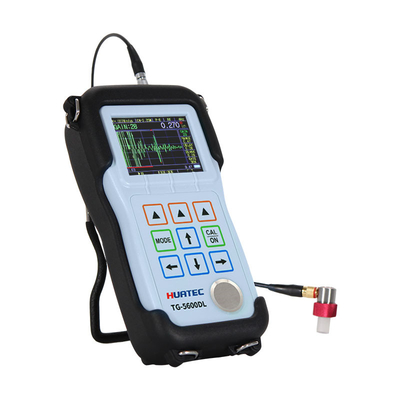

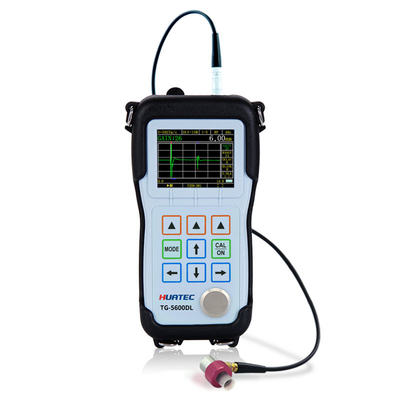

TG-5600DL Ekran kolorowy z pojedynczym i podwójnym elementem Ultrasonowy miernik grubości
HUATEC TG-5600DL to przenośny ultradźwiękowy miernik grubości.TG-5600DL jest w stanie zmierzyć grubość różnych materiałów z dokładnością do 00,001 milimetra lub 0,0001 cali i jest szeroko stosowany w różnych zastosowaniach pomiarowych grubości.
Użytkownicy mogą mierzyć grubość z jednej strony materiału mierzonego, bez uszkodzenia przedmiotu.
TG-5600DL może jednocześnie wyświetlać odczyty grubości i A-skanery, umożliwiając użytkownikom sprawdzenie form fal.aby zakres pomiaru grubości był dużyFunkcja B-scan służy do obserwacji profilu dolnego pomiarowego przedmiotu.Sonda porusza się wzdłuż powierzchni obrabialnego przedmiotu do wyświetlania przekroju przekroju obrabialnego przedmiotu.
Ten przyrząd może być stosowany w przemyśle produkcyjnym, przemyśle przetwórczym metali, lotnictwie, transporcie kolejowym, przemyśle chemicznym, przemyśle inspekcji towarów i innych dziedzinach badań.Oprócz dokładnego pomiaru różnych płyt i części przetworzonych, monitorowanie różnych rur i naczyń ciśnieniowych znajdujących się w urządzeniach produkcyjnych w celu dalszego monitorowania ich poziomu rozrzedzania po korozji podczas użytkowania,który jest niezastąpionym narzędziem w przemyśle badań nieniszczących.
Funkcja przechowywania danych jest opcjonalna, zgodnie z różnymi potrzebami klientów, a wbudowany rejestrator danych o dużej pojemności może przechowywać do 100 000 wartości pomiaru grubości i 400 form fal.Inne funkcje mogą być opcjonalne, takie jak wielowarstwowe pomiary grubości, ultrawysoka rozdzielczość, pomiary grubości w dużym zakresie, cyfrowe redukcje hałasu i tryb okna, warstwa tlenku ścian wewnętrznych, komunikacja w czasie rzeczywistym,Wielokanalizowanie i inne opcje.
Główne parametry
| Specyfikacje przyrządów |
| Zasada działania |
P-E (Pulse-Echo), I-E (Interface-Echo), E-E (Echo-Echo), I-ME ((Wielokrotne odgłosy), E-EV ((Weryfikacja odgłosu) |
| Rodzaj sondy |
Sonda linii opóźnienia, sonda kontaktowa, sonda membranowa, sonda typu ołówek, sonda zanurzenia |
| Kalibracja |
Proba zerowa, prędkość kalibracyjna, kalibracja 1-punktowa, kalibracja 2-punktowa, prędkość ustawiona |
| Zakres grubości |
00,01 mm ≈ 38 m, w zależności od testowanego materiału, warunków powierzchni sondy, temperatury i wybranej konfiguracji.
0.15mm30mm(Standardowa sonda D15A, stal)
|
| Zakres prędkości materiału |
310 - 18699m/s i może mierzyć prędkość o znanych grubościach |
| Rozstrzygnięcie |
Opcjonalnie 0,1/0,01/0,001 mm |
| Częstotliwość sondy |
00,5 MHz ̇ 20 MHz |
| Jednostka pomiarowa |
mm, cala, mm, mil |
| Wskaźnik aktualizacji |
4HZ, 8HZ, 16HZ na sekundę opcjonalnie |
| Wyłącz |
Automatycznie wyłącza się, gdy jest w stanie jałowym przez 5,10 lub 20 minut lub ręcznie |
| Typ wyświetlacza |
2.4 in (320 × 240 matrycy kropkowej) ekran LCD z kolorowym wyświetlaczem TFT |
| Tryb naprawy |
RF, RF-, FULL, HALF+, HALF |
| Tryb wyświetlania |
A-SCAN, B-SCAN, DIGITS, CAPTURE, DIFFERENCE, ALARM |
| Przechowywanie |
Można przechowywać 100 000 wartości grubości i 400 plików ustawień parametrów (opcjonalnie) |
| |
|
| |
|
| Zyski |
Niskie, średnie lub wysokie dla różnych warunków badania |
| Tryb wyświetlania |
Normalny, minimalny/maksymalny odbiór, DIFF/RR% |
| Korekta ścieżki V |
Automatyczne |
| Wskaźnik aktualizacji |
Wybór 4Hz, 8Hz, 16Hz |
| MateriałZakres prędkości |
500 do 9999m/s (0,0197 do 0,3937in/us) |
| Języki |
Wybór języków chińskich, angielskich, japońskich |
| Ustawienia alarmu |
Minimalne i maksymalne alarmy. Zakres od 0,25 mm do 508 mm (0,010" do 20,00"). Dynamiczna zmiana koloru formy fali w przypadku alarmu |
| Wymagania energetyczne |
2 baterie AA |
| Czas pracy |
Około 40 godzin |
| Wyłączenie przyrządu |
Wybór zawsze włączony lub automatycznie wyłączony po 5, 10, 20 minutach bezczynności |
| Temperatura pracy |
-10°C do +50°C (+10°F do +120°F) |
| Wielkość |
153 mm x 76 mm x 37 mm ((H x W x D)) |
| Waga |
280 g włącznie z akumulatorami |
Główne funkcje pomiarowe
• Większość pomiarów materiału można dokonywać za pomocą przetworników jednokomórkowych.
• Zakres grubości pomiarowej: 0,01 mm ~ 38 m, w zależności od materiału mierzonego, sondy, warunków powierzchni, temperatury i wybranej konfiguracji.
• Określenie prędkości dźwięku nieznanego materiału o prędkości dźwięku
• Wysoka rozdzielczość: zwykła rozdzielczość wyświetlacza wynosi 0,001 mm, opcjonalna ultrawysoka rozdzielczość może osiągnąć 0,0001 mm.
• Jednostki pomiarowe: milimetr, cal, mikron i mil.
• Pomiar wysokiej temperatury: temperatury do 500°C.
• Menu domyślnej konfiguracji systemu: dla wygody użytkownika zostało ustawione zgodnie z domyślnymi warunkami użytkowania sondy przyrządu.
• Funkcja przerwy: umożliwia przetwarzanie po pomiarach.
• Funkcja wyświetlania fal w pełnym ekranie: zwiększa powierzchnię wyświetlacza echa o 20%, zapewniając operatorowi duże okno.
• Wskazanie intensywności echa: Im silniejsze echo, tym więcej pasków wskaźników, zwłaszcza wyświetlacza cyfrowego, które jest bardziej przydatne.
• Tryb B-scan oparty na czasie: służy do obserwacji profilu dolnego przedmiotu do pomiaru.
• Tryb różnicy/prędkości redukcji:Różnica grubości w stosunku do punktu ustawienia jest wyświetlana i wyrażona jako procent prędkości redukcji.
• Zwiększenie zmienności czasu TDG: początkowy impuls lub echo interfejsu można skutecznie zmniejszyć poprzez zmniejszenie początkowego zwiększenia,a dolne echo badanej próbki można zwiększyć poprzez zwiększenie maksymalnego zysku, który jest łatwy do zmierzenia.
• Tryb pomiaru:Pulse-Echo ((P-E),Interface-Echo ((I-E),Echo-Echo ((E-E),Multiple echo ((I-ME),Double echo verification ((E-EV)
Standardowa konfiguracja
| Pozycje |
Ilość |
|
TG-5600DL
Ultradźwiękowy miernik grubości
|
1 |
| Proba |
1 |
| Kabel |
1 |
| Gumowa osłona |
1 |
| Akumulatory alkaliczne |
- |
| Flaska z łącza |
1 |
| Sprawa |
1 |
| Podręcznik obsługi |
1 |
| Świadectwo kalibracji |
1 |
Akcesoria opcjonalne
| Sondowanie |
Kable |
| Gumowa osłona |
Bloki stopniowe |
| Linie opóźniające |
Czynnik sprzęgający |
| Folia ochronna |
Opcje oprogramowania |
Tabela zawiera listę prędkości rozprzestrzeniania się ultradźwięków w różnych powszechnych materiałach.Rzeczywista prędkość tych materiałów może różnić się od prędkości w tabeli z różnych powodów, na przykład skład materiału, preferowany kierunek ziaren, porowatość i temperatura itp.próbkę wykonaną z konkretnego materiału należy najpierw przetestować w celu potwierdzenia prędkości konkretnego materiału.
Lista prędkości materiału
| Materiał |
Prędkość ((m/s) |
| Stal 20# |
5891 |
| Aluminiowe |
6320 |
| Chrom |
6200 |
| Miedź |
4660 |
| Złoto |
3251 |
| Żelazo |
5930 |
| Ołów |
2160 |
| Magnez |
5806 |
| Srebro |
3607 |
| Tytanium |
6098 |
| Zynk |
4193 |
| Tungsten |
5181 |
| Płytka |
3320 |
| Z miedzi |
4380 |
| Szare żelazo odlewane |
4600 |
| Szkło |
5766 |
| Włókna włókiennicze |
2610 |
| Stal nierdzewna 304 |
5334 |
| PVC |
2392 |
| Silikon |
9620 |
| Szkło kwarcowe |
5655 |
Uwaga:Powyższa tabela jest tylko dla odniesienia.
