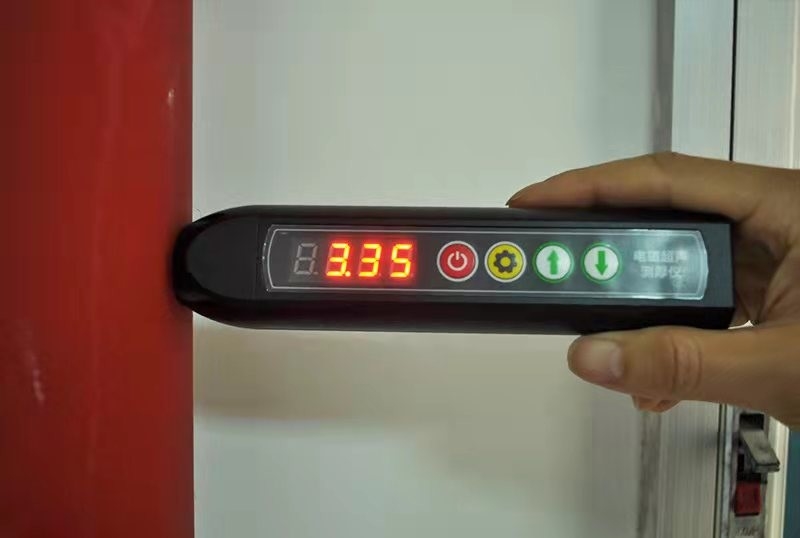

TG-14 Ultra-mały bezkontaktowy ultradźwiękowy miernik grubości elektromagnetycznej

TG-14 Ultra-mały bezkontaktowy ultradźwiękowy miernik grubości elektromagnetycznej

Cechy produktu

Elektromagnetyczny ultradźwiękowy miernik grubości to ultra mały, bezkontaktowy instrument pomiarowy grubości bez akustycznego środka sprzęgającego.Może mierzyć grubość metalu lub materiałów przewodzących magnetycznie.

Niewielkie rozmiary i łatwe w noszeniu

Wymagania dotyczące powierzchni obróbki nie są wysokie i nie ma potrzeby polerowania szorstkiej powierzchni, która może wykonywać pomiary bez kontaktu

Jest niewrażliwy na powłokę i może wykonywać pomiary grubości powlekanych elementów lub korozowanych rur metalowych.

Bez akustycznego czynnika sprzęgającego może wykonywać pomiar grubości obróbki o wysokiej temperaturze i wykonywać kompensację temperatury.

Wskaźnik wydajności

(1) Ogólne cechy:

A. Urządzenie składa się z hosta i telefonu komórkowego, które są podłączone bezprzewodowo za pomocą sieci Wi-Fi

B. Urządzenie stosuje elektromagnetyczną zasadę ultradźwiękową, a proces kontroli nie wymaga szlifowania powierzchni obróbki i środka sprzęgającego

C. Sonda i gospodarz są zintegrowane, a sondę można wymienić

D. Po podłączeniu tabletu do komputera istnieją dwie funkcje: A scan i B scan

E. Typy konfigurowalnych sond: sondy (≤ 80 °C, pomiar w krótkim czasie), sondy o wysokiej temperaturze (≤ 800 °C, pomiar w krótkim czasie)

F. Można skonfigurować uchwyt o wysokiej temperaturze:krótki uchwyt (odpowiadający wymogom kontroli do 350 °C i pomiaru krótkoterminowego),długie uchwyt (spełniające wymagania dotyczące kontroli do 800 °C i pomiarów krótkoterminowych)

(2) Materiał wykrywalny:Stal węglowa, stali odlewanej, stali stopowej, stali nierdzewnej, miedzi, aluminium, tytanu i innych materiałów przewodzących

(3) Zakres pomiarów:1.5-240.0mm,na maksymalną wartość zakresu pomiarowego wpływają właściwości materiału mierzonego, współczynnik tłumienia dźwięku, warunki powierzchni i inne czynniki

(4) Zakres błędów urządzeń pomiarowych:Jeżeli grubość obrabionego elementu jest mniejsza niż 10 mm, błąd wynosi 0,05 mm; jeżeli grubość przekracza 10 mm, błąd wynosi + (0,01 + H / 200) mm (H jest grubością obrabianego elementu)

(5) Zyski:≤ 100 dB

6) Zakres temperatury roboczej sondy wysokotemperaturowej:Stal niskówęglowa (lub inna stal ferromagnetyczna): - 150 °C~+800 °C; Austenitowa stal nierdzewna (lub inne materiały nieferromagnetyczne): - 150 °C~+150 °C

(7)Sonda o normalnej temperaturze:≤ 80 °C, 4MHz, stosowane głównie do wykrywania materiałów drobnych, takich jak stal niskoemisyjna, aluminium itp.,

(8) Sonda o wysokiej temperaturze:≤ 800 °C, 4MHz, stosowane głównie do pomiaru ferromagnetycznych materiałów drobnych, takich jak stal o niskiej zawartości węgla

(9) Maksymalna odległość podnoszenia:4 mm (rzeczywista odległość podnoszenia zależy od właściwości materiału i temperatury).) można wykorzystać jako lukę operacyjną

(10) Minimalna średnica (krętość) obróbki:9 mm

(11) Maksymalny kąt nachylenia sondy:25°

(12) Tryb pobudzenia sondy:magnes stały

(13) Rodzaj fali dźwiękowej:fala cięcia

(14) Kompensacja wysokiej temperatury:ma funkcję automatycznej rekompensaty dla dużej prędkości dźwięku

(15) Zakres regulacji prędkości dźwięku dźwiękowego:1000-9999 m/s

(16) Wyświetlacz fal:pozytywna pół fala, ujemna pół fala, pełna fala, fala RF, fala otoczenia

(17)Zapewnienie energii:z akumulatorem litowym, czas pracy nie krótszy niż 5 godzin

(18)Normalny zakres temperatury roboczej gospodarza:-10~+50°C

(19)Rang temperatury przechowywania w gospodarstwie:0~+40°C

(20) Masa gospodarza:250 g (z sondą o normalnej temperaturze)

(21) Wymiary gospodarza:długość 176 mm x szerokość 42 mm x grubość 32 mm
