Urządzenie do badań nieniszczących LCD o wysokiej rozdzielczości, ultradźwiękowy miernik grubości

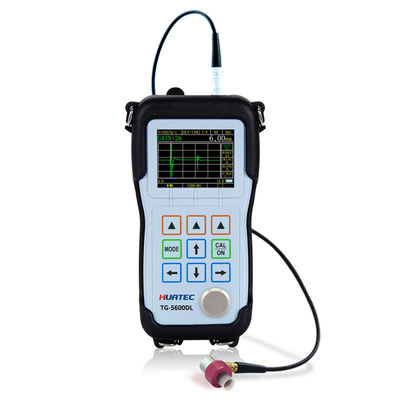

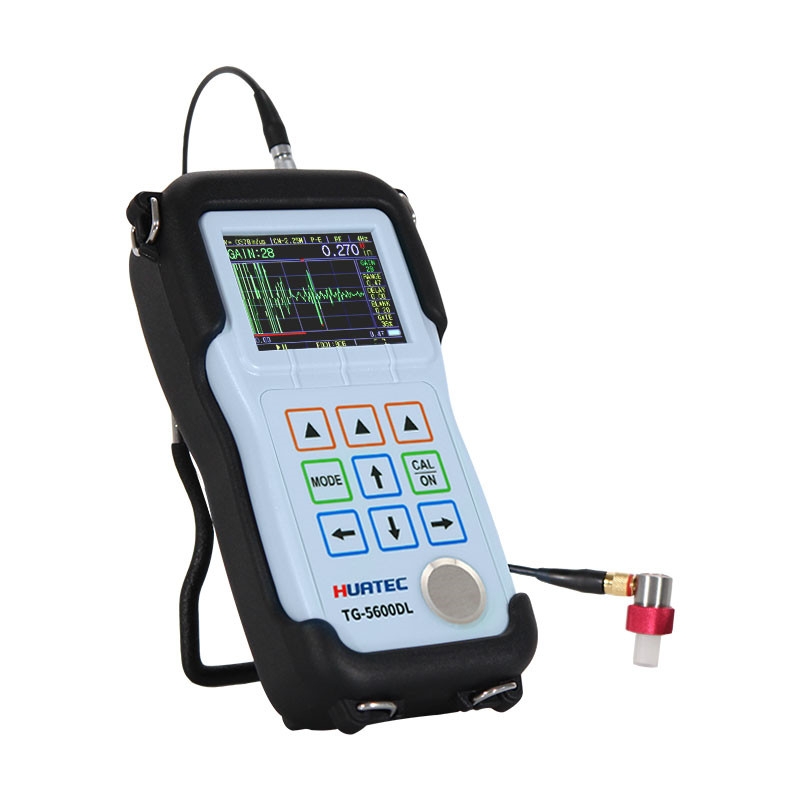

TG-5600DL Ekran kolorowy z pojedynczym i podwójnym elementem Ultrasonowy miernik grubości

HUATEC TG-5600DL to przenośny ultradźwiękowy miernik grubości.TG-5600DL jest w stanie zmierzyć grubość różnych materiałów z dokładnością do 00,001 milimetra lub 0,0001 cali i jest szeroko stosowany w różnych zastosowaniach pomiarowych grubości.
Użytkownicy mogą mierzyć grubość z jednej strony materiału mierzonego, bez uszkodzenia przedmiotu.

TG-5600DL może jednocześnie wyświetlać odczyty grubości i A-skanery, umożliwiając użytkownikom sprawdzenie form fal.aby zakres pomiaru grubości był dużyFunkcja B-scan służy do obserwacji profilu dolnego pomiarowego przedmiotu.Sonda porusza się wzdłuż powierzchni obrabialnego przedmiotu do wyświetlania przekroju przekroju obrabialnego przedmiotu.

Ten przyrząd może być stosowany w przemyśle produkcyjnym, przemyśle przetwórczym metali, lotnictwie, transporcie kolejowym, przemyśle chemicznym, przemyśle inspekcji towarów i innych dziedzinach badań.Oprócz dokładnego pomiaru różnych płyt i części przetworzonych, monitorowanie różnych rur i naczyń ciśnieniowych znajdujących się w urządzeniach produkcyjnych w celu dalszego monitorowania ich poziomu rozrzedzania po korozji podczas użytkowania,który jest niezastąpionym narzędziem w przemyśle badań nieniszczących.
Funkcja przechowywania danych jest opcjonalna, zgodnie z różnymi potrzebami klientów, a wbudowany rejestrator danych o dużej pojemności może przechowywać do 100 000 wartości pomiaru grubości i 400 form fal.Inne funkcje mogą być opcjonalne, takie jak wielowarstwowe pomiary grubości, ultrawysoka rozdzielczość, pomiary grubości w dużym zakresie, cyfrowe redukcje hałasu i tryb okna, warstwa tlenku ścian wewnętrznych, komunikacja w czasie rzeczywistym,Wielokanalizowanie i inne opcje.

Główne funkcje pomiarowe

• Większość pomiarów materiału można dokonywać za pomocą przetworników jednokomórkowych.

• Zakres grubości pomiarowej: 0,01 mm ~ 38 m, w zależności od materiału mierzonego, sondy, warunków powierzchni, temperatury i wybranej konfiguracji.

• Określenie prędkości dźwięku nieznanego materiału o prędkości dźwięku

• Wysoka rozdzielczość: zwykła rozdzielczość wyświetlacza wynosi 0,001 mm, opcjonalna ultrawysoka rozdzielczość może osiągnąć 0,0001 mm.

• Jednostki pomiarowe: milimetr, cal, mikron i mil.

• Pomiar wysokiej temperatury: temperatury do 500°C.

• Menu domyślnej konfiguracji systemu: dla wygody użytkownika zostało ustawione zgodnie z domyślnymi warunkami użytkowania sondy przyrządu.

• Funkcja przerwy: umożliwia przetwarzanie po pomiarach.

• Funkcja wyświetlania fal w pełnym ekranie: zwiększa powierzchnię wyświetlacza echa o 20%, zapewniając operatorowi duże okno.

• Wskazanie intensywności echa: Im silniejsze echo, tym więcej pasków wskaźników, zwłaszcza wyświetlacza cyfrowego, które jest bardziej przydatne.

• Tryb B-scan oparty na czasie: służy do obserwacji profilu dolnego przedmiotu do pomiaru.

• Tryb różnicy/prędkości redukcji:Różnica grubości w stosunku do punktu ustawienia jest wyświetlana i wyrażona jako procent prędkości redukcji.

• Zwiększenie zmienności czasu TDG: początkowy impuls lub echo interfejsu można skutecznie zmniejszyć poprzez zmniejszenie początkowego zwiększenia,a dolne echo badanej próbki można zwiększyć poprzez zwiększenie maksymalnego zysku, który jest łatwy do zmierzenia.

• Tryb pomiaru:Pulse-Echo ((P-E),Interface-Echo ((I-E),Echo-Echo ((E-E),Multiple echo ((I-ME),Double echo verification ((E-EV)

Standardowa konfiguracja

Akcesoria opcjonalne

Dodatek A: Prędkość materiału
Tabela zawiera listę prędkości rozprzestrzeniania się ultradźwięków w różnych powszechnych materiałach.Rzeczywista prędkość tych materiałów może różnić się od prędkości w tabeli z różnych powodów, na przykład skład materiału, preferowany kierunek ziaren, porowatość i temperatura itp.próbkę wykonaną z konkretnego materiału należy najpierw przetestować w celu potwierdzenia prędkości konkretnego materiału.

Tabela:Lista prędkości materiału

Uwaga::Powyższa tabela jest tylko dla odniesienia.
