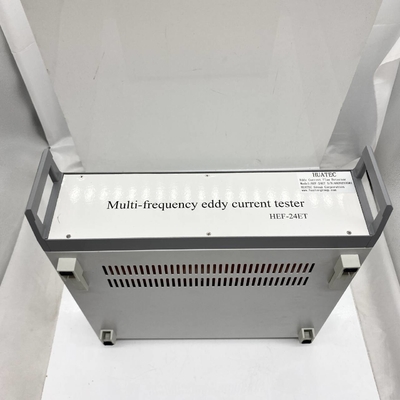

HEF-24ET Wielofrekwencyjny czujnik prądu eddy z zdalnego pola

HEF-24ET Wielofrekwencyjny czujnik prądu wirusowego z odległego pola

HEF-24ET inteligentny, całkowicie cyfrowy, wielofrekwencyjny urządzenie do badania prądu wirusowego jest nową generacją urządzenia do badania niezniszczającego prądu wirusowego,Wraz z przyjęciem najnowocześniejszych technologii cyfrowych, wielofrekwencyjna technologia prądu wirusowego i technologia mikroprocesora,może osiągnąć skuteczne wewnętrzne ściany i zewnętrzne ściany pęknięcia wykrycie ferromagnetycznych i niferromagnetycznych rur metalowych w czasie rzeczywistym.

HEF-24ET posiada kompletny zestaw systemów badawczych prądu wirusowego zintegrowany z konwencjonalnymi wielofrekwencyjnymi, wielokanałowymi, konwencjonalnymi systemami badawczymi prądu wirusowego,Może być też wydajny., wielofunkcyjny, inteligentny urządzenie do testowania prądu wirusowego.

Dzięki czterem stosunkowo niezależnym kanałom badawczym HEF-24ET może odbierać cztery sygnały absolutnego i cztery sygnały różnicowego prądu wirusowego.Instrument może być również przełączany na dwa dwuczęstniowe detektory badawcze prądu wirusowego z dwoma jednoczesnymi połączeniami sondyCzęstotliwość testowania wynosi od 50Hz do 10MHz z zmiennym zakresem częstotliwości do wyboru i ma funkcję słabej wzmacniania sygnałów testowych i silną zdolność antyzablokowania.Stosowane do badań pęknięć rur, z sondą wewnętrzną, może łatwo wykryć wady, takie jak pęknięcia wewnętrzne / zewnętrzne powierzchni ściany, dołki, korozję, rozrzedzanie, materiały ścienne i wady wewnętrzne.I ma funkcję sterowanego komputerowo automatycznego testowania, wyświetlacz cyfrowy, wysoka czułość testowa, stabilna wydajność itp.

Dlatego HEF-24ET jest szczególnie odpowiedni do różnych metali w eksploatacji (miedzi, tytanu, aluminium,Zwierzęta i zwierzęta (zwierzęta i zwierzęta), zwierzęta, zwierzęta, zwierzęta, zwierzęta, zwierzęta, zwierzęta, zwierzęta, zwierzęta, zwierzęta, zwierzęta, zwierzęta, energetyki elektrycznej, petrochemicznej, lotniczej, lotniczej i innych działów.rury podziemne i rury żelazne itp..

Specyfikacja

1Zakres częstotliwości: 50 Hz ~ 10 MHz

2. Dwie niezależnie wybierane częstotliwości

3.3 urządzenie mieszane (automatyczne urządzenie mieszane)

4. Pamięć śledząca w czasie rzeczywistym 4 sygnały wirusowe

5Zakres wzrostu: 0 ~ 99dB stale regulowane, praca każdego pliku 0.1dB krok

6Obrót fazowy: 0 ~ 359 ° ustawialne ciągle, precyzja 1 °.ekran natychmiast wyświetla zmianę fazy w impedancji po planach i amplitudy sygnału prądu wirusowego i wartości fazy, wygodne i intuicyjne

7. regulowany bodziec sondy, 1-8

8Szybki cyfrowy / analogowy bilans elektroniczny

9Cztery plany impedancji śladowej i osiem wewnętrznych wyświetlaczy analizy krzywej pasa,

10. wyświetlacz skanowania czasu.

11Opóźniona funkcja zablokowania ścieżki pamięci

12. Dialog człowiek-maszyna oparty na menu.

13System operacyjny: WinXp, Win7, Win8

14Automatyczne pomiary amplitudy sygnału i fazy oraz powolne (regulowane) odtwarzanie sygnałów wiru

15. Filtrowanie cyfrowe: niskoprężne: 0 Hz ~ 2000 Hz, wysokoprężne: 0 Hz ~ 2000 h.

16Funkcja analizy konfiguracji

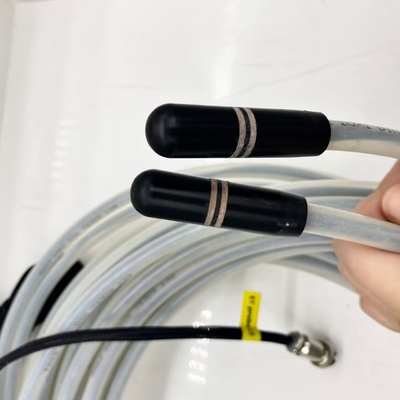

17. Można go wyposażyć w dostępne formy bezwzględne, różniczkowe i samoporównywalne, w tym typu poprzez, typu interpolacji, typu płaskiego, punktowego, obrotowego i innych sond

18. Z unikalną fazą / domeną amplitudy o niestałej amplitudzie Alarm

19. Wielokrotny port wyjściowy alarmu sprzętowego

20. wyjście alarmowe w czasie rzeczywistym, wyjście alarmowe z opóźnieniem

21. magazynowanie masowe może być różne procedury badawcze i dane z badań

22Wyświetlacz skanu C.

23Automatyczne wykresy głębokości fazy / defektu

24Jeden ekran wyświetla schemat przekroju przewodów w eksploatacji, liczbę rzędową testowanych rur i sygnały badawcze prądu wirusowego.

25. Zaznaczone znaki wykresu przejściowego rurociągu, w celu utworzenia kurzu biegów testowania mapy przeglądu rurociągu w eksploatacji

26. sklasyfikowane wyniki badań statystycznych (tabele i wyświetlacze histogramów), aby ułatwić skumulowaną analizę wyników badań

27. Automatycznie wyświetla kalendarz i czas

28Opcjonalny system analizy danych

Wnioski

W szczególności stosowane w energetyce jądrowej, energetyce elektrycznej, petrochemicznej, lotniczej, lotniczej i innych sektorach służących rurom miedzianym, tytanowym, aluminium, cyrkoniowym i innym,metalowe części wykrywania wad i pomiarów grubości ściany, oraz różnorodne badania, analizy i oceny rur ferromagnetycznych.
