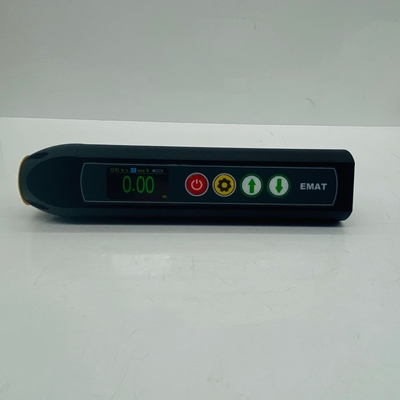

EMAT Przenośny czujnik grubości ultradźwiękowej TG-14

Wskaźnik grubości ultradźwiękowy elektromagnetyczny TG-14

Cechy

Typ długopisu kieszonkowego, bez środka sprzęgającego i miernika grubości bez kontaktu

Projekt inżynierii ludzkiego ciała, kompaktowa struktura, bardzo mała objętość, łatwe w noszeniu, obsługa ręczna, silna absorpcja magnetyczna, poprawa warunków zmęczenia

Dokładne pomiar grubości, może przejść przez powłokę, profesjonalne wsparcie algorytmu programu, nie trzeba do agenta sprzęgłowego, nie trzeba szlifować powierzchni obróbki,pozwalają wykryć farbę powierzchniową i warstwę owinięcia, umożliwić nierównomierną powierzchnię obróbki

Prędkość dźwięku z wielu materiałów może być wstępnie przechowywana w instrumencie, a prędkość dźwięku z materiału może być dynamicznie dodawana i usuwana jednocześnie.Kalibracja prędkości dźwięku zwiększa funkcję kompensacji temperatury, i skutecznie poprawia dokładność pomiarów

Dopuszczalne są warstwy korozyjne, a pomiar można poprawić przy maksymalnej odległości wzrostu 3 mm

Zastosowanie

Bez środka sprzęgającego i bez kontaktu, przy normalnej temperaturze i również wysokiej temperaturze,elektromagnetyczny ultradźwiękowy miernik grubości TG-14 może testować grubość wszelkiego rodzaju materiałów przewodzących, takich jak tytan, aluminium, miedzi, stali nierdzewnej, stali stopowej, stali węglowej i stali odlewanej.

Parametry techniczne

Zakres pomiarów: 1,5~240 mm

Odległość podnoszenia: 0~3 mm

Częstotliwość pracy: 4MHz

Temperatura otoczenia: -20 °C do +50 °C

Kompensacja prędkości dźwięku w wysokiej temperaturze: kompensacja automatyczna

Zakres temperatury: -150~800°C ((można dostosować wyższą temperaturę)

Rodzaj sondy: standardowa sonda w temperaturze pokojowej, opcjonalna sonda wysokiej temperatury, sonda wysokiej częstotliwości, sonda wysokiej temperatury niskiej częstotliwości, sonda skanująca B

Rozdzielczość: 0,01 mm

regulowany zakres prędkości dźwięku: 1000~9999m/s

Czas ciągłej pracy: 3 godziny

Wielkość: 151*76*35 mm

Waga: 220 g

Tryb pobudzenia: magnes stały

Zakres błędu: ≤10 mm, błąd ±0,05 mm (> 10 mm + / - 0,01 + H / 200) mm (H jest grubością obrabiarkę)

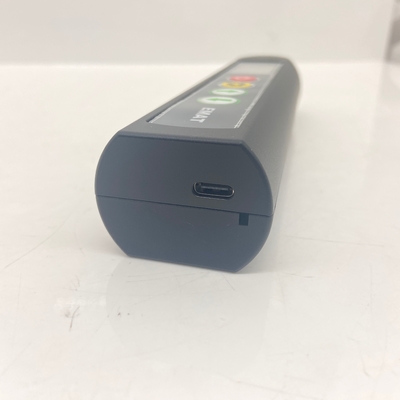

Zasilanie: ładowalna bateria litowa

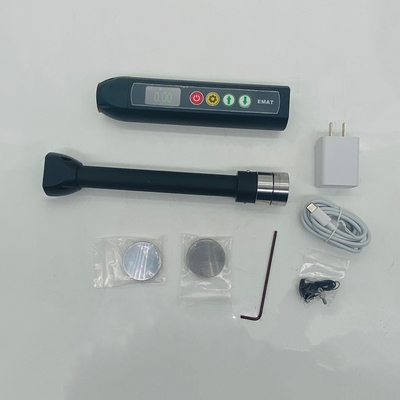

Standardowa dostawa

TG-14 układ ultradźwiękowy do pomiaru grubości

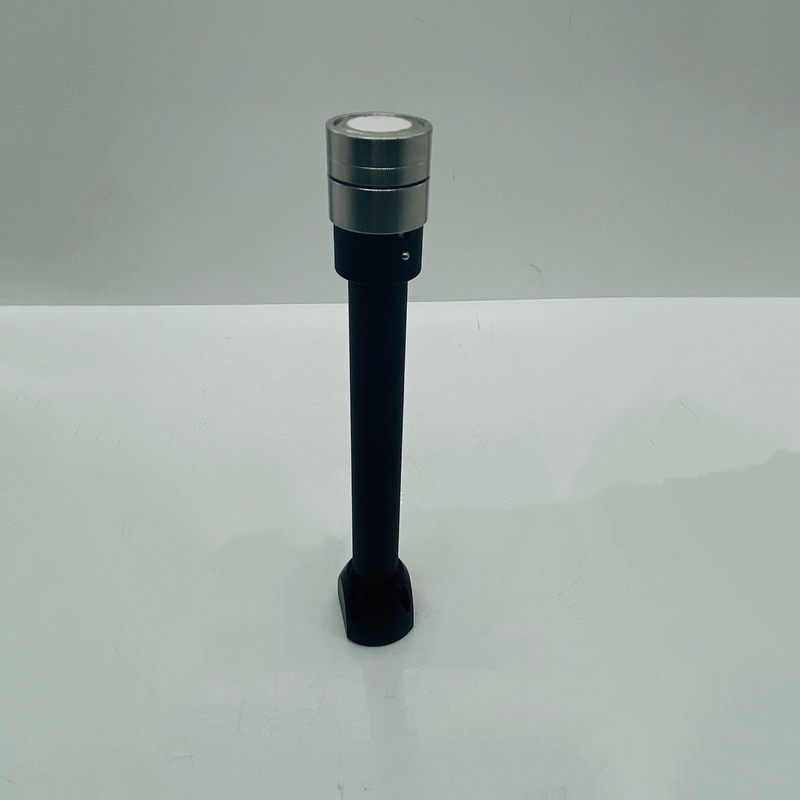

Sonda o normalnej temperaturze

Instrukcja obsługi

Certyfikat kalibracji

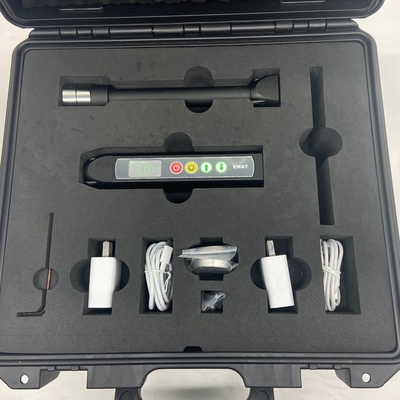

Pudełko

Akcesoria opcjonalne

Wysoka temperatura

Sonda wysokiej częstotliwości

Sonda niskiej częstotliwości o wysokiej temperaturze

B sonda skanująca
