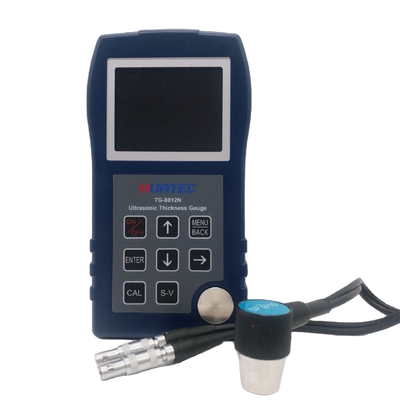

HUATEC TG-8812N zaawansowany nowy typ ultradźwiękowego miernika grubości
1.Przegląd
Ultrasonic miernik grubości jest rodzajem wysoko precyzyjnego miernika grubości, który wykorzystuje ultrasonic zasady pomiaru, przyjmuje procesor o wysokiej prędkości i wysokiej zintegrowanej konstrukcji układu chipowego do realizacji przenośnego,niezniszczające, szybkie i dokładne pomiary grubości i prędkości dźwięku różnych materiałów.żelazo elastyczne, itp., który może być przesyłany przez falę ultradźwiękową z stałą prędkością w jego plecach.
2.Wskaźnik techniczny
| Modelowy |
TG-8812N |
TG-8812C |
TG-8812L |
TG-8812D |
|
Zakres pomiarowy
(standardowy)
|
0.9〜300 mm |
0.75〜400 mm |
0.55〜500 mm |
0.75〜500 mm |
| Tryb standardowy |
00,9~300 mm
Badanie: 5PΦ10 mm
|
00,75~400 mm
Badanie: 5PΦ10 mm
|
0.75〜500m
Badanie: 5PΦ10 mm
|
0.75〜500m
Badanie: 5PΦ10 mm
|
| Tryb ultracienkiego |
/ |
/ |
(0,55〜1) mm |
/ |
| Tryb penetracji (Echo-Echo) |
/ |
/ |
/ |
2.5-25mm ((oczel) |
| Proba mikrokrystaliczna |
1〜50 mm
Sonda:7.5PΦ6mm |
00,75-100 mm
Sonda:7.5PΦ6mm
|
00,75-100 mm
Sonda:7.5PΦ6mm
|
00,75-100 mm
Sonda:7.5PΦ6mm
|
| Sonda o wysokiej temperaturze |
2〜100 mm
(Sonda: ZW5P)
|
1.5〜100 mm
(Sonda: ZW5P)
|
1.5〜200 mm
(Sonda: ZW5P)
|
1.5〜200 mm
(Sonda: ZW5P)
|
| Rozdzielczość wyświetlacza |
00,1 mm |
00,01 mm |
00,01 mm |
00,01 mm |
| Rozdzielczość pomiaru |
± ((1% H+0,1) mm |
± ((1% H+0,1) mm |
± 0,5% H+0,05 mm |
± 0,5% H+0,05 mm |
| Prędkość materiału |
10009999m/s |
| Przepustowość |
1MHz10MHz(-3dB) |
| Zasilanie |
4.5VDC (trzy baterie AAA) |
| Ekran |
Kolorowy ekran TFT 2,3 cala |
| Wielkość |
130 ((L) × 70 ((W) × 25 ((H) mm |
| Waga |
125 g (z wyłączeniem baterii) |
| Temperatura pracy |
-10 ̊+50°C ((z sondą wysokiej temperatury, do 300°C) |
| Wilgotność pracy |
20% ≈ 90% RH |

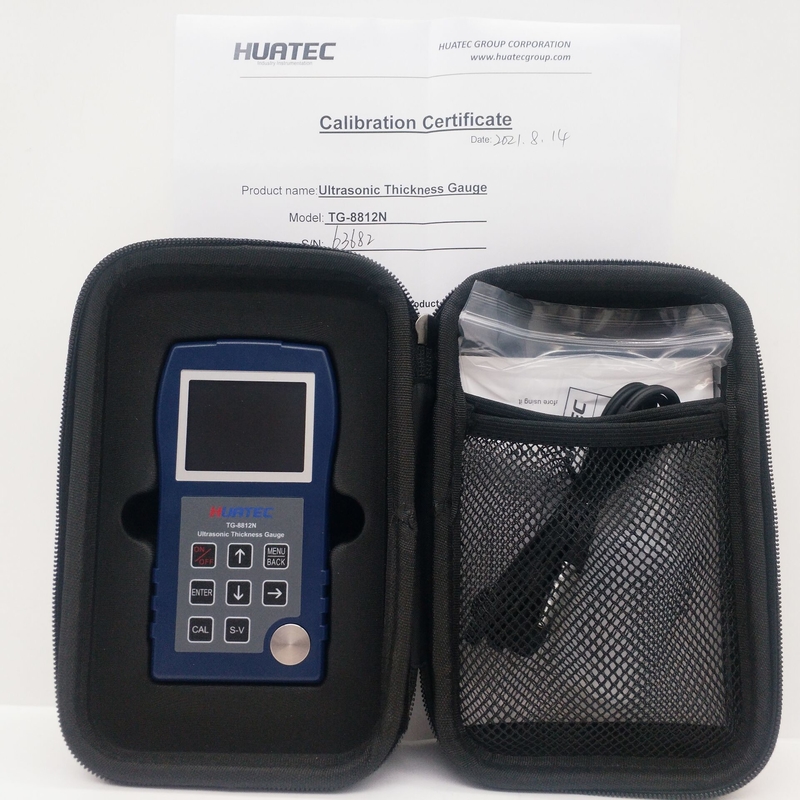

3.Standardowe akcesoria
| Nie |
Nazwa pozycji |
Ilość |
| 1 |
Miernik grubości |
Jeden. |
| 2 |
Standardowa sonda (5P, φ 10) |
Jeden. |
| 3 |
Środek sprzęgający (50 ml) |
Jeden. |
| 4 |
Akumulator |
Trzy baterie AAA |
| 5 |
Podręcznik |
Jeden. |
| 6 |
Świadectwo kwalifikacyjne |
Jeden. |
| 7 |
Pakiet instrumentów |
Jeden. |
4Prędkość dźwięku różnych materiałów Prędkość długości fali
| Materiał |
Prędkość ((m/s) |
Materiał |
Prędkość ((m/s) |
| woda ((20°C) |
1480 |
Stal nierdzewna (304) |
5663 |
| glicerynę |
1920 |
Miedziana, żółta |
4640 |
| Szklanki wodne |
2350 |
Miedź |
4700 |
| Włókna włókiennicze |
2620 |
Szkło |
5440 |
| Żywica kwasu octowego |
2670 |
Włókiennicze |
5630 |
|
Kwas akrylowy
żywica
|
2730 |
Stal 330 |
5600 |
| Płytka |
3230 |
Stal 4330 |
5850 |
| Złoto |
3240 |
Żelazo, stal. |
5920 |
| fosfor brązu |
3530 |
Tytanium |
6070 |
| Srebro |
3600 |
Magnez |
6310 |
| Zynk |
4170 |
Aluminiowe |
6320 |
5.Charakterystyka przyrządu
Ja... Jest odpowiedni do pomiaru grubości różnych materiałów: różnych metali, szkła, tworzyw sztucznych i innych materiałów;
Ja... Instrument jest wyrafinowany i kompaktowy, z 2,3-calowym kolorowym wyświetlaczem ekranu, który jest łatwy w noszeniu, nadaje się do inspekcji na miejscu
Ja... Tryb pomiaru: tryb standardowy / tryb ultracienkie (dla wysokiej precyzji typu dużych zakresów)
Ja... Tryb pomiaru: tryb standardowy / tryb powłoki penetracji (specjalny dla typu penetracji)
Ja... Wysoka dokładność pomiarów, szeroki zakres pomiarów, pełny zakres pojedynczej sondy
Ja... Angielska wersja dwujęzyczna
Ja... Funkcja przesyłania danych międzypołączenia Bluetooth (stosowana do:TG-8812L i TG-8812Dmiernik grubości)
Ja... Kalibracja: standardowa kalibracja bloku, kalibracja prędkości dźwięku, prędkość dźwięku można obliczyć na podstawie znanej grubości
Ja... Dwa rodzaje ręcznego wyłączenia i automatycznego wyłączenia, użytkownicy mogą wybierać według własnej woli;
Ja... Wbudowany z prędkością dźwięku z 7 rodzajów powszechnie używanych materiałów, które mogą być edytowane i wygodne w użyciu dla użytkowników;
Ja... Humanizowany tryb przechowywania danych: masowe przechowywanie i może zapisywać dane w grupach, może zapisywać 10 grup danych, każda grupa może zapisywać 200 danych i może zapisywać 2000 danych
Ja... Duża pojemność przechowywania, przeglądania, usuwania operacji, wygodne i proste
Ja... Wykorzystanie wieloprobiegu, pomiar środowiska o wysokiej temperaturze może być wyposażony w sondę o wysokiej temperaturze, odporność na wysoką temperaturę (300°C)
