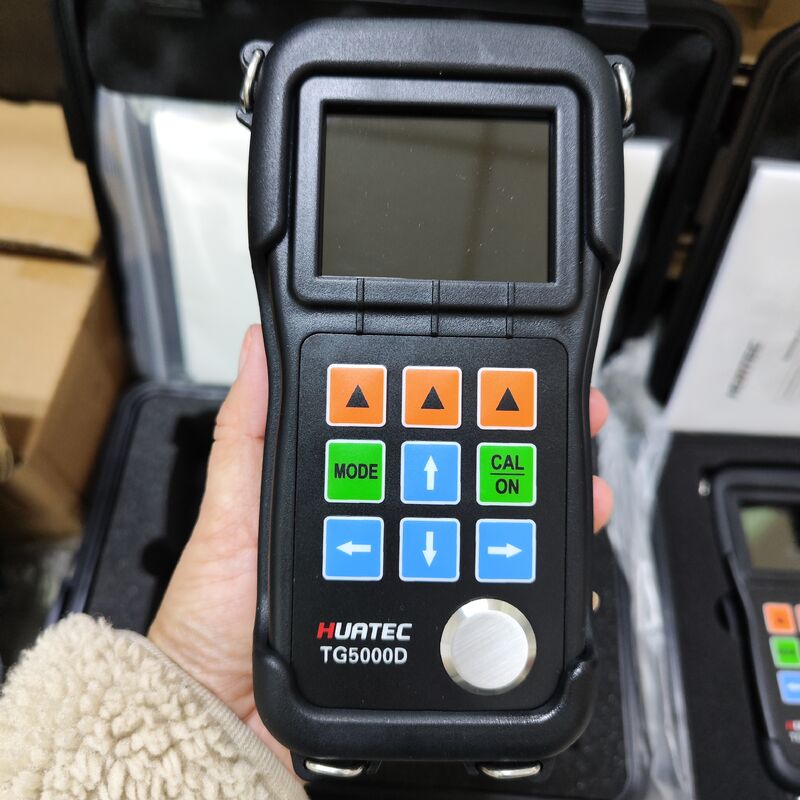

TG5000D A/B Scan Echo-Echo Thru Paint & Coating Ultrasonic Thickness Gauge

Cechy

TG-5000

TG-5000D

TG-5000DL

Opcja rejestratora danych

Wyświetlacz kolorowy

ü

ü

ü

Żywy A-Scan

ü

ü

ü

B-Scan oparty na czasie

ü

ü

ü

Kontrola trybów wzrostu, wyczerpania, bramy, zasięgu, opóźnienia, częstotliwości sygnału radiowego i korekcji

ü

ü

ü

Tryb ekonowy

(Przez farby i powłoki)

X

ü

ü

Loger danych

X

X

ü

ü

Oprogramowanie DataView

X

X

ü

ü

Specyfikacje przyrządów

Typ wyświetlacza

20,4" kolor OLED, 320X240piksele, kontrast10,000:1

Zasada działania

Echo pulsowe z dwustronnym elementem transducery

Zakres pomiarowy

00,50 mm do 508 mm ((0,02" do 20,00"), w zależności od materiału, sonda  i stan powierzchni

Pomiar Rozstrzygnięcie

Wybór 0,01 mm,0.1 mm (wybierz)le 0,001", 0,01")

Jednostki

Calowanie

Moduły korekty

RF+, RF-, HALF+, HALF-, FULL

Tryb wyświetlania

Normalne, Minimalny / Maksymalny pobór, DIFF/RR%, A-Scan, B-Scan

Korekta ścieżki V

Automatyczne

Wskaźnik aktualizacji

Wybór 4Hz, 8Hz, 16Hz

MateriałZakres prędkości

500 do 9999m/s (0,0197 do 0,3937in/us)

Języki

Angielski

Ustawienia alarmu

Minimalne i maksymalne alarmy. Zakres od 0,25 mm do 508 mm (0,010" do 20,00"). Dynamiczna zmiana koloru formy fali w przypadku alarmu

Wymagania energetyczne

2 baterie AA

Czas pracy

Około 40 godzin

Wyłączenie przyrządu

Wybór zawsze włączony lub automatycznie wyłączony po 5, 10, 20 minutach bezczynności

Temperatura pracy

-10°C do +50°C (+10°F do +120°F)

Wielkość

153 mm x 76 mm x 37 mm ((H x W x D))

Waga

280 g włącznie z akumulatorami

Funkcje opcji rejestratora danych

Pojemność

100, 000 odczytów, 1000 form fal, 400 plików.

Struktura pliku

Plik siatki

Wiersze X Kolumny

21 x 12

KomunikacjaPort

Port USB 2.0 (Full Speed)

Oprogramowanie

Oprogramowanie DataView dla komputerów

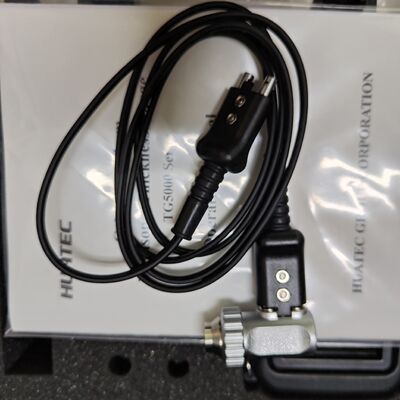

Specyfikacje sondy/przetwornika serii TG-5000

Model

PT08

TC510

PT12

ZT12

PT06

PT04

GT12

Rodzaj

TG-5000
Standardowy

Standardy TG-5000D/DL

Standardowy

Żelazo odlewane

Małe rurki

Głowa palca

Wysoka temperatura

Częstotliwość

5MHz

5MHz

5MHz

2MHz

7.5MHz

10MHz

5MHz

Średnica kontaktu

11 mm

13.5 mm

13.5 mm

17 mm

8 mm

6 mm

15 mm

PomiarZakres

0.8 do
1000,0 mm

1.2 do
2000,0 mm

10,0 do 200,0 mm

4.0 do
5080,0 mm

0.8 do
300,0 mm

00,7 do 12,0 mm

4.0 do
800,0 mm

TemperaturaZakres

- od 10 do 70°C

- 10 do
70°C

- od 10 do 70°C

- od 10 do 70°C

- 10 do
70°C

- od 10 do 70°C

-20 do 300°C
