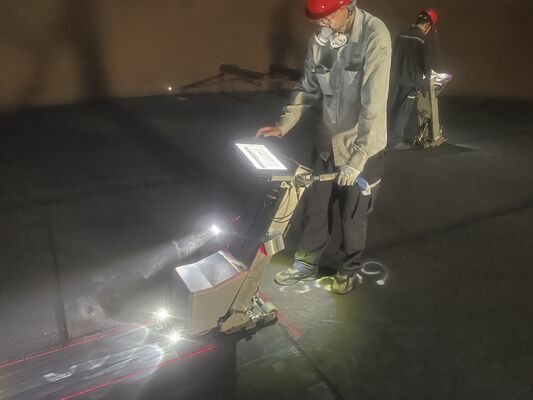

HMLF-2020 Skaner wycieku magnetycznego spodniej płyty zbiornika z 192 sondami MLF Hall Coil 64 sondami LMA Hall i szerokością skanowania 300 mm

HMLF-2020 Skaner wycieku magnetycznego spodniej płyty zbiornika z 192 sondami MLF Hall Coil 64 sondami LMA Hall i szerokością skanowania 300 mm
HMLF-2020 Skaner wycieku magnetycznego spodniej płyty zbiornika z 192 sondami MLF Hall Coil 64 sondami LMA Hall i szerokością skanowania 300 mm HMLF-2020 Skaner wycieku magnetycznego spodniej płyty zbiornika z 192 sondami MLF Hall Coil 64 sondami LMA Hall i szerokością skanowania 300 mm HMLF-2020 Skaner wycieku magnetycznego spodniej płyty zbiornika z 192 sondami MLF Hall Coil 64 sondami LMA Hall i szerokością skanowania 300 mm

Duży Obraz :  HMLF-2020 Skaner wycieku magnetycznego spodniej płyty zbiornika z 192 sondami MLF Hall Coil 64 sondami LMA Hall i szerokością skanowania 300 mm

Szczegóły Produktu:
Miejsce pochodzenia: Chiny
Nazwa handlowa: HUATEC
Orzecznictwo: ISO, CE, GOST
Numer modelu: HMLF-2020
Zapłata:
Minimalne zamówienie: 1 szt
Kontakt

HMLF-2020 Skaner wycieku magnetycznego spodniej płyty zbiornika z 192 sondami MLF Hall Coil 64 sondami LMA Hall i szerokością skanowania 300 mm

Opis
Zasada: Zasada wycieku Metoda jazdy: Napęd silnika prądu stałego
Szybkość skanowania: 0,5 m/s (stała)
Podkreślić:

192 MLF Sondowanie cewki w halach zbiornik spodnia płytka skaner magnetyczny przeciek

,

64 sondy LMA Halla Skaner wycieków strumienia magnetycznego

,

Skaner do wykrywania korozji o szerokości skanowania 300 mm

HMLF-2020 Magnetyczny skaner wycieków płytki dolnej zbiornika
System HMLF-2020 jest jednym z najbardziej zaawansowanych na świecie systemów wykrywania korozji dna zbiornika, zintegrowanym z wieloma technologiami.Wykorzystywane głównie do wykrywania wycieków strumienia magnetycznego z korozją dna zbiornika w przemyśle naftowym i chemicznymSystem posiada 192 sondy MLF Hall coil i 64 sondy LMA Hall, umożliwiające wykrycie defektów korozyjnych na dnie zbiornika i określenie, na której powierzchni (górnej lub dolnej) znajduje się wada..Połączenie tych dwóch wyników wykrywania jest bardzo pomocne w analizie przyczyn korozji, zapobieganiu korozji i ocenie ryzyka.
Kluczowe cechy techniczne
  • Projekt podzielony z oddzielającą się jednostką główną i częściami magnesowymi dla łatwego demontażu i wygodnego transportu
  • 256 czujników w sumie
  • szerokość skanowania 300 mm
  • Prędkość wykrywania 500 mm
  • Potrafi rozróżniać wady na górnej i dolnej powierzchni
  • Światła główne z widokiem do przodu
  • Oświetlenie lokalizacji usterki za pomocą linii laserowej wskazującej
  • Światło migające w locie wskazujące miejsce umieszczenia urządzenia
  • Podwójne linie wskazujące laserowe dla przedniej trajektorii sprzętu
  • Port do ładowania telefonów komórkowych
  • Funkcja ładowania tabletu
  • Opcjonalna bateria litowa o dużej pojemności 54Ah zapewniająca ponad 8 godzin żywotności baterii
  • 12-calowy wytrzymały komputer z ekranem dotykowym, lekki i łatwy w noszeniu
  • Zbieranie i analiza danych w czasie rzeczywistym
  • Precyzyjny koder mechaniczny niemieckiej produkcji z błędem długości 3 mm
  • Niemiecki silnik, zapewniający sprawne działanie i niezawodną jakość
  • Systemy z systemem Windows 10/11 automatycznie tworzą grafiki CAD całej płyty dna zbiornika, lokalizują korozowane obszary i używają kodowania kolorów dla stopnia korozji
  • Pomiar grubości, komora próżniowa i badanie cząstek magnetycznych można dodać do grafiki płytki dna zbiornika i wyświetlić wyczerpująco w sprawozdaniach
  • Funkcja porównania i nakładania w celu porównania bieżących wyników z poprzednimi wykryciami
  • Projektowanie patchingu i funkcje statystyczne dla wsparcia utrzymania zbiornika
  • Pręty hydrauliczne umożliwiają łatwe podnoszenie mostu magnetycznego z płyty podstawy
Opcjonalne cechy
  • Odstawianie i przechowywanie magnesów w dokach, aby zapobiec przywiązaniu magnesów do przedmiotów ferromagnetycznych
  • Stacja dokująca z czterema ciężkimi kółkami gumowymi do łatwego ciągnięcia
  • Pojazd z jednostką główną do przenoszenia rozmontowanej jednostki głównej bez przewozu
  • Przełącznik przeciwderujący zderzeniom w celu zapobiegania zderzeniom z przeszkodami
  • Zmiennik widzenia dla komputerów tabletów
  • regulowane przez komputer i obracające się kąt widzenia 2D
  • Kontrola działania kierownicy prostych
  • Sterowanie kierownicą motocykla
  • System sterowania przewodem
  • Funkcja sterowania bezprzewodowego
  • Funkcja hamulca
Funkcje oprogramowania do raportowania
  • Automatyczne wykrywanie i rysowanie CAD
  • Funkcja projektowania plastry
  • Funkcja tworzenia sprawozdania z badania
  • Analiza kształtu i wielkości wad
  • Wady wykrywalne za pomocą kontroli wizualnej, ultradźwięków, próbek komory próżniowej i prób cząstek magnetycznych
  • Bezpośredni wykaz liczby i lokalizacji wad dla każdej płyty
Parametry techniczne
Parametry Specyfikacja
Zasada Zasada magnetycznego wycieku
Liczba sond 192 sztuk sond MLF i 64 sztuk sond LMA
Szerokość skanowania 300 mm
Maksymalna długość skanowania 30 metrów
Dokładność pozycjonowania ±3 mm lub ±0,04% (8 metrów długości skanowania)
Metoda jazdy Napęd silnika prądu stałego
Prędkość skanowania 00,5 m/s (stałe)
Skuteczność wykrywania 9 metrów kwadratowych/minuta
Zakres grubości Tryb rysowania: maksymalnie 12,5 mm
Tryb automatycznego zatrzymania: 16 mm
Właściwości powłoki przezroczystej Duża siła penetracji; może przenikać przez powłoki nieferomagnetyczne o grubości do 6 mm
Maksymalna wrażliwość 20% korozji grubości płyty dna zbiornika
Dokładność wad ± 5% równoważnika oceny
Minimalna zdolność wykrywania wad Otwór Φ2 mm, o głębokości 50% grubości płyty
Wady górnej i dolnej powierzchni Może określić, czy korozja występuje na powierzchni lub na spodniej stronie płyty bazowej
Przechowywanie danych Dysk twardy komputera lub zewnętrzny dysk USB
Analiza w czasie rzeczywistym Wyświetlanie wielkości korozji uszkodzenia, specyficznych współrzędnych X/Y oraz lokalizacji powierzchni uszkodzenia
Zasilanie Akumulator do ładowania prądu stałego 12V z inteligentną ładowarką o napięciu roboczym 220V
Waga Około 45 kg
Oprogramowanie Oprogramowanie do pozyskiwania i analizy danych w czasie rzeczywistym, oprogramowanie do raportowania analiz
Podstawowa konfiguracja
  1. Odłączalna jednostka główna: 1 jednostka
  2. 12-calowy tablet z wytrzymałym ekranem dotykowym: 1 jednostka
  3. Oprogramowanie do badań i analiz: 1 zestaw
  4. Oprogramowanie do raportu graficznego: 1 zestaw
  5. Ładowarka baterii: 1 zestaw
  6. Podstawa do montażu komputera: 1 zestaw
  7. Śruby montażowe do komputerów: 2 sztuk
  8. Płyty testowe porównawcze: po jednej o długości 6 mm, 8 mm, 10 mm i 12 mm
  9. Pudełka transportowe: 3 sztuk
Opcjonalna konfiguracja
  • Wydobycie i przechowywanie magnesów
  • Stacja dokująca z czterema ciężkimi kółkami gumowymi
  • Pojazd jednostki głównej
  • Przełącznik przeciwderujący
  • Zmiennik widzenia dla komputerów tabletów
  • regulowane przez komputer i obracające się kąt widzenia 2D
  • Kontrola działania kierownicy prostych
  • Sterowanie kierownicą motocykla
  • System sterowania przewodem
  • Funkcja sterowania bezprzewodowego
  • Funkcja hamulca
