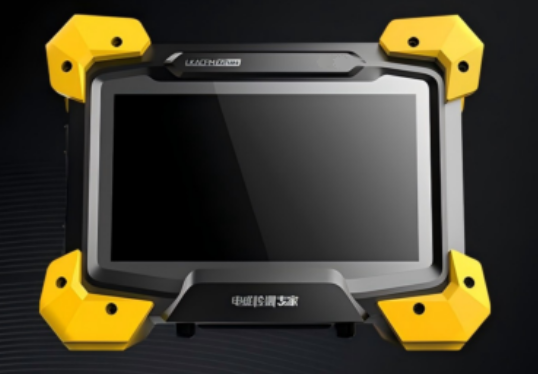

Detekcja powierzchniowych i podpowierzchniowych wad w konstrukcjach metalowych metodą pola prądu przemiennego (ACFM)
Materiały stosowane--Metale przewodzące ferromagnetyczne i nieferromagnetyczne, w tym stal węglowa, stal nierdzewna, aluminium itp.
Zakres zastosowania--Detekcja powierzchniowych i podpowierzchniowych wad w konstrukcjach metalowych
Stosowane wady---Możliwość skutecznego wykrywania pęknięć powierzchniowych i innych wad liniowych
Głębokość inspekcji---Maksymalna głębokość dla stali węglowej wynosi 3 mm; dla stali nierdzewnej 5 mm; dla aluminium 8 mm
Stabilność detekcji---Minimalny wskaźnik wykrywania wad powyżej 90%
Dopuszczalne typy powłok---Powłoki nieprzewodzące, takie jak farba, żywica epoksydowa, asfalt itp.
|
Zakres dostawy
|
|
Nazwa urządzenia
|
Inteligentny system detekcji pola prądu przemiennego (ACFM)
Przyrząd inspekcyjny
|
|
Ilość
|
1 zestaw
|
|
|
|
Główne możliwości inspekcyjne
|
|
Materiały stosowane
|
Metale przewodzące ferromagnetyczne i nieferromagnetyczne, w tym stal węglowa, stal nierdzewna, aluminium itp.
|
|
Zakres zastosowania
|
Detekcja powierzchniowych i podpowierzchniowych wad w konstrukcjach metalowych
|
|
Stosowane wady
|
Możliwość skutecznego wykrywania pęknięć powierzchniowych i innych wad liniowych
|
|
Głębokość inspekcji
|
Maksymalna głębokość dla stali węglowej wynosi 3 mm; dla stali nierdzewnej 5 mm; dla aluminium 8 mm
|
|
Czułość detekcji
|
Możliwość wykrywania wad otwartych na powierzchni o wymiarach 3*0,5*0,2 mm; możliwość wykrywania wad równoważnych tym na wzorcu próbnym do badań magnetyczno-proszkowych (MPI) A1 15/100
|
|
Stabilność detekcji
|
Minimalny wskaźnik wykrywania wad powyżej 90%
|
|
Dopuszczalne typy powłok
|
Powłoki nieprzewodzące, takie jak farba, żywica epoksydowa, asfalt itp.
|
|
Dopuszczalna grubość powłoki
|
Maksymalna grubość powłoki ≤5 mm; przy użyciu sondy z dużym cewką, można badać powłoki o grubości do 10 mm
|
|
Prędkość skanowania
|
Maksymalna prędkość skanowania ≤ 60 mm/s, minimalna prędkość skanowania powinna wynosić > 5 mm/s
|
|
Możliwość przeprowadzania inspekcji w temperaturach do 500°C po sparowaniu z sondą wysokotemperaturową
|
|
Wymagania dotyczące przyrządu
|
|
Wyświetlacz
|
7-calowy wyświetlacz wielodotykowy z podświetleniem
|
|
Rozdzielczość
|
Wyświetlacz o wysokiej rozdzielczości, rozdzielczość 1280*800
|
|
Pamięć RAM
|
4 GB, z możliwością rozszerzenia do 8 GB
|
|
Pamięć masowa
|
32 GB pamięci wewnętrznej, z możliwością rozszerzenia do 128 GB
|
|
System operacyjny
|
System Android (oparty na jądrze Linux)
|
|
Interfejsy
|
1*port USB3.0/USB2.0 HOST, 1*port Type-C (tylko ładowanie)
|
|
Interfejs sieciowy
|
Obsługa połączenia Wi-Fi; możliwość rozszerzenia o obsługę klucza sprzętowego 4G
|
|
Interfejs ładowania
|
Port Type-C, zintegrowany z protokołem szybkiego ładowania FCP input/output, protokołem szybkiego ładowania AFC input/output, protokołem DRP Try. SRC, protokołem szybkiego ładowania PD3.1 input/output, protokołem szybkiego ładowania QC2.0/QC3.0/QC3.0+ output
|
|
Maksymalna moc ładowania/rozładowania: 45W
|
Podstawowa konfiguracja
Jednostka główna: 1 sztuka
Oprogramowanie do akwizycji i analizy sygnału: 1 zestaw
Sonda ołówkowa: 1 sztuka
Sonda standardowa (z enkoderem): 1 sztuka
Kabel połączeniowy sondy: 1 sztuka
Ładowarka: 1 zestaw
Instrukcja obsługi produktu: 1 zestaw
Dokumentacja jakościowa: 1 zestaw
Walizka przyrządu: 1 zestaw
Sonda z cewkami trójwymiarowymi: Opcjonalnie
Wymagania dotyczące przyrządu
Maksymalny czas pracy: 16 godzin
Wymiary jednostki głównej: 225 mm * 172 mm * 76 mm
Waga:<2,1 kg
Temperatura pracy: -10° C do 40°C
Wilgotność pracy:<90% wilgotności względnej powietrza
