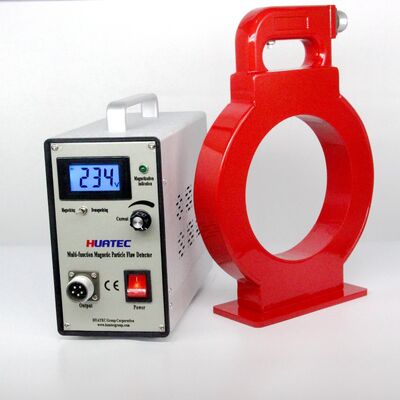

Przenośny wielofunkcyjny defektoskop magnetyczny HCDX-IISC z regulowanym prądem i funkcją demagnetyzacji, z opcjonalnymi sondami A/D/E/O

Przenośny wielofunkcyjny defektoskop magnetyczny HCDX-IISC z regulowanym prądem i funkcją demagnetyzacji, z opcjonalnymi sondami A/D/E/O

Wprowadzenie:

Kompozytowy defektoskop magnetyczny HCDX-IISC wykorzystuje bezstykowy przełącznik tyrystorowy, charakteryzujący się niskim poziomem hałasu, dużą siłą magnetyczną, długą żywotnością i prostą obsługą, nadaje się do użytku w terenie i w laboratorium. Urządzenie ma konfigurację modułową, a użytkownicy mogą swobodnie wybierać sondy zgodnie ze swoimi potrzebami. Sondy typu A, D, E, O mogą być konfigurowane zgodnie z wymaganiami użytkownika.

Seria HCDX-IISC posiada funkcję demagnetyzacji i regulowany prąd.

Jako kontroler tego defektoskopu magnetycznego (z obwodem sterowania fazowego) zastosowano 8-bitowy mikrokontroler, który umożliwia ciągłą regulację prądu namagnesowania poprzez precyzyjne zbieranie sygnału przejścia przez zero napięcia AC i sygnału regulacji prądu. Ponadto wyposażony jest w funkcję demagnetyzacji; funkcję demagnetyzacji można włączyć po wybraniu trybu demagnetyzacji i naciśnięciu przycisku spustowego. Dodatkowo, program mikrokontrolera może być aktualizowany bezpłatnie przez cały okres użytkowania, a sondy typu A, D, E, O mogą być konfigurowane zgodnie z wymaganiami użytkownika.

Parametry wszystkich opcjonalnych sond:

Zastosowanie:

Głównie do wykrywania pęknięć powierzchniowych i podpowierzchniowych elementów ferromagnetycznych.

Kotły ciśnieniowe, konstrukcje stalowe, odkuwki, odlewy, części spawane, części obrabiane maszynowo itp.

Wprowadzenie standardowych sond do modelu HCDX-IISC:

Sonda typu D (elektromagnetyczna sonda jarzmowa): wyposażona w ruchome złącza, umożliwia namagnesowanie i wykrywanie elementów powierzchniowych.

Sonda typu A (sonda podkowa): nadaje się do wszystkich rodzajów spoin czołowych, wewnętrznych i zewnętrznych narożników dużych elementów do lokalnego namagnesowania, wyposażona w światło robocze.

Sonda typu O (cewka pierścieniowa): nadaje się do wykrywania pęknięć obwodowych elementów i jest bardzo czuła na pęknięcia spowodowane zmęczeniem materiału. Ponadto może demagnetyzować elementy metodą zdalną.

Sonda typu E (sonda z polem obrotowym): przeprowadza kompleksową detekcję wad wszystkich rodzajów spoin prostych, czołowych, doczołowych oraz płaskich i zakrzywionych powierzchni o dużych kształtach geometrycznych. Sonda jest wyposażona w rolki, co ułatwia obsługę i zwiększa prędkość. Sonda jest wyposażona w światło robocze ułatwiające obserwację.

Parametry techniczne:

Zasilanie: AC 220V ± 10% 50HZ 5A

Wyjście: AC 38V 10A

Dostępne są opcjonalne sondy typu A, D, E, O

Prędkość inspekcji: ≥6 m/min

Wzrost temperatury sondy: ≤60℃

Cykl pracy: zaleca się długotrwałą ciągłą pracę: czas namagnesowania ≤3 sekundy, czas przerwy ≥5 sekund

Waga: około 6,5Kg (jednostka główna)

Rozmiar kontrolera: 95x45x75mm (D*S*W)

Rozmiar walizki: 170x140x70mm (D*S*W)

Standardowa dostawa:

Jednostka główna HCDX-IISC  1

Sonda jarzmowa typu D 1

Sonda typu A     1

Sonda typu E     1

Sonda typu O     1

Przewód zasilający    1

Przewód sondy    1

Standardowy wzorzec 1

Instrukcja obsługi  1

Certyfikat        1

Akcesoria opcjonalne:

Sonda typu A

Sonda O

Sonda E

Sonda D

Ciężar własny

Wzorzec testowy

Lampa UV
