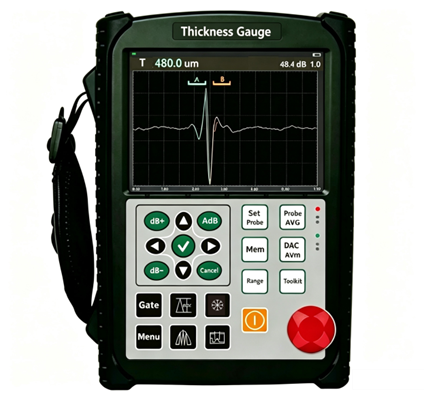

TG-UT10 Węglowodór Wielokomodalny Ultrasonowy Detektor Wady i Miernik Grubości 0,001 mm Rozdzielczość IP65 Wodotwórczy Tester NDT
★Całkowite instrukcje na ekranie i interakcje sterowane oknem dialogowym do kalibracji sondy i innych operacji; nie wymagane jest odniesienie ręczne.
★Prędkość powtarzania: regulowana od 16Hz do 10000z dla szybkiego skanowania.
★Specjalna konstrukcja antynterferencyjna umożliwia niezawodną pracę w trudnych warunkach pracy.
★12-bitowe szybkie pobieranie próbek AD. Kompatybilne z sondami 15 MHz do wykrywania drobnych wad o wyższej czułości i rozdzielczości.
★Obudowa o klasyfikacji IP65 wykonana z kompozytu silikonowego stopu; wytrzymała, odporna na kurz i wodoodporna.
★Do 10 godzin ciągłej pracy na jednym ładowaniu baterii.
★Rozdzielczość pomiaru do 0,001 mm. Minimalna grubość mierzalna: 0,15 mm (stal), 0,05 mm (plastik).
Specyfikacje techniczne
|
Pozycja
|
Specyfikacja
|
|
Zakres wykrywania
|
0.15 mm ~ 10 m (falę wzdłużną w stali); tryb transmisji do 30 m (rozszerzalny)
|
|
Zakres prędkości dźwięku
|
100 ~ 20000 m/s
|
|
Wskaźnik powtórzenia tętna
|
10−3000 Hz, regulowane
|
|
Zakres dynamiczny
|
≥ 38 dB
|
|
Błąd liniarności pionowej
|
≤ 1,5%
|
|
Błąd w poziomej liniowości
|
≤ 0,2%
|
|
Rozstrzygnięcie
|
> 40 dB (sonda 5P14)
|
|
Marża wrażliwości
|
> 66 dB (Φ2 otwór z płaskim dnem na głębokości 200 mm)
|
|
Cyfrowe tłumienie
|
0-80%, bez zakłócania liniowości ani zysku
|
|
Rodzaje sond
|
Sonda wiązki prostej, sonda kryształowa, sonda penetracyjna
|
|
Bramki
|
Wstępna brama, brama z utratą odbicia; tryby jednorazowej bramy / podwójnej bramy
|
|
Alarm
|
Alarm sygnalizacyjny, alarm wskaźnika LED
|
|
Zasilanie
|
9 V prąd stały
|
|
Żywotność baterii
|
10 godzin
|
|
Wymiary
|
250 × 165 × 40 mm
|
|
Waga
|
10,0 kg
|
|
Temperatura pracy
|
-10°C~ 50 °C
|
|
Względna wilgotność
|
20-95% RH
|
|
Amplituda impulsu
|
100 V, 200 V, 300 V, 400 V, 500 V do wyboru; szeroka kompatybilność z sondą
|
|
Szerokość impulsu
|
Pozostałe urządzenia do pomiaru promieniowania powietrza
|
|
Uderzenie sondy
|
50 Ω, 100 Ω, 150 Ω, 400 Ω opcjonalne dla różnych wymagań wrażliwości i rozdzielczości
|
|
Próbkowanie w czasie rzeczywistym sprzętu
|
12-bitowy konwerter AD o wysokiej rozdzielczości, częstotliwość pobierania próbek 400 MHz dla bardzo autentycznej odtwarzania fal
|
|
Tryby wykrywania
|
Pozytywne wykrywanie półfal, ujemne półfali, pełnofali, wykrywanie RF
|
|
Częstotliwość sondy
|
0.2 MHz ~ 15 MHz
|
|
Odczyt bramy
|
Odczyt pojedynczej bramy / dwustronnej bramy wybierany; odczyt wartości szczytowej w bramie
|
|
Łączny zysk
|
110 dB; opcje stopniowe: 0,1 dB, 1 dB, 2 dB, 6 dB
|
|
Złącze
|
BNC / LEMO nieobowiązkowe
|
1 Główne funkcje
• Automatyczna kalibracja jednym dotknięciem
• Wysokiej precyzji pomiar grubości: maksymalna rozdzielczość 0,001 mm; powtarzana rozdzielczość ±0,002 mm
• Funkcje automatycznego zwiększania, okienki echa i trwania szczytowego w celu poprawy wydajności inspekcji
• 500 niezależnych kanałów pomiarowych grubości (rozszerzalnych)
• Przechowywanie i odtwarzanie form fal i zestawów danych skanujących do 1000 A (rozszerzalne); sprawozdania z inspekcji eksportowych w formacie PDF; sprawozdania widoczne bez specjalnego oprogramowania PC
• Wsparcie dla zewnętrznego napędu flash USB. Dane przechowywane wewnętrznie mogą być eksportowane w dowolnym momencie; nieograniczone przechowywanie plików inspekcyjnych za pośrednictwem zewnętrznego napędu USB
• Zmienna szerokość i amplituda impulsu transmisyjnego
• Akumulator litowo-jonowy o wysokiej wydajności przyjazny dla środowiska; do 10 godzin ciągłego działania w standardowej konfiguracji
• Zegar w czasie rzeczywistym: data i godzina inspekcji opatrzone pieczęcią i zapisane danymi
• Digitalne tłumienie bez wpływu na zwiększenie i liniowość
• Kompensacja wzrostu: kompensuje osłabienie dB spowodowane nierównymi powierzchniami, kontrolą z dużego zasięgu na grubach przedmiotach i innymi czynnikami
• Analiza sekwencji ech
• Zamarznięcie ekranu / rozmarznięcie
• Wypełnianie falą
• Wskaźnik stanu baterii
• Znacznik przechwytywania
• Kolorowe oznakowanie w postaci fali wewnątrz bram
• Przybliżenie bramy
2 Standardowe akcesoria
Jedna standardowa sonda pomiarowa grubości
