Blok testowy odniesienia NDT PT Typ II z łatkami chropowatości 2,5-15 µm do kalibracji systemu penetrantowego

Próbka wzorcowa NDT PT Typ II 2.5-15μm z łatkami o różnej chropowatości do kalibracji systemu penetrantowego

Norma ISO 3452-3: 2013 opisuje dwa typy próbek wzorcowych - próbki wzorcowe typu 2 służą do rutynowej oceny wydajności systemu DPI.

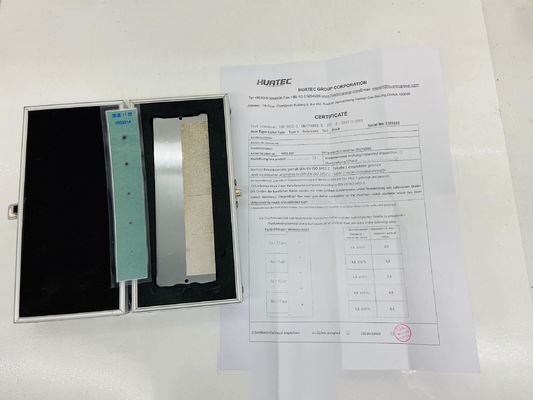

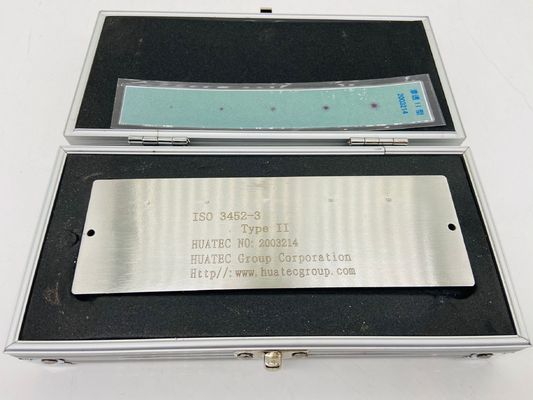

Próbka wzorcowa typu 2 wykonana jest ze stali nierdzewnej pokrytej warstwą niklu, a następnie twardego stopu chromu.

Pięć defektów w kształcie gwiazdy o średnicach od 3,0 do 5,5 mm zostało sztucznie wytworzonych w tej warstwie, z pięcioma defektami rozmieszczonymi równomiernie zgodnie z ich wielkościami. Aby ocenić zmywalność*, próbka wzorcowa typu 2 zawiera cztery sąsiadujące łatki o chropowatościach R = 2,5μm, 5μm, 10μm i 15μm. Najmniejszy defekt znajduje się obok obszaru o najmniejszej chropowatości.

Uwaga: Średnica pięciu obszarów pęknięć w mm, tolerancja ±10%

Pięciopunktowa, chromowana próbka testowa ze stali nierdzewnej jest próbką typu II z serii badań penetracyjnych. Jest produkowana zgodnie ze standardami GB/T18851-2008 i EN ISO3452-3:2013. Przeszła krajową ocenę przemysłową w grudniu 2002 roku. Próbka spełnia wymagania norm GB/T18851-2008, EN ISO3452 i ASME. Rzeczywista zmierzona wartość sztucznego defektu jest oparta na certyfikacie ISO 10474 lub EN 10204 typu 3.1.

Do pomiaru średnic użyto penetrantu fluorescencyjnego poziomu 2, wody i suchego dewelopera; penetrantu barwnego poziomu 2. (Zaktualizowano o rzeczywiste warunki, użyto gatunku materiału)
