Blok referencyjny do badań penetracyjnych typu 2 ze stali nierdzewnej, powlekany niklem i chromem, z defektami w postaci gwiazd

Blok referencyjny do penetrantów typu 2 ze stali nierdzewnej, niklowanej i chromowanej, z defektami w kształcie gwiazdy

Norma ISO 3452-3: 2013 opisuje dwa typy bloków referencyjnych - bloki referencyjne typu 2 służą do rutynowej oceny wydajności systemu DPI.

Blok referencyjny typu 2 wykonany jest ze stali nierdzewnej pokrytej warstwą niklu, a następnie twardego stopu chromu.

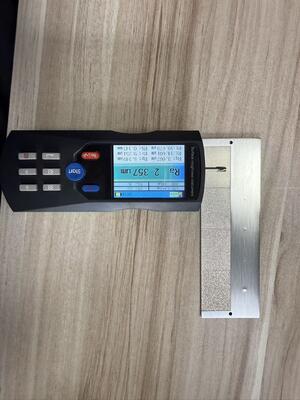

W tej warstwie sztucznie wytworzono pięć defektów w kształcie gwiazdy o średnicach od 3,0 do 5,5 mm, z pięcioma defektami rozmieszczonymi równomiernie zgodnie z ich wielkościami. W celu oceny zmywalności* blok referencyjny typu 2 zawiera cztery sąsiadujące łatki o chropowatościach R = 2,5 µm, 5 µm, 10 µm i 15 µm. Najmniejszy defekt znajduje się obok obszaru o najmniejszej chropowatości.

Uwaga: Średnica pięciu obszarów pęknięć w mm, tolerancja ±10%

Pięciogwiazdkowy element testowy ze stali nierdzewnej pokryty chromem jest elementem testowym typu II z serii badań wad penetracyjnych. Jest produkowany zgodnie ze standardami GB/T18851-2008 i EN ISO3452-3:2013. Przeszedł krajową ocenę przemysłową w grudniu 2002 roku. Blok testowy spełnia wymagania norm GB/T18851-2008, EN ISO3452 i ASME. Rzeczywista zmierzona wartość sztucznego defektu jest oparta na certyfikacie ISO 10474 lub EN 10204 typu 3.1.

Do pomiaru średnic użyto penetrantu fluorescencyjnego poziomu 2, wody i suchego dewelopera; penetrantu barwnego poziomu 2. (Zaktualizowano o aktualny stan, użyto gatunku materiału)
