HD-170PCM Przenośny wykrywacz prądu rurociągów zakopanych rurociągów gazowych i olejowych

HD-170PCM Przenośny Lokalizator Prądów Potokowych Rurociągów Detektor Stanu Powłoki Gazociągów i Rurociągów Naftowych Funkcja GPS

Przegląd3. Zaimportowane dane i dane po odpowiednich obliczeniach mogą być edytowane.

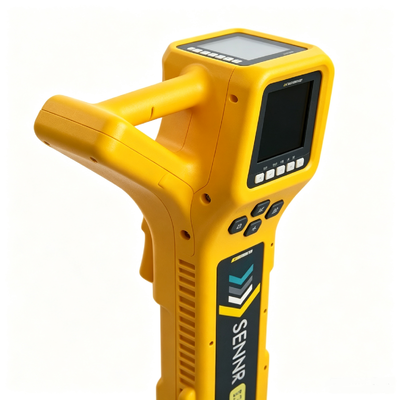

Zintegrowany detektor stanu powłoki antykorozyjnej rurociągów HUATEC może badać zakopane rurociągi bez konieczności kopania, ilościowo oceniać uszkodzenia zewnętrznej powłoki antykorozyjnej zakopanych rurociągów oraz precyzyjnie lokalizować i mierzyć głębokość rurociągów. Ta technologia detekcji może być wykorzystana nie tylko jako środek inspekcji i odbioru nowo ukończonych rurociągów, ale także do regularnego monitorowania rurociągów w eksploatacji. Badanie stanu warstwy ochronnej zakopanych rurociągów oraz przeprowadzanie ukierunkowanych wymian i napraw może przedłużyć żywotność rurociągów i zaoszczędzić dużą ilość funduszy na konserwację i renowację. Ma szerokie zastosowanie w ocenie jakości zewnętrznych powłok antykorozyjnych dla rurociągów antykorozyjnych ropy naftowej, gazu ziemnego, gazu miejskiego i wody pitnej itp.

Parametry techniczne3. Zaimportowane dane i dane po odpowiednich obliczeniach mogą być edytowane.

*Strzałki w lewo i w prawo wskazują pozycję rurociągu, umożliwiając szybkie zlokalizowanie rurociągu.3. Zaimportowane dane i dane po odpowiednich obliczeniach mogą być edytowane.

*Oprogramowanie do analizy danych może obliczać wartość Y współczynnika tłumienia prądu, wartość P gęstości punktów uszkodzenia powłoki antykorozyjnej oraz wartość Rg rezystywności izolacji powłoki antykorozyjnej.

*Wyniki eksportu z oprogramowania do analizy danych są zgodne z normą krajową (GB/T 19285-2014).

*Oprogramowanie do analizy danych posiada certyfikat rejestracji praw autorskich do oprogramowania.

Zasada działania

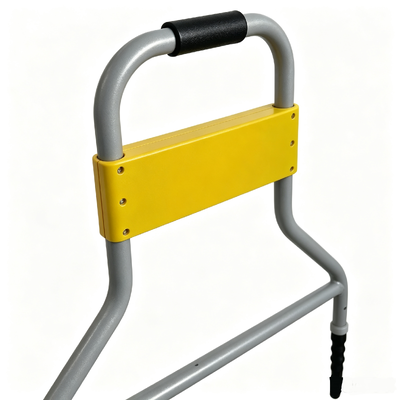

HD-170PCM składa się z trzech części: nadajnika, odbiornika i detektora (rama A). Nadajnik jest niezależnym urządzeniem wyjściowym sygnału detekcyjnego o natężeniu 0,1 A-3 A, a ręczny odbiornik służy do śledzenia tras rurociągów, precyzyjnego lokalizowania punktów uszkodzeń i pomiaru prądu. Natężenie prądu w rurociągu maleje wraz ze wzrostem odległości. Przy założeniu niezmienności średnicy rury, materiału rury i środowiska glebowego, im lepsza izolacja warstwy antykorozyjnej od ziemi, tym mniejsza utrata prądu i mniejsze tłumienie. I odwrotnie, jeśli powłoka antykorozyjna jest uszkodzona, na przykład z powodu starzenia, łuszczenia się, a jej właściwości izolacyjne są gorsze, utrata prądu będzie większa, a tłumienie większe.

Gdy na rurociąg zostanie podany sygnał o ultra-niskiej częstotliwości (CP) zbliżony do sygnału stałego, gradient napięcia utworzony przez uszkodzony punkt warstwy antykorozyjnej rurociągu i glebę odpowiednio tworzy rozkład pola elektrycznego gruntu nad rurociągiem. Im bliżej punktu uszkodzenia, tym większy gradient napięcia i tym większa gęstość prądu nad rurociągiem. Ogólnie rzecz biorąc, im większa odsłonięta powierzchnia, tym większa gęstość prądu w jej pobliżu i tym większy gradient napięcia gruntu. Przyrząd sondy wykrywa pozycję rurociągu, utrzymując detektor w pozycji rurociągu. Detektor gradientu napięcia mierzy wartość gradientu potencjału (dB) nad rurociągiem i kierunek prądu (CP) w glebie, aby określić stopień uszkodzenia rurociągu i precyzyjną lokalizację punktu uszkodzenia warstwy antykorozyjnej.

Oprogramowanie ewaluacyjne

:

1. Przegląd oprogramowania

W celu współpracy z post-processingiem i analizą danych terenowych z obecnych na rynku instrumentów do detekcji zewnętrznych warstw antykorozyjnych podziemnych rurociągów (w tym informacji o lokalizacji geograficznej rurociągu docelowego, informacji o głębokości pochówku, informacji o prądzie w rurociągu, wielkości punktu uszkodzenia warstwy antykorozyjnej itp.), zgodnie z normą krajową (GB/T 19285-2014) i odpowiednimi normami branżowymi, dostarcza raport oceny powłoki antykorozyjnej badanego odcinka rurociągu (raport graficzny, raport tekstowy) oraz oferuje użytkownikom wyniki oceny klasyfikacyjnej tłumienia prądu zewnętrznej powłoki antykorozyjnej i wartość gęstości punktów uszkodzenia zewnętrznej powłoki antykorozyjnej w celu określenia dalszych środków zaradczych: monitorowanie warstwy antykorozyjnej, lokalna naprawa warstwy antykorozyjnej, główny remont warstwy antykorozyjnej itp., i może być drukowany w formie raportów, stanowiąc wiarygodną podstawę referencyjną dla właścicieli rurociągów i ułatwiając archiwizację.

2. Funkcje oprogramowania

Na podstawie danych pomiarowych z terenu z odbiornika rurociągu podziemnego (takich jak prąd, głębokość pochówku, długość i szerokość geograficzna, odległość, wielkość punktu uszkodzenia itp.) generowane są odpowiednie krzywe i raporty. Oprogramowanie posiada następujące funkcje:

1. Może być połączone z odbiornikiem rurociągu, a dane prądu, głębokość pochówku rurociągu, długość i szerokość geograficzna, odległość i inne dane zapisane podczas procesu pomiaru mogą być importowane do oprogramowania (lub odpowiednie dane zebrane w terenie mogą być wprowadzane ręcznie). Jednocześnie, w stanie podłączenia, dane zapisane w instrumencie mogą zostać usunięte.

2. Po zaimportowaniu danych, oprogramowanie może obliczyć wartość Y współczynnika tłumienia prądu, wartość P gęstości punktów uszkodzenia warstwy antykorozyjnej oraz wartość Rg rezystywności izolacji warstwy antykorozyjnej na podstawie zaimportowanych danych.3. Zaimportowane dane i dane po odpowiednich obliczeniach mogą być edytowane.

4. Dane mogą być przeglądane, a zapisane dane mogą być wyświetlane w formie tabel statystycznych. Mogą być również eksportowane w formacie tabeli Excel lub Word w celu łatwego przeglądania. Utworzony raport powinien być zapisany w formacie dokumentu Word lub PDF.
