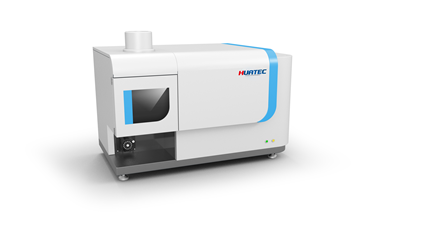

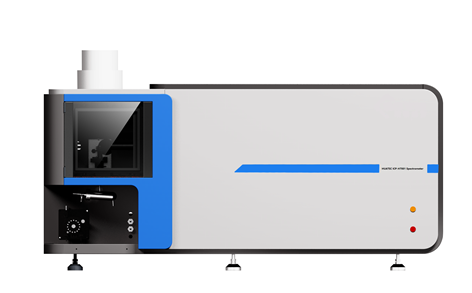

Jednokanałowy spektrometr skaningowy ICP ICP-H7001 z pionowym systemem obserwacji plazmy i automatycznym strojeniem, analizator spektroskopowy ICP-OES

ICP-H7001 Jednokanałowy Spektrometr Emisyjny ICP z Obserwacją Plazmy w Pionie i Automatycznym Dostrajaniem Analizator Spektroskopowy ICP-OES

1. Opis przyrządu i wymagania środowiskowe

1.1 Opis przyrządu

HUATEC ICP-H7001 to jednokanałowy skanujący spektrometr emisyjny ze wzbudzeniem w plazmie indukowanej (ICP) z fotopowielaczem o wysokiej czułości jako detektorem. Testuje wiele pierwiastków i może mierzyć do 70 rodzajów pierwiastków. Posiada generator RF o wysokiej częstotliwości ze stanem stałym, automatyczne dostrajanie oraz oprogramowanie z interfejsami użytkownika w języku chińskim i angielskim; Skonfiguruj dedykowany system chłodzenia obiegu wody, kanał gazu argonowego, rurkę wody chłodzącej oraz system próbkowania o wysokiej czułości (importowany atomizer o wysokiej wydajności z komorą atomizacji z podwójną rurką).

1.2 Wymagania środowiskowe

1.2.1. Nie instaluj przyrządu bezpośrednio przy oknie lub drzwiach, aby uniknąć konwekcji, kurzu, gazów korozyjnych i wibracji.

1.2.2. Proszę trzymać się z dala od silnych zakłóceń elektromagnetycznych.

1.2.3. Temperatura otoczenia: 20-25 ℃.1.2.4. Wilgotność robocza: ≤ 70%.1.2.5. Przyrząd powinien być umieszczony na stabilnym stole warsztatowym bez wibracji, a nad przyrządem powinien znajdować się system wyciągowy. W pobliżu przyrządu nie powinno być silnego światła ani silnych zakłóceń elektromagnetycznych, a w otoczeniu nie powinno być silnych gazów korozyjnych.

2. Główne parametry techniczne

system

Pulpit, system obserwacji plazmy w pionie

3.2 Nebulizator: Precyzyjny i wydajny atomizer koncentryczny 2ml/min

3.3 Komora atomizacji: wydłużona komora atomizacji z podwójną rurką, technologia opatentowana

3.4 Całkowite zużycie argonu: poniżej 14 l/min

3.5 Pompa perystaltyczna to pięciokanałowa, 15-rolkowa, w pełni automatyczna konstrukcja, a prędkość pompy perystaltycznej jest płynnie regulowana.

3.6 Dzielony system dozowania zmniejsza wpływ wysokiej temperatury na atomizację w kwadratowej rurce, a także pozwala na bezpośrednią obserwację postępu próbki, ułatwiając eliminację nieprawidłowości w czasie rzeczywistym.

Jeśli przyrząd zatrzyma się z powodu wyczerpania źródła gazu, spowoduje to nie tylko znaczne uszkodzenie zasilacza, ale także spalenie rurki palnika. Stabilność źródła gazu jest określana przez monitorowanie w czasie rzeczywistym wartości sprzężenia zwrotnego napięcia na końcu wlotowym przyrządu. Po spadku wartości zasilacz jest natychmiast wyłączany, a pozostały gaz wewnątrz przyrządu może nadal chłodzić.

3.8 Monitorowanie wideo płomienia: Przyrząd jest wyposażony w czuły system wykrywania płomienia i kamerę wizyjną do monitorowania wideo, która może obserwować stan płomienia komory spalania w czasie rzeczywistym i automatycznie wyłączać zasilanie RF po wyłączeniu silnika, aby chronić ważne komponenty przyrządu.

4. Generator RF i plazma

4.1 Typ: Generator RF o wysokiej częstotliwości ze stanem stałym, szybkie chłodzenie wodą (technologia opatentowana), automatyczne dostrajanie.

4.2 Częstotliwość: 27,12 MHz.

4.3 Moc: 500W~1600W, płynnie regulowana, z dokładnością regulacji 1W, stabilność mocy: <0,1%.

4.4 Zapłon plazmy jest w pełni automatycznie sterowany, a wszystkie parametry pracy, takie jak natężenie przepływu gazu nośnego, nie wymagają ręcznej regulacji, z wyjątkiem głównego zasilania ICP-OES.

4.5 Charakterystyka zasilacza: Wyposażony w zabezpieczenie przed mocą wsteczną dla zasilacza RF (technologia opatentowana)4.6 Wymiana oprzyrządowania: Szybka wymiana systemu dozowania za pomocą opatentowanego oprzyrządowania z kwadratową rurką i platformy montażowej kwadratowej rurki.

5. Układ optyczny

5.1 Stabilność optyczna: Zaprojektowany na tej samej platformie co system dozowania, cały układ optyczny posiada środki amortyzujące, a ogólne drgania podłoża nie wpływają na jego parametry analityczne.

5.2 Typ systemu: Typ Chenitina (typ C-T), o ogniskowej 1000 mm.

5.3 Układ optyczny musi być utrzymywany w stałej temperaturze, ze stabilnością temperatury ± 0,1 ℃.

Minimalny krok silnika skanującego wynosi 0,0004 nm.

6. Oprogramowanie sterujące:

6.1 Oprogramowanie jest łatwe w obsłudze i intuicyjne, z funkcjami analizy jakościowej, półilościowej i ilościowej, a także funkcjami diagnostyki i optymalizacji przyrządu. Oprogramowanie jest dostępne w wersjach chińskiej i angielskiej i może być przełączane w zależności od potrzeb. Format raportu wyjściowego to PDF, Excel, plik elektroniczny lub bezpośrednie drukowanie, i może być szablonem w języku angielskim. Oprogramowanie sterujące może działać pod angielską wersją systemu Windows.

6.2 Poprzez optymalizację algorytmów oprogramowania można osiągnąć metody odejmowania macierzy w czasie rzeczywistym, umożliwiając powiększanie i pomniejszanie współrzędnych dwuwymiarowych widm z zakłóceniami w czasie rzeczywistym, ułatwiając przetwarzanie widm. Jednokrotne automatyczne obliczanie wyników eliminuje kłopoty z wtórnym przetwarzaniem danych dla klientów.

6.3 Funkcja śledzenia audytu konfiguracji oprogramowania może być ustawiona na ustawienia wieloużytkownikowe i wielopoziomowe uprawnienia. Użytkownicy mogą ją włączyć zgodnie ze swoimi potrzebami, a jednocześnie zmierzone dane mogą być zapisywane na serwerze w celu wykonania kopii zapasowej.

6.4 Korekcja długości fali w czasie rzeczywistym będzie automatycznie wykonywana dla każdego pomiaru linii spektralnej, aby zapewnić dokładną pozycję piku.

Oprogramowanie 6.5 posiada funkcję śledzenia i może wyświetlać bieżące wyniki obliczeń próbki w czasie rzeczywistym podczas śledzenia.

6.6 W pełni automatyczna funkcja ochrony bezpieczeństwa, komunikacja i sterowanie przyrządem za pomocą kart sterujących, pozycja obserwacji kontrolowana i optymalizowana przez oprogramowanie, z funkcją sterowania prędkością pompy perystaltycznej.

6.7 Oprogramowanie diagnostyczne przyrządu i komunikacja sieciowa, funkcje ponownego przetwarzania danych.

6.8 Oprogramowanie posiada funkcję zarządzania archiwum danych, obsługuje tworzenie kopii zapasowych, odzyskiwanie, usuwanie danych oraz obsługuje wyjście danych w formacie tekstowym.
