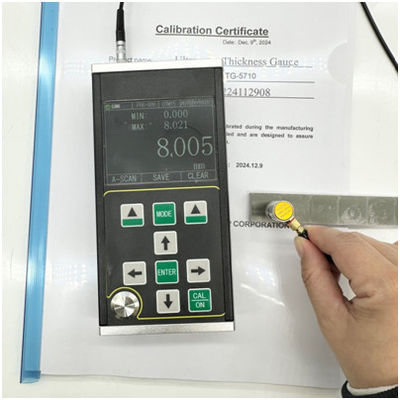

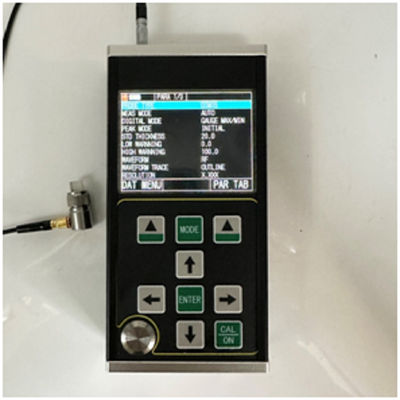

TG-5700 Przenośny ultradźwiękowy miernik grubości A-Scan B-Scan z pamięcią 100 000 danych do pomiaru grubości metalu, plastiku i szkła
TG-5710 to zupełnie nowy, ręczny, precyzyjny cyfrowy ultradźwiękowy miernik grubości z funkcją A/B scan. Wykorzystuje zasadę pomiaru grubości ultradźwiękami opartą na odbiciu impulsu. Nadaje się do pomiaru grubości materiałów, w których fala ultradźwiękowa może propagować się ze stałą prędkością i odbijać się od tylnej powierzchni. Rozdzielczość pomiaru wynosi 0,001 mm, a zakres pomiaru to zaledwie 0,10 mm (stal).
Produkt ten pozwala na dokładny pomiar płyt i części obrabianych. Z drugiej strony, może monitorować stopień ścieńczenia rur i zbiorników ciśnieniowych w urządzeniach produkcyjnych po korozji podczas użytkowania. Może być stosowany w przemyśle naftowym, chemicznym, metalurgicznym, stoczniowym, lotniczym, energetycznym i innych dziedzinach.
Produkt jest zgodny z następującymi normami: Specyfikacja kalibracji ultradźwiękowych mierników grubości (JJF 1126-2004).
Parametry techniczne
| Pozycja |
TG-5710 |
| Typ sondy |
Sonda jednokrystaliczna / sonda dwukrystaliczna |
| Zakres pomiarowy (stal 45#) |
0,15 mm – 1800 mm |
| Błąd wskazań (<10 mm) |
±0,005 mm |
| Błąd wskazań (≥10 mm) |
±0,1% |
| Błąd powtarzalności |
±0,001 mm (autotest) |
| Stabilność wskazań |
Zastosowano technologię przejścia przez zero i echa wielokrotnego, aby zapewnić, że wartość grubości nie jest zależna od siły echa, współczynnika tłumienia materiału, wzmocnienia i wysokości bramki, co zapewnia wysoką stabilność i niezawodność pomiaru. |
| Częstotliwość pomiaru |
4 Hz, 8 Hz, 16 Hz |
| Rozdzielczość |
0,1 mm, 0,01 mm, 0,001 mm (0,01 cala, 0,001 cala, 0,0001 cala) |
| Generator impulsów |
Zastosowano emisję ujemnej fali prostokątnej, a szerokość impulsu i napięcie są automatycznie dopasowywane do sondy. |
| Zakres prędkości dźwięku |
400-19999 m/s |
| Blok kalibracyjny |
4 mm (stal) |
| Automatyczne wyłączanie |
Można wybrać 5 minut, 10 minut, 20 minut i wyłączenie ręczne. |
| Kalibracja sondy |
Kalibracja punktowa, kalibracja wielopunktowa |
| Wzmocnienie |
Automatyczna kontrola wzmocnienia, ręczna kontrola wzmocnienia |
| Zakres wzmocnienia |
0~70 dB |
| Tryb detekcji |
Częstotliwość radiowa (RF), dodatnia połówka fali (POS), ujemna połówka fali (NEG), pełna fala (FULL) |
| Tryb pomiaru |
(1) MB-E: tryb pomiaru oparty na czasie przejścia od echa początkowego do pierwszego echa dna; (2) E-E: tryb pomiaru z przenikaniem powłoki, dowolne echo Em–En jest opcjonalne; (3) ME-E: tryb pomiaru echa wielokrotnego; (4) THIN: tryb pomiaru cienkich ścianek; |
| Tryb numeryczny |
Tryb wartości grubości, tryb różnicy / współczynnika redukcji, tryb wartości maksymalnej / minimalnej |
| Tryb A-scan |
Dostępna |
| Tryb B-scan |
Dostępna |
| Wskaźnik sprzężenia |
Dostępna |
| Wskaźnik baterii |
Dostępna |
| Język |
Angielski |
| Jednostka |
mm/cal |
| Obsługa menu |
Dostępna |
| Funkcje oprogramowania |
Dynamiczne ustawianie bramki, ustawianie wygaszania (Blank), ustawianie wygaszania echa (E-blank), zamrażanie echa, przesuwanie i skalowanie echa |
| Funkcja przechowywania danych |
Może przechowywać jednocześnie 100 000 grubości (100 grup, po 1000 w każdej grupie), 500 grup przebiegów A-scan i 500 grup przebiegów B-scan. |
| Aktualizacja oprogramowania hosta |
Dostępna |
| Wyświetlacz |
3,5-calowy kolorowy ekran TFT-LCD QVGA (320 × 240) |
| Transmisja danych |
Obsługuje komunikację szeregową USB 3.0 i przesyła dane do komputera. |
| Temperatura pracy |
-10℃～+50℃; Przy specjalnych wymaganiach może osiągnąć -20℃; |
| Napięcie robocze |
Wymaga czterech baterii AA. Przy niewystarczającej mocy pojawia się komunikat o niskim napięciu. |
| Wymiary całkowite |
204 x 100 x 36 (mm) |
| Masa całkowita |
310 g (bez baterii) |
|
|
Główne cechy funkcjonalne
Produkt posiada tryb A-scan, tryb B-scan i tryb wyświetlania numerycznego;
• Zakres pomiarowy jest szeroki, a unikalna technologia "echa wielokrotnego" umożliwia pomiar bardzo cienkich elementów, z minimalną grubością pomiaru 0,15 mm (stal);
• Produkt może mierzyć grubość z wysoką precyzją, a maksymalna rozdzielczość pomiaru może osiągnąć 0,001 mm; Rozdzielczość powtarzalności może osiągnąć ±0,002 mm;
• Posiada funkcje przenikania powłoki i pomiaru echo-echo, które są używane do pomiaru materiałów z warstwą farby i powłoką na powierzchni;
• Wiele trybów pomiaru: tryby mb-e, E-E i me-e spełniają pomiar konwencjonalnych grubych elementów obrabianych; Tryb Thin umożliwia pomiar cienkich elementów
• Tryby numeryczne obejmują: konwencjonalny tryb wartości grubości, tryb różnicy / współczynnika redukcji i tryb wartości maksymalnej
• Dwa tryby wzmocnienia: wzmocnienie automatyczne / wzmocnienie ręczne
• Można ustawić ręczne i automatyczne wyłączanie, z funkcją oszczędzania energii
• Obsługuje różne sondy, w tym sondy dwukrystaliczne i jednokrystaliczne, oraz obsługuje sondy wysokiej częstotliwości do 20 MHz
• Obsługuje masowe przechowywanie danych i może jednocześnie przechowywać 100 000 wartości grubości, 500 grup przebiegów A-scan i 500 grup przebiegów B-scan
• Duży 3,5-calowy kolorowy wyświetlacz TFT-LCD z rozdzielczością 320x240 (QVGA) o wysokiej rozdzielczości
• Posiada różne metody kalibracji, obsługuje tryby kalibracji jednopunktowej, wielopunktowej i ręcznej, i może jednocześnie kalibrować prędkość dźwięku i pozycję zerową sondy; Obsługuje korekcję ścieżki V dla sond dwukrystalicznych
• Obsługuje konwersję systemu metrycznego i imperialnego; Można przełączać między jednostkami milimetrów i cali
• Obsługuje wyświetlanie w języku angielskim
Materiały zastosowania
Nadaje się do pomiaru grubości metali (takich jak stal, żeliwo, aluminium, miedź itp.), tworzyw sztucznych, ceramiki, szkła, żywicy, włókna szklanego i innych dobrych przewodników ultradźwięków.
Podstawowe zasady
Zasada pomiaru grubości ultradźwiękami jest podobna do zasady pomiaru fali świetlnej. Impuls ultradźwiękowy emitowany przez sondę dociera do mierzonego obiektu i propaguje się w obiekcie. Gdy dotrze do interfejsu materiału, odbija się z powrotem do sondy. Grubość mierzonego materiału jest określana przez dokładny pomiar czasu propagacji ultradźwięków w materiale.
Opcjonalna sonda:
| Sonda dwukrystaliczna TS400 |
10 MHz |
5 mm |
0,5-50 mm |
| Sonda dwukrystaliczna TS500 |
5 MHz |
5 mm |
1,0-65 mm |
| Sonda dwukrystaliczna TS510 |
5 MHz |
10 mm |
1,0-500 mm |
| Sonda jednokrystaliczna DTM15 |
15 MHz |
6 mm |
0,15-22,5 mm |
| Sonda jednokrystaliczna DTM7.5 |
7,5 MHz |
6 mm |
0,5-22,5 mm |
| Sonda jednokrystaliczna DTM10 |
10 MHz |
6 mm |
0,3-22,5 mm |
| Sonda jednokrystaliczna DTM5 |
5 MHz |
6 mm |
1,0-22,5 mm |
| Sonda jednokrystaliczna BD510 |
10 MHz |
10 mm |
1-1000 mm |
| Sonda jednokrystaliczna BD212 |
2 MHz |
12 mm |
4-1800 mm |
| Kabel sondy dwukrystalicznej |
|
| Kabel sondy jednokrystalicznej |
|
