TG-M90 Magnetic Crawler C-scan pomiar grubości korozji z systemem zdalnego sterowania i bez konieczności łącza

TG-M90 Magnetic Crawler C-scan pomiar grubości korozji z systemem zdalnego sterowania i bez konieczności łącza
TG-M90 Magnetic Crawler C-scan pomiar grubości korozji z systemem zdalnego sterowania i bez konieczności łącza

Duży Obraz :  TG-M90 Magnetic Crawler C-scan pomiar grubości korozji z systemem zdalnego sterowania i bez konieczności łącza

Szczegóły Produktu:
Miejsce pochodzenia: Chiny
Nazwa handlowa: HUATEC
Orzecznictwo: ISO,CE
Numer modelu: TG-M90
Zapłata:
Minimalne zamówienie: 1 zestaw
Szczegóły pakowania: w wysokiej jakości kartonie
Czas dostawy: 15 ~ 25 dni roboczych
Zasady płatności: Akredytywa, T/T, Western Union
Możliwość Supply: 5 SZT miesięcznie
Kontakt

TG-M90 Magnetic Crawler C-scan pomiar grubości korozji z systemem zdalnego sterowania i bez konieczności łącza

Opis
Wymiary sterownika: Dł. 220 × szer. 145 × wys. 60 mm Wymiary korpusu gąsienicy: Dł. 350 × szer. 330 × wys. 230 mm
Masa ciała pełzacza: 17 KG Kontroluj odległość kabla: 30 m (można dostosować ≤50 m)
Minimalny promień krzywizny: R: ≥0,75 m (bez wysokości resztkowej) Prędkość wzdłużna: 5 ~ 200 mm/s

Magnetyczny Gąsienicowy System do Pomiaru Grubości Korozyjnej w Trybie C-scan TG-M90
Ten zaawansowany system pomiaru grubości korozyjnej eliminuje potrzebę stosowania rusztowań, polerowania powierzchni powłok antykorozyjnych i sprzęgieł. Umożliwia szybkie, zdalnie sterowane wykrywanie korozji na ścianach na dużych wysokościach dzięki innowacyjnej technologii ultradźwięków elektromagnetycznych.

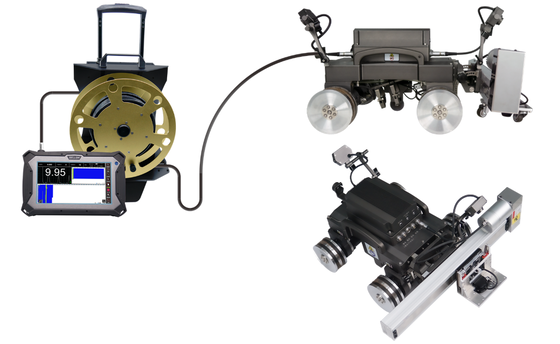

Konfiguracja Systemu
Pozycja Nazwa Jednostka Ilość Uwagi
1 Jednostka główna (PC i Oprogramowanie) zestaw 1 Ekran 10,6 cala
2 Magnetyczny Gąsienica M90D (moduł wideo i pomiaru grubości w zestawie) zestaw 1
3 Kontroler sztuka 1
4 Rama C-scan/Ramię poprzeczne z enkoderem sztuka 1
5 Mechanizm znakowania defektów sztuka 1 Opcjonalnie
6 Jednostka kablowa (zasilacz, zwijarka kabla, kabel sterujący) zestaw 1 30m, możliwość dostosowania do 50m
7 Zabezpieczenie przed upadkiem liny bezpieczeństwa metr 30 Możliwość dostosowania do 50m
8 Inne akcesoria (podkładki magnetyczne do demontażu itp.) zestaw 1
Kluczowe Cechy
Nie wymaga rusztowań • Nie wymaga polerowania powierzchni • Nie wymaga sprzęgła • Zdalne wykrywanie korozji na dużych wysokościach
  • Koła z magnesami trwałymi o wysokiej wytrzymałości z metali ziem rzadkich zapewniają bezpieczeństwo nawet podczas awarii zasilania
  • Operacja w wielu pozycjach na powierzchniach ferromagnetycznych (poziomo, pionowo, odwrócono)
  • Sondy ultradźwiękowe elektromagnetyczne do szybkiego skanowania korozyjnego
  • Kompleksowe skanowanie podejrzanych obszarów korozyjnych z analizą ilościową
  • Standardowe wyświetlacze A, B i C-scan dla wyraźnej wizualizacji grubości
  • Zintegrowana kamera wideo do monitorowania powierzchni w czasie rzeczywistym
  • Zdalne sterowanie z zaprogramowanymi ścieżkami skanowania dla zautomatyzowanej pracy
Specyfikacje Gąsienicy Magnetycznej i Jednostki Głównej
Funkcje
  • Zintegrowane kamery przednie i tylne do monitorowania w czasie rzeczywistym
  • Silne ssanie magnetyczne z udźwigiem pionowym 16 kg
  • Wiele pozycji ruchu: pionowo, poziomo, pochyło i odwrócono
  • Wysoka precyzja ruchu z programowanym wykrywaniem kroków na poziomie milimetra
  • Kompaktowa konstrukcja z małym promieniem skrętu dla łatwej manewrowości
  • Nawigacja zorientowana na ruch z nadzorem makro wideo
  • Pozycjonowanie odległości (błąd ≤30mm) z opcjonalnym znakowaniem defektów
  • Profesjonalny mechanizm mocowania skanującego dla stabilnego ruchu i sprzężenia sondy
  • Wysokie bezpieczeństwo elektryczne dzięki specjalnym kablom i ochronie przed wyciekiem
  • Zamknięta skrzynka ochronna dla modułów EAMT i obwodów
Parametry Techniczne
  • Jednostka główna: Procesor ≥ i5/4GHz czterordzeniowy, 10,6" wyświetlacz HD o wysokiej jasności
  • Kabel sterujący: 30m (możliwość dostosowania do 50m)
  • Ścieżki ruchu: Liniowe, zygzakowate i łukowe wzory skanowania
  • Ruch wzdłużny: prędkość kroku 5-200mm/s, prześwit przeszkody ≤4mm
  • Wspornik C-scan: całkowity zakres ruchu 300mm (możliwość dostosowania), prędkość 0-80mm/s
  • Krzywizna powierzchni: R ≥0,75m (bez pozostałej wysokości), R ≥1,5m (z spoinami)
  • Korpus gąsienicy: 350×330×230mm, waga 17kg, przechodzi przez otwory Φ450mm
  • Kontroler: 220×145×60mm, ekran dotykowy 3,5", waga 0,4kg
  • Wideo: Podwójne kamery 3MP (rozdzielczość 2304×1296)
  • Zasilanie: AC100-240V, 50/60Hz, pobór mocy ≤200VA
  • Warunki pracy: -10℃ do +50℃, wilgotność ≤85%
Jednostka Pomiaru Grubości EAMT
Funkcje
  • Nie wymaga przygotowania powierzchni - penetruje do 4mm powłok
  • Niemierzalność pomiaru do ±25° dla elastycznego pozycjonowania
  • Wiele formatów wyświetlania: wartości cyfrowe, A-scan, B-scan w czasie i odległości
  • Inteligentne algorytmy z trybami pomiaru automatycznego, pojedynczej bramki i podwójnej bramki
  • Wbudowana baza danych prędkości fal ścinających materiału z możliwością dostosowania wartości
Parametry Techniczne
  • Pomiar grubości: Dokładność 0,04mm, Zakres 2-120mm (stal)
  • Prześwit roboczy/odległość od powierzchni: ≤4mm
  • Niemierzalność pomiaru: ±25°
  • Zakres prędkości dźwięku: 1000-9999 m/s, przyrost 1 m/s
  • Funkcje bramki: Automatyczna, ręczna pojedyncza bramka, ręczna podwójna bramka
  • Sonda ultradźwiękowa elektromagnetyczna: ssanie magnetyczne ≤15N, Φ30×44mm, waga ≤80g
  • Temperatura pracy: -10℃ do +50℃
Oprogramowanie do Analizy Pomiarów
  • Jednoczesne wyświetlanie wyników grubości, A, B i C-scan
  • Bezpośrednie generowanie raportów z testów z listami wartości grubości do analizy
  • Kompatybilne z systemami operacyjnymi Windows 7-11 (32/64 bit)
Zawartość Standardowego Pakietu
  • Jednostka główna (PC i Oprogramowanie) - 1 zestaw
  • Magnetyczna gąsienica M90D z modułami wideo i pomiaru grubości - 1 zestaw
  • Kontroler - 1 sztuka
  • Rama C-scan/Ramię poprzeczne z enkoderem - 1 sztuka
  • Mechanizm znakowania defektów - 1 sztuka (opcjonalnie)
  • Jednostka kablowa z zasilaczem i kablem sterującym - 1 zestaw
  • Standardowy blok testowy (stal węglowa Φ20×10mm) - 1 sztuka
  • Inne akcesoria (podkładki magnetyczne do demontażu itp.) - 1 zestaw
  • Zabezpieczenie przed upadkiem liny bezpieczeństwa - 1 sztuka
  • Instrukcja obsługi - 1 książka
  • Raport z testów fabrycznych - 1 kopia
  • Pudełko transportowe antywibracyjne - 1 sztuka
Scenariusze Zastosowań
TG-M90 Magnetic Crawler in industrial corrosion inspection application
