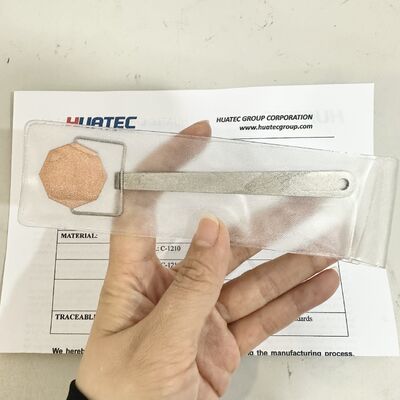

Standardowy ośmiokątny wskaźnik kołowy Wskaźnik pola magnetycznego do kalibracji MPI spoiny Akcesorium do kontroli cząstek magnetycznych

Streszczenie:

Wskaźnik pola magnetycznego opiera się na chińskiej normie „kontrola cząstek magnetycznych stalowych zbiorników ciśnieniowych” i „kontrola cząstek magnetycznych odkuwek zbiorników ciśnieniowych”. Amerykańska norma stowarzyszenia testującego materiały: metoda kontroli proszków magnetycznych ASTME709 i metoda kontroli proszków magnetycznych odkuwek stalowych ASTMA275 oraz JB3965-85, JB4730-94, produkcja standardowego projektu na rysunku 11-9. Dlatego nadaje się nie tylko do zbiorników ciśnieniowych, ale także do ogólnych produktów mechanicznych. Jest to dobre narzędzie do kontroli cząstek magnetycznych. Może sprawdzić kompleksowe działanie sprzętu do wykrywania wad, zawiesiny proszku magnetycznego i tego, czy metoda działania jest odpowiednia. Możemy go łatwo wykorzystać do odzwierciedlenia intensywności i kierunku pola magnetycznego w namagnesowanym obszarze.

Stosowanie

1. Podczas korzystania ze wskaźnika pola magnetycznego typu 1 uchwyt należy chwycić ręką, miedziana powierzchnia jest skierowana do góry, a powierzchnia z ośmioma liniami jest przymocowana do przedmiotu obrabianego. Ze wskaźnikiem pola magnetycznego typu 2 uchwyt chwyta się dłonią, dzięki czemu dowolną stronę wskaźnika pola magnetycznego można przymocować do przedmiotu obrabianego.

2. 1 typ i 2 metody ciągłej wskaźnika pola magnetycznego, podczas natryskiwania proszku magnetycznego lub zawiesiny magnetycznej, gdy na powierzchni wskaźnika magnetycznego pojawiają się wyraźne linie znaczników magnetycznych, oznacza to, że został wytworzony efekt magnetyczny. Jeżeli wskaźnik magnetyczny nie tworzy śladów magnetycznych lub nie tworzy śladów magnetycznych w wymaganym kierunku, należy zmienić dostosowanie metody namagnesowania.

3. Trzeci typ wskaźnika pola magnetycznego to imitacja zachodnich Niemiec. Może nie tylko sprawdzić sprzęt do wykrywania wad, ale także sprawdzić kompleksowe działanie i prawidłową metodę działania zawiesiny cząstek magnetycznych. Można go wygodnie używać do odzwierciedlania intensywności i kierunku pola magnetycznego w namagnesowanym obszarze. Można regulować odległość pokrywy od miękkiego żelaza, a przy określonej wartości pola magnetycznego można obserwować graniczną wartość głębokości zakopania wady przypowierzchniowej.

4. Wskaźnik pola magnetycznego składa się z płaskiego, nieremanentnego pierścienia magnetycznego umieszczonego w takim pierścieniu ekranującym. Jest wyposażony w cylindryczne miękkie żelazko, które składa się z 4 części. Te 4 części są oddzielone od siebie nienamagnesowanymi szczelinami, tworzącymi dwa pionowe złącza i pokrywę na cylindrycznym miękkim żelazie. Skok obrotowej pokrywy wynosi 0,5 mm, przy 1, 2, 3, 4 literach na obrót o 90 stopni. Na okładce pokryta jest cienka mosiężna płaszczyzna. Płaszczyznę pokrywy można regulować w celu dostosowania odległości pomiędzy pokrywą a cylindrem z miękkiego żelaza.

5. Kiedy sprawdzasz urządzenie na namagnesowanym przedmiocie, część linii magnetycznej siły przechodzi przez kolumnę miękkiego żelaza. Jeżeli proszek magnetyczny i zawiesina magnetyczna zostaną rozproszone, w szczelinie pokrywy pojawi się odpowiednia szczelina, zgodna z kierunkiem pola magnetycznego. Obróć pokrywę o 360 stopni, to znaczy, aby pokrywa znajdowała się w odległości 0,5 mm od cylindra z miękkiego żelaza, kontynuuj obracanie pokrywy i zwiększ odległość między pokrywą a żelazkiem. Jeśli wyświetlacz cząstek magnetycznych nie zniknie. Aby określić kierunek pola magnetycznego, wskaźnik pola magnetycznego można powoli obracać, aż wskazanie pęknięcia osiągnie najbardziej oczywisty stopień, a pole magnetyczne w tej pozycji będzie miało kierunek pionowy.
