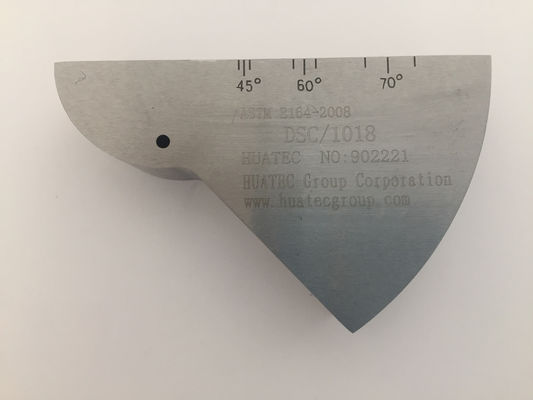

AWS-DSC UT Blok kalibracyjny Odległość fal cięcia, wrażliwość odłamywanego kąta wiązki wskaźnika kalibracji, blok odniesienia do badań ultradźwiękowych

AWS-DSC UT Blok kalibracyjny Fala ścinająca Czułość na odległość Kąt załamania Wskaźnik wiązki Kalibracja Testowanie ultradźwiękowe Blok referencyjny

Norma: ASTM E 164-2013

Blok AWS-DSC mierzy odległość, czułość, kąt załamania i kalibrację współczynnika wiązki dla przetworników wiązki kątowej, zgodnie z wymaganiami AWS i ASHTO.

Aplikacje:

Kalibracja odległości fali poprzecznej i podłużnej, ustawienie wyznaczania punktu padania wiązki dźwięku, kąta propagacji i czułości.

*Blok typu AWS używany do kalibracji odległości i czułości fali ścinającej. Zawiera promień 1,0" naprzeciwko promienia 3,0". Promień 3,0” obejmuje szczelinę o głębokości 0,375* i szerokości 0,032”. Zawiera także punkt odniesienia 0° do sprawdzania punktu wyjścia na klinie oraz otwór przelotowy o średnicy 0,125” i odpowiadające mu oznaczenia przy 45°, 60 i 70° do pomiaru rzeczywistego kąta załamania.
