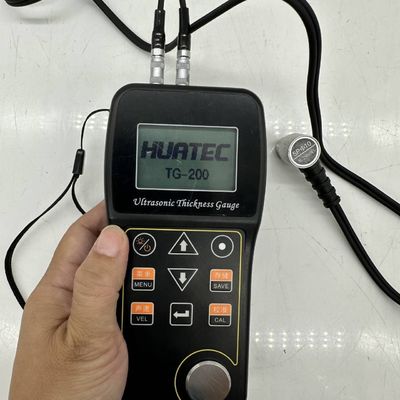

TG-200 Wysoka precyzja poprzez powłokę Ultrasonowy miernik grubości ściany Opcjonalny żelazo odlewane sondy wysokiej temperatury Sprzęt do inspekcji budowy statków naftowych

TG-200 Ultradźwiękowy miernik grubości ścianki o wysokiej precyzji do powlekania Opcjonalne żeliwne sondy wysokotemperaturowe Sprzęt inspekcyjny dla przemysłu naftowego

Zakres zastosowania

Ten miernik grubości obsługuje wiele trybów echa (IE, EE), które mogą mierzyć grubość produktu przy określonej grubości powłoki. Przyrząd ten może być wyposażony w ultradźwiękową sondę do pomiaru grubości o wąskim impulsie, która może wykorzystywać tryb EE do przejścia przez warstwę powłoki, warstwę rdzy i dokładnie zmierzyć grubość korpusu przedmiotu obrabianego w zakresie 3-20 mm, a dokładność pomiaru grubości może osiągnąć 5 μm; Może być również wyposażony w zwykłe sondy do pomiaru grubości, których zakres wykrywania może sięgać 0,60 mm ~ 500 mm. Przyrząd ten może dokładnie mierzyć różne płyty i różne przetworzone części i może być szeroko stosowany w przemyśle naftowym, chemicznym, metalurgii, przemyśle stoczniowym, lotnictwie, przemyśle lotniczym i innych dziedzinach.

Parametry techniczne

Podstawowe zasady

Zasada ultradźwiękowego pomiaru grubości jest podobna do zasady pomiaru fali optycznej. Impuls ultradźwiękowy emitowany przez sondę dociera do mierzonego obiektu i rozchodzi się w nim. Kiedy dociera do powierzchni styku materiału, jest odbijany z powrotem do sondy. Grubość mierzonego materiału określa się poprzez dokładny pomiar czasu propagacji ultradźwięków w materiale.

Funkcje instrumentu

• Aby dokładnie zmierzyć grubość, zastosowano trzy tryby pomiaru, PE IE i test.Tryb IE umożliwia miernikowi pomiar grubości poprzez powłokę;
• Zastosowano wysoce precyzyjny układ rozrządu i model kalibracji ścieżki v, z szerokim zakresem pomiarowym i wysoką dokładnością pomiaru;
• informacje pomiarowe mogą być w całości przechowywane, w tym wartość pomiaru grubości, zmierzona prędkość dźwięku i informacje o czasie;
• do zasilania służą dwie baterie alkaliczne nr 5;
• rozdzielczość wyświetlacza wynosi 0,01 mm, a granica błędu wynosi 0,4% H (H to grubość obrabianego przedmiotu);
• kontrast wyświetlacza ciekłokrystalicznego jest regulowany i ma wyświetlacz z podświetleniem LED, którego można używać w różnych warunkach oświetleniowych.

Główne parametry funkcjonalne

• posiada kalibrację zera, która może automatycznie skorygować błąd systemu;
• jeśli grubość jest znana, można ponownie zmierzyć prędkość dźwięku, aby poprawić dokładność pomiaru;
• posiada funkcję monitowania o stan sprzężenia, umożliwiającą intuicyjne uchwycenie stanu pomiaru;
• posiada funkcję wskazania mocy, która może wyświetlać pozostałą moc baterii w czasie rzeczywistym.

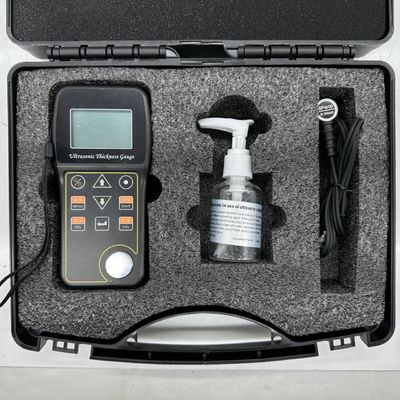

Dostawa standardowa:

Jednostka główna 1 szt

Sonda typu podstawowego 5M 10mm

Sprzęgło

Futerał do przenoszenia

Podręcznik

Świadectwo kalibracji

Oprogramowanie komputerowe

Opcjonalne akcesoria:

Różne sondy

Sprzęgło do wysokich temperatur

Blok klinowy
