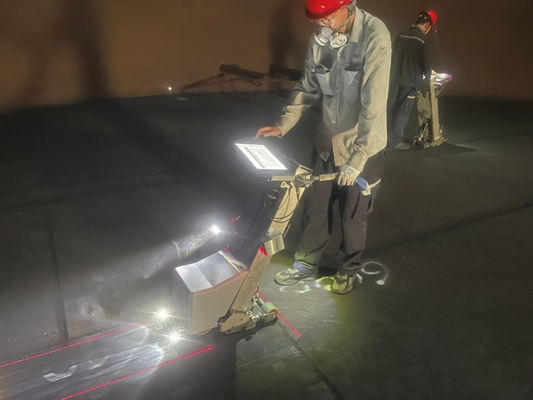

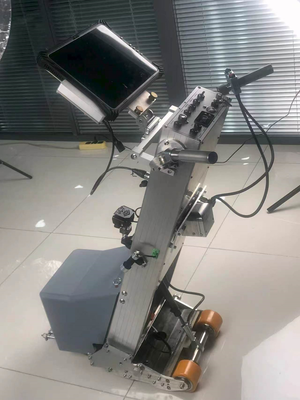

HMLF-2020 Skaner MFL podłogi zbiornika 256 czujników Rozróżniać defekt korozji górnej/dolnej strony CAD Automatyczne rysunek Detektor korozji dolnej części zbiornika
System HMLF-2020 jest jednym z najbardziej zaawansowanych na świecie systemów wykrywania korozji dna zbiornika, zintegrowanym z wieloma technologiami.Wykorzystywane głównie do wykrywania wycieków strumienia magnetycznego z korozją dna zbiornika w przemyśle naftowym i chemicznymSystem posiada 192 MLF.Sondowe cewki Hall i 64 sondy LMA Hall, umożliwiając wykrycie wad korozyjnych na dnie zbiornika i określenie na której powierzchni (górnej lub dolnej) znajduje się wada.Połączenie tych dwóch wyników wykrywania bardzo pomaga w analizie przyczyn korozji, zapobiegania korozji i oceny ryzyka.
Parametry:
|
zasady
|
Zasada wycieku
|
|
Liczba sond
|
192 sztuk MLFSondowe cewki Hall i 64 sztuk sondy LMA Hall
|
|
Szerokość skanowania
|
300 mm
|
|
Maksymalna długość skanowania
|
30metry- Nie.
|
|
Dokładność pozycjonowania
|
± 3 mmlub± 0,04% (długość skanowania 8 metrów)
|
|
metoda jazdy
|
Napęd silnika prądu stałego
|
|
Prędkość skanowania
|
0.5m/s (stałe)
|
|
Skuteczność wykrywania
|
9 metrów kwadratowych/minuta
|
|
Zakres grubości
|
Tryb rysowania: maksymalny12.5 mm
Tryb automatycznego zatrzymania: 16 mm
|
|
Właściwości powłoki przezroczystej
|
Duża moc przenikania; może przenikać powłoki nieferromagnetyczne do6 mm grubości.
|
|
Maksymalna wrażliwość
|
20%korozja grubości płyty dna zbiornika
|
|
Dokładność wad
|
± 5% równoważnika oceny
|
|
Minimalna zdolność wykrywania wad
|
Φ2mmotwór o głębokości50%grubości płyty.
|
|
defekty powierzchni górnej i dolnej
|
Można określić, czy korozja występuje na powierzchni, czy na spodniej stronie płyty bazowej.
|
|
Przechowywanie danych
|
Można go zapisać na dysku twardym komputera lub przezUSB.do zewnętrznego dysku twardego.
|
|
Analiza w czasie rzeczywistym
|
Można zobaczyć wielkość uszkodzenia korozji, jego specyficzneX/Ywspółrzędne i to, czy wada znajduje się na górnej czy dolnej powierzchni.
|
|
zasilacz
|
12VAkumulatory prądu stałego, wyposażone w220 Vnapięcie operacyjne inteligentnej ładowarki.
|
|
masę
|
Około 45 kg
|
|
oprogramowanie
|
Oprogramowanie do pozyskiwania i analizy danych w czasie rzeczywistym, oprogramowanie do raportowania analiz
|
Główne cechy techniczne skanera:
Ja... Sprzęt ma konstrukcję podzieloną, a główna jednostka i części magnesowe mogą być oddzielone, co ułatwia demontaż i transport;
Ja... 256 sztukczujniki;
Ja... Szerokość skanowania300 mm;
Ja... Prędkość wykrywania: 500mm;
Ja... Może rozróżniać wady na powierzchni górnej i dolnej;
Ja... wyposażone w światła świetlne wysokie i nisokie skierowane do przodu;
Ja... Jest on wyposażony w oświetlenie lokalizacji usterki i linię laserową wskazującą lokalizację usterki;
Ja... wyposażony jest w lampy migające w locie wskazujące miejsce umieszczenia urządzenia;
Ja... posiada podwójne linie laserowe wskazujące trajektorię przodu urządzenia;
Ja... Ma port do ładowania telefonów komórkowych;
Ja... posiada funkcję ładowania tabletów;
Ja... Opcjonalna bateria litowa o dużej pojemności 54Ah, zapewniająca ponad 8 godzin żywotności baterii;
Ja... 12-calowy wytrzymały komputer z ekranem dotykowym, który jest lekki i łatwy w noszeniu;
Ja... pozyskiwanie i analiza danych w czasie rzeczywistym;
Ja... Precyzyjny koder mechaniczny niemieckiego wytwarzania ma błąd długości3 mm.
Ja... Silnik jest importowany bezpośrednio z Niemiec, co zapewnia płynne działanie i niezawodną jakość.
Ja... Wygrywa 10 i 11systemy mogą automatycznie narysowaćCAD.grafiki całej płyty dna zbiornika, zlokalizowanie obszarów skorodowanych i użycie różnych kolorów w celu wskazania stopnia korozji.
Ja... pomiar grubości, komora próżniowa i badanie cząstek magnetycznych można dodać do grafiki płyty dna zbiornika,i wyświetlony w sprawozdaniu w celu uzyskania sprawozdania z inspekcji całej płyty dna zbiornika.
Ja... Posiada funkcję porównania i nakładania, która umożliwia porównanie wyników wykrytych tym razem z poprzednimi w celu określenia zmian w defektach.
Ja... Posiada konstrukcję patchingową i funkcje statystyczne, zapewniające silne wsparcie personelowi konserwacji czołgów.
Ja... Przędzia hydrauliczne urządzenia pozwalają inspektorom łatwo podnieść most magnetyczny z płyty podłoża.
Opcjonalne cechy:
Ja... Dostępny jest opcjonalny dok do usuwania i przechowywania magnesów, aby zapobiec przyczepieniu się magnesów do przedmiotów ferromagnetycznych, ułatwiając obsługę i transport.
Ja... Opcjonalna stacja dokująca jest wyposażona w cztery ciężkie gumkowe koła, umożliwiające jej ciągnięcie wzdłuż, zmniejszając intensywność pracy;
Ja... Można zainstalować opcjonalny wózek z jednostką główną, który może popchnąć rozmontowaną jednostkę główną, aby poruszać się bez potrzeby, aby dwie osoby ją nosiły.
Ja... Można zainstalować opcjonalny przełącznik przeciwderzający, aby zapobiec zderzeniom z przeszkodami z przodu z powodu niewłaściwego sterowania;
Ja... Opcjonalna konfiguracja z regulowanym pojedynczym kątem widzenia dla komputerów tabletów;
Ja... Opcjonalna konfiguracja obejmuje regulowaną sterowaną komputerowo i obracającą się regulację kąta widzenia 2D;
Ja... opcjonalne sterowanie ruchem kierownicą prostą;
Ja... opcjonalne sterowanie kierownicą motocykla;
Ja... Można dodać sterowanie drutowym;
Ja... Można dodać funkcję sterowania bezprzewodowego;
Ja... Opcjonalna funkcja: funkcja hamulca.
Główne cechy oprogramowania do raportowania:
Ja... AutomatyczneCAD.Wykrywanie i rysowanie
Ja... funkcja projektowania plastry
Ja... Funkcja generowania sprawozdań z badań
Ja... Analiza kształtu i wielkości wad
Ja... Wady można wykryć poprzez kontrolę wzrokową, ultradźwięki, próby komory próżniowej i cząstek magnetycznych.
Ja... Wymienić liczbę i lokalizację wad dla każdej deski bezpośrednio.
Lista podstawowych konfiguracji:
(1) Odłączalna jednostka główna: 1 jednostka
(2) 12-calowy tablet o wytrzymałym ekranie dotykowym: 1 jednostka
(3) Oprogramowanie do badań i analiz: 1 zestaw
(4) Oprogramowanie do raportu graficznego: 1 zestaw
(5) Ładowarka baterii i ładowarka: 1 zestaw
(7) Uchwyt do komputera: 1 zestaw
8) Śruby montażowe do komputerów: 2 sztuk
(9) Jeden zestaw płyt testowych porównawczych: po jednej z 6 mm, 8 mm, 10 mm i 12 mm.
(1 0) Pudełka transportowe: 3 sztuk
Opcjonalna konfiguracja
Ja... Dostępny jest opcjonalny dok do usuwania i przechowywania magnesów, aby zapobiec przyczepieniu się magnesów do przedmiotów ferromagnetycznych, ułatwiając obsługę i transport.
Ja... Opcjonalna stacja dokująca jest wyposażona w cztery ciężkie gumkowe koła, umożliwiające jej ciągnięcie wzdłuż, zmniejszając intensywność pracy;
Ja... Można zainstalować opcjonalny wózek z jednostką główną, który może popchnąć rozmontowaną jednostkę główną, aby poruszać się bez potrzeby, aby dwie osoby ją nosiły.
Ja... Można zainstalować opcjonalny przełącznik przeciwderzający, aby zapobiec zderzeniom z przeszkodami z przodu z powodu niewłaściwego sterowania;
Ja... Opcjonalna konfiguracja z regulowanym pojedynczym kątem widzenia dla komputerów tabletów;
Ja... Opcjonalna konfiguracja obejmuje regulowaną sterowaną komputerowo i obracającą się regulację kąta widzenia 2D;
Ja... opcjonalne sterowanie ruchem kierownicą prostą;
Ja... opcjonalne sterowanie kierownicą motocykla;
Ja... Można dodać sterowanie drutowym;
Ja... Można dodać funkcję sterowania bezprzewodowego;
Ja... Opcjonalna funkcja: funkcja hamulca.
