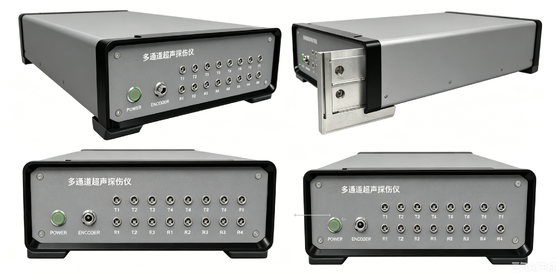

Seria HFD-UT Precyzyjny przemysłowy moduł ultradźwiękowy Surowe dane wyjściowe AD Wielofunkcyjne testowanie ultradźwiękowe Sprzęt do wtórnego rozwoju
Seria HFD-UT2C/UT4C/UT8C/1616C/UT40C to nasza nowa wielokanałowa platforma do akwizycji danych ultradźwiękowych i rozwoju wtórnego. Integruje ultradźwiękową transmisję wysokiego napięcia, odbiór sygnału echa, wzmocnienie, funkcje pozyskiwania i przetwarzania AD. Poza tym zapewnia użytkownikowi dodatkowe możliwości w zakresie opracowywania nowego oprogramowania. Przetwarzanie danych zarejestrowanych przez HFD-UT2C~UT40C umożliwia użytkownikom dostosowywanie funkcji i interfejsów, a następnie integrację ich z systemem w celu utworzenia różnorodnych systemów zastosowań ultradźwiękowych.

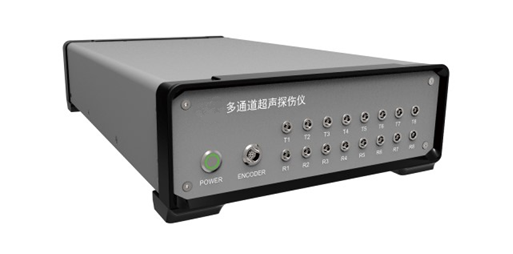

HFD-UT8C oznacza, że instrument ma 8 kanałów UT i kanały można blokować.
*Uwaga: Jeśli potrzebnych jest więcej kanałów, należy wziąć pod uwagę model HFD-UT40C, który obsługuje 40 kanałów UT.
Dane techniczne:
|
Emiter
|
|
PRF
|
25～10 kHz
|
|
Woltaż
|
Ujemna fala prostokątna, -25～-300 V, krokowe 25 V
|
|
Szerokość impulsu
|
30～1000 ns,5ns Stepowanie
|
|
Spust
|
Wewnętrzny/zewnętrzny/koder
|
|
Odbiornik
|
|
Poziomy błąd liniowości
|
≤0,4%
|
|
Błąd liniowości pionowej
|
≤3%
|
|
Nadmiar wrażliwości
|
≥56dB przy użyciu sondy 2.5P20 do wykrywania bloku 200mm z płaskim otworem w dnie Φ2.
|
|
Tłumienie
|
400, 80
|
|
Częstotliwość próbkowania
|
100M
|
|
Częstotliwość robocza
|
0,5～15 MHz
|
|
Osiągać
|
0,0～110,0 dB
|
|
Filtr
|
Szerokopasmowe i wąskopasmowe
|
|
Sprostowanie
|
Pozytywne, negatywne, pełne, RF, widmo
|
|
Przesłuchy pomiędzy kanałami
|
> 60dB
|
|
Maksymalny sygnał wejściowy
|
14VPP
|
|
Zasięg
|
0,0～10000 mm (fala podłużna stali), ciągłość regulowana, minimalny krok 0,1 mm
|
|
Opóźnienie wyświetlania
|
0～999,9 μs
|
|
Przesunięcie wyświetlacza
|
-7,5～3000μs
|
|
Przetwarzanie sygnału
|
|
Brama
|
A,B
|
|
Brama punktu początkowego
|
Pełny zakres
|
|
Szerokość bramy
|
Punkt wyjścia do pełnego zakresu
|
|
Wysokość bramy
|
5～95%
|
|
Tryb testowy
|
Granica, szczyt
|
|
Wyświetlanie danych
|
Czytanie w bramce: zasięg i ścieżka dźwiękowa
|
|
Pomiar rozdzielczości
|
0,1 mm
|
|
Systemowe/inne
|
|
Zużycie energii
|
15W,różni się w zależności od konfiguracji
|
|
Transmisja danych
|
Ethernet 1000M
|
|
Kąt
|
L-Skan -75°～+75°, regulacja stopnia 0,1, 1, 10; Skan S -75°～+75°, automatyczna optymalizacja krokowa
|
|
Rozmiar
|
188×238×403; 100×200×300
|
|
Port
|
Pytanie 5
|
|
Port kodera
|
2 Enkoder inkrementujący
|
|
Port USB
|
2
|
|
Port we/wy
|
Typ okrągły
|
|
Port sieciowy
|
Ethernet 100M/1000M
|
|
Port debugowania
|
KOM 1
|
Zasada konstrukcyjna:
HFD-UT8C jest niezależnym modułem, który jest podłączony do hosta monitorującego za pomocą kabla sieciowego. Oprogramowanie działające na hoście monitorującym wysyła instrukcje do urządzenia HFD-UT8C poprzez interfejs sieciowy i odbiera dane zwrócone z urządzenia HFD-UT8C, jak pokazano na poniższym rysunku.
Cechy:
Rozwój wtórny
l Udostępnij pełny zestaw przykładowych programów klienckich, kod źródłowy DEMO. Kod DEMO ma już podstawowe wielokanałowe funkcje ultradźwiękowe. Użytkownicy mogą odwoływać się do kodu DEMO w celu dalszego rozwoju lub dodawać funkcje bezpośrednio do kodu DEMO w celu programowania.
l Przemyślanie zaprojektowany dodatkowy dostęp do programowania umożliwia intuicyjne i proste programowanie, wspierając ręczne debugowanie. Przed zaprogramowaniem użytkownik może ręcznie wysłać przyrządy do HFD-UT2C~UT40C w celu sprawdzenia efektu modyfikacji parametrów
Doskonałe właściwości fizyczne
l Wewnętrzny zintegrowany obwód wzbudzenia ultradźwiękowego, ujemna fala prostokątna, regulowane napięcie od -25V do -300V, regulowana szerokość impulsu od 30ns do 1000ns, maksymalne dopasowanie do różnych typów elementów nadawczych.
l Wewnętrznie zintegrowany z większością funkcji przetwarzania i wykrywania sygnałów wymaganych przez ultradźwiękowy przyrząd do wykrywania wad, takimi jak kompresja fali A, wykrywanie bramki, pomiar ścieżki dźwiękowej itp., umożliwia szybkie skonfigurowanie standardowego ultradźwiękowego systemu wykrywania wad.
l Oferuje surowe dane do przetwarzania przez użytkownika, wysyłając surowe dane dotyczące pozyskiwania AD do klientów
