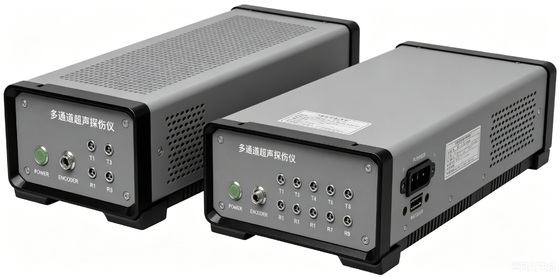

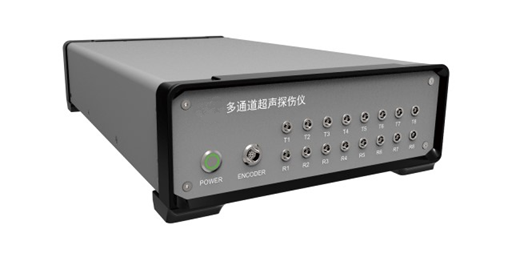

Wielokanalizowy wykrywacz błędów ultradźwiękowych HFD-UT
Seria HFD-UT2C/UT4C/UT8C/1616C/UT40C jest naszą nową wielokanałową platformą ultradźwiękową pozyskiwania danych i rozwoju wtórnego.odbiór sygnału echa, wzmocnienia, akwizycji i przetwarzania AD.Oprócz tego zapewnia użytkownikowi dodatkowe możliwości tworzenia nowego oprogramowania - przetwarzanie danych rejestrowanych przez HFD-UT2C~UT40C umożliwia użytkownikom dostosowanie funkcji i interfejsów, a następnie zintegrować je z systemem w celu utworzenia różnych systemów zastosowań ultradźwiękowych.
HFD-UT8C oznacza, że przyrząd posiada 8 kanałów UT i kanały są blokowalne.
* Uwaga: Jeśli potrzeba więcej kanałów, należy wziąć pod uwagę HFD-UT40C, który obsługuje 40 kanałów UT.
Specyfikacje:
|
Emitent
|
|
PRF
|
25/10 kHz
|
|
napięcie
|
Negatywna fala kwadratowa -25/-300V, 25V
|
|
Szerokość impulsu
|
30/1000 ns,5ns Krok
|
|
Wypalnik
|
Wewnętrzny/ Zewnętrzny/ Encoder
|
|
Odbiornik
|
|
Błąd w poziomej liniowości
|
≤ 0,4%
|
|
Błąd liniarności pionowej
|
≤ 3%
|
|
Nadmierna wrażliwość
|
≥ 56 dB przy użyciu sondy 2,5P20 do wykrywania bloku 200 mm z płaską dziurą dna Φ2.
|
|
Dampingowanie
|
400, 80
|
|
Wskaźnik pobierania próbek
|
100M
|
|
Częstotliwość pracy
|
0.5/15 MHz
|
|
Zyski
|
0.0/110.0 dB
|
|
Filtr
|
szerokopasmowe i wąskopasmowe
|
|
Poprawka
|
Pozytywny, ujemny, pełny, RF, widmo
|
|
Przesłuchanie między kanałami
|
> 60 dB
|
|
Maksymalny sygnał wejściowy
|
14VPP
|
|
Obejście
|
0.0/10000 mm (wolna długodystansowa), regulowana w ciągłości, min krok 0,1 mm
|
|
Opóźnienie wyświetlania
|
0/9990,9 μs
|
|
Przesunięcie wyświetlacza
|
- Siedem.5/3000 μs
|
|
Przetwarzanie sygnałów
|
|
Wrota
|
A,B
|
|
Wrota punktu wyjścia
|
Pełny zakres
|
|
Szerokość bramy
|
Punkt wyjścia do pełnego zasięgu
|
|
Wysokość bramy
|
5/95%
|
|
Tryb testowania
|
Granica, szczyt
|
|
Wyświetlanie danych
|
Czytanie w bramie: zasięg i ścieżka dźwiękowa
|
|
Rozdzielczość pomiarowa
|
00,1 mm
|
|
System/inne
|
|
Zużycie energii
|
15 W,W zależności od konfiguracji
|
|
Przekazywanie danych
|
1000M Ethernet
|
|
Kąt
|
L-Scan -75°/+75°, krok 0.1, 1, 10 regulowane; S-Scan -75°/+75°, automatyczna optymalizacja stopniowa
|
|
Wielkość
|
188×238×403; 100×200×300
|
|
Port
|
Q5
|
|
Port kodujący
|
2 Koder przyrostowy
|
|
Port USB
|
2
|
|
Port w/wy
|
Rodzaj okrągły
|
|
Port netto
|
100M/1000M Ethernet
|
|
Port do debugowania
|
Rozporządzenie Rady (WE) nr
|
Zasada strukturalna:
HFD-UT8C jest niezależnym modułem, który jest podłączony do hosta monitorowania za pośrednictwem kabla sieciowego.Oprogramowanie uruchamiane na hostach monitorujących wysyła instrukcje do HFD-UT8C za pośrednictwem interfejsu sieciowego, i otrzymuje dane zwrócone z HFD-UT8C, jak pokazano na rysunku poniżej.
Charakterystyka:
Wydarzenia wtórne
Ja... Zapewnić pełny zestaw programów przykładowych klienta DEMO kod źródłowy.Użytkownicy mogą odwoływać się do kodu DEMO dla rozwoju wtórnego lub dodawać funkcje bezpośrednio do kodu DEMO dla rozwoju..
Ja... Przemyślany, wtórny dostęp do programowania umożliwia intuicyjne i proste programowanie, wspierające ręczne debugowanie.Użytkownik może wysyłać instrumenty do HFD-UT2C~UT40C ręcznie w celu przetestowania wpływu modyfikacji parametrów
Doskonałe cechy fizyczne
Ja... Wewnętrzny zintegrowany obwód ekscytacji ultradźwiękowej, kształt fali kwadratowej ujemnej, napięcie regulowane od - 25V do - 300V, szerokość impulsu regulowana od 30ns do 1000ns,maksymalne dopasowanie do różnych typów elementów nadających.
Ja... Wewnętrzne zintegrowane z większością funkcji przetwarzania sygnału i wykrywania wymaganych przez ultradźwiękowy instrument wykrywający usterki, takie jak kompresja fal A, wykrywanie bram, pomiar ścieżki dźwiękowej,itd.., można szybko skonfigurować standardowy ultradźwiękowy system wykrywania usterek.
Ja... Oferuje surowe dane do przetwarzania przez użytkownika poprzez wysyłanie surowych danych nabycia AD do klientów
