HPA-620 Wielofunkcyjny wykrywacz błędów ultradźwiękowych Wsparcie sondy podwójnej matrycy i automatyczne skanujące instrument NDT

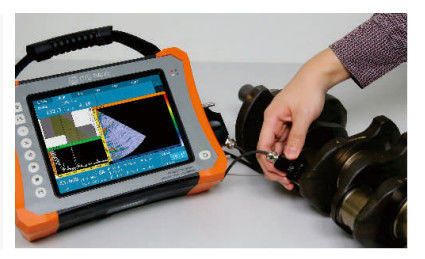

Duży Obraz : HPA-620 Wielofunkcyjny wykrywacz błędów ultradźwiękowych Wsparcie sondy podwójnej matrycy i automatyczne skanujące instrument NDT

Szczegóły Produktu:

Miejsce pochodzenia:	Chiny
Nazwa handlowa:	HUATEC
Orzecznictwo:	CE
Numer modelu:	HPA-620

Zapłata:

Minimalne zamówienie:	1 zestaw
Cena:	USD42090/set - USD47580/set
Szczegóły pakowania:	Zewnętrzne opakowanie kartonowe
Czas dostawy:	20-30 dni roboczych po otrzymaniu płatności
Zasady płatności:	T/T, Western Union, PayPal, L/C.

Kontakt

HPA-620 Wielofunkcyjny wykrywacz błędów ultradźwiękowych Wsparcie sondy podwójnej matrycy i automatyczne skanujące instrument NDT

Opis

Wyświetlacz:

10Ekran dotykowy o wymiarze 0,4 cala

Składowanie:

Wewnętrzna: 64 GB; Zewnętrzne: dysk flash USB

AC:

100 V~240 V 50 Hz/60 Hz

Ocena ochrony wnikania:

IP65

Podkreślić:

Detektor błędów ultradźwiękowych z podwójnymi sondami

Instrument NDT do automatycznego skanowania

Wielofunkcyjny detektor wad z gwarancją

Wielofunkcyjny defektoskop ultradźwiękowy HPA-620 obsługuje sondy z podwójną matrycą i automatyczny przyrząd skanujący NDT

HPA-620 jest przenośnym defektoskopem Phased Array 32:128PR.

Wyposażony jest w konwencjonalny moduł inspekcji ultradźwiękowej, moduł TOFD, konwencjonalny moduł Phased Array, obsługujący jednoczesne skanowanie TOFD i Phased Array, a także sondy dual-array. Wyposażony w wodoodporny i olejoodporny ekran dotykowy oraz możliwość rejestrowania danych z całego przebiegu testów,HPA-620 to zaawansowany, inteligentny defektoskop Phased Array.

Parametr:

Kanały
Tryb	Tryb PA	Tryb UT	Tryb TOFD
Numer	32:128	2	2
Parametr fizyczny
Wyświetlacz	Ekran dotykowy o przekątnej 10,4 cala
Import	1 IPEX, 4 C5
Porty we/wy	2 USB 3.0 (HOST), 1 USB 2.0 (HOST)
	DP (DisplayPort) (można przesyłać do HDMI)
	Wi-Fi
	Port enkodera LEMO 1B
	Port we/wy TTL
GPS	Tak
Składowanie	Wewnętrzna: 64 GB; Zewnętrzne: dysk flash USB
Waga	5kg (bez akumulatora)
Wymiary	350 mm × 250 mm × 130 mm
(dł. × szer. × wys.)
AC	100 V~240 V 50 Hz/60 Hz
DC	13,5 V
Typ baterii	Bateria litowa
Pojemność baterii	Podwójna bateria, każda <100Wh
Żywotność baterii	≥4,5 godz
Temperatura	Zakres temperatury roboczej: -10 ℃ ~ 40 ℃
	Zakres temperatury przechowywania: -20 ℃ ~ 60 ℃
Stopień ochrony przed wnikaniem	IP65
UT
PRF	25 Hz ~ 10 kHz
Napięcie nadajnika	75 V ~ 250 V (obciążenie 50 Ω)
Szerokość impulsu	30 ns ~ 1000 ns, z krokiem 5 ns
Tłumienie	400Ω, 80Ω
Częstotliwość próbkowania	100 MHz
Przepustowość łącza	0,5 MHz ~ 20 MHz (-3 dB)
Osiągać	0,0 dB ~ 110,0 dB
Nadwyżka wrażliwości	≥60dB (wąskie pasmo), ≥52dB (szerokie pasmo) (przetworniki 2,5P20, otwory 200mmφ2 z płaskim dnem)
Błąd liniowości pionowej	≤3%
Poziomy błąd liniowości	≤0,1%
Rezolucja	≥26dB(2,5P20)
Zakres dynamiczny	≥30dB
Filtr	Górnoprzepustowy, dolnoprzepustowy i wielokrotny wąskopasmowy
Sprostowanie	RF (tryb TOFD), pełna fala, półfala +, półfala –
Kanały	2 kanały
Maksymalny zasięg	10000mm (w fali podłużnej stali)
Brama	A/B/G
Gwiazda Bramy	Pełny zakres
Szerokość bramy	Brama startuje w pełnym zakresie
Próg bramy	1 ~ 99%
Alarm	Dźwięk/optyka
Punkt pomiarowy	Przód/szczyt
TCG	16
Układ fazowy
Kanały	32:128
Maksymalna przysłona	32 elementy
Maksymalne elementy	128 elementów
Prawo ostrości	≥1024
Kąt skanowania	-89°~89°
Kalibrowanie	Prędkość, opóźnienie, TCG, ACG, enkoder
Objętość testowa	1000mm
Minimalny przyrost kąta	0,1° (automatyczna regulacja)
Częstotliwość próbkowania	100 MHz, 10 bitów
Sprostowanie	Pełna fala
Wysokość ekranu A-scan	800% wysokości ekranu (maksymalna)
Regulowane wzmocnienie analogowe	80dB
Maks. PRF	20 kHz
Napięcie nadajnika	20 V ~ 110 V (obciążenie 50 Ω)
Typ impulsu	Bipolarna fala prostokątna
Szerokość impulsu	30 ns ~ 1000 ns, krok co 5 ns
Przepustowość łącza	0,5 MHz ~ 20 MHz (-3 dB)
Filtr	Górnoprzepustowy, dolnoprzepustowy, wielokrotny wąskopasmowy
Wyzwalanie	Enkoder, oparty na czasie
Punkt pomiarowy	Przód/szczyt
Odczyt	Amplituda; ścieżka wiązki; poziomy; głębokość
Rozdzielczość pomiaru	0,5 mm
Tryb skanowania	L/S/C/D – skanowanie
Długość skanowania	≥15 metrów
Szybkość skanowania	≥30 mm/s

Cechy:

Kanały inspekcji

38:128PR Moduł Phased Array
Jednoczesne skanowanie TOFD i Phased Array
Obsługuje sondy z podwójną matrycą
2-kanałowy TOFD; 2-kanałowe konwencjonalne badanie ultradźwiękowe

Funkcjonalność HPA-620 zapewnia duże zadowolenie różnorodnych wymagań użytkowników.

Moduł układu fazowego

Konwencjonalna kontrola spoiny czołowej; Konwencjonalna kontrola spoin czołowych (z jednoczesnym skanowaniem TOFD i Phased Array)
Konwencjonalna kontrola płytek za pomocą skanu C
Konwencjonalna kontrola śrub
Konwencjonalna kontrola korozji
Kontrola TKY

Moduł TOFD

Konfiguracja parametrów procedury; konfiguracja parametrów sondy i klina

Użytkownicy są w stanie obliczyć odpowiednie parametry na podstawie parametrów sondy i procedury, w tym: PCS, pokrycie skanowania, pokrycie dna, kąty zawarte w wiązce.

Wyświetlacz

HPA-620 jest wyposażony w 10,4-calowy ekran TFT klasy przemysłowej z możliwością obsługi dotykowej, zapewniający optymalne wyświetlanie przy mocnym świetle i na zewnątrz.

Projekt procedury

Oferując modele symulacji procesów, HPA-620 może również budować model, importując wymiary obiektów za pomocą oprogramowania CAD. Dostosuj dedykowany proces kontroli użytkowników i zapewnij kompleksową obsługę pełnej gamy rozwiązań.

Zakres:

Ÿ Konwencjonalna kontrola spoin

Ÿ Inspekcja metodą Phased Array materiałów kompozytowych metodą C-scan

Ÿ Kontrola śrub i rur gwintowanych

Ÿ Kontrola złączy PE

Ÿ Rozwiązanie kontroli spoin rur o małej średnicy

HPA-620 Wielofunkcyjny wykrywacz błędów ultradźwiękowych Wsparcie sondy podwójnej matrycy i automatyczne skanujące instrument NDT 0
