HDR-A90 Microfocus X-ray Machine HD Flat Panel Detector Wielofunkcyjny urządzenie do testowania wymiarów i pustki

Źródło promieniowania rentgenowskiego

Typ

Zamknięty, mikrofokus

Maksymalne napięcie lampy

90 kV

Maksymalny prąd lampy

200µA

Rozmiar plamki ogniskowej

5μm

Funkcjonować

Automatyczne podgrzewanie

Detektor płaski

Efektywna powierzchnia

130mm*130mm

Rozmiar piksela

85μm

Rezolucja

1536*1536

Liczba klatek na sekundę

20 kl./s

Kąt pochylenia

60°

Tabela

Rozmiar

530 mm * 530 mm

Wykrywalny obszar

500 mm * 500 mm

Maksymalne obciążenie

10 kg

Sprzęt

Powiększenie

Geometria 200X

System 1500X

Szybkość inspekcji

Maks. 3,0 s/punkt

Wymiary

1360 mm (dł.) * 1365 mm (szer.) * 1730 mm (wys.)

Waga

1200 kg

Zasilanie

AC110-220V 50/60HZ

Maksymalna moc

1500 W

Komputer przemysłowy

Procesor I5, 8G RAM, 500GB SSD

Wyświetlacz

24-calowy wyświetlacz HDMI

Bezpieczeństwo

Wyciek promieniowania

Brak wycieków, międzynarodowy standard: ≤1μSv/godz

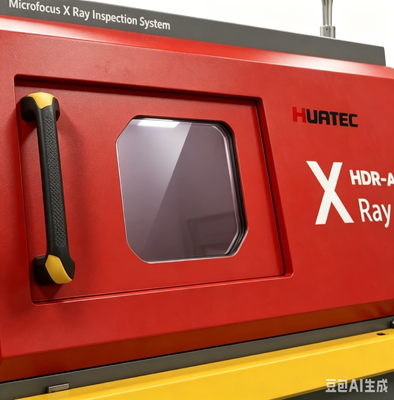

Okno obserwacyjne ze szkła ołowiowego

Przezroczyste okno ze szkła ołowiowego chroni przed promieniowaniem, umożliwiając obserwację stanu wewnętrznego.

Blokada bezpieczeństwa okna i tylnych drzwi

Gdy użytkownik otworzy okno lub tylne drzwi, lampa rentgenowska natychmiast się wyłączy. Kiedy okno lub tylne drzwi są otwarte, użytkownicy nie mogą włączyć prześwietlenia.

Elektromagnetyczny wyłącznik bezpieczeństwa

Zablokuj po włączeniu prześwietlenia, użytkownicy nie będą mogli otworzyć okna obserwacyjnego.

Zatrzymanie awaryjne

Naciśnij obok pozycji roboczej, aby wyłączyć

Ochrona rur

Użytkownik nie może pozostawić oprogramowania, jeśli nie zamkniesz lampy rentgenowskiej.

Moduł funkcyjny

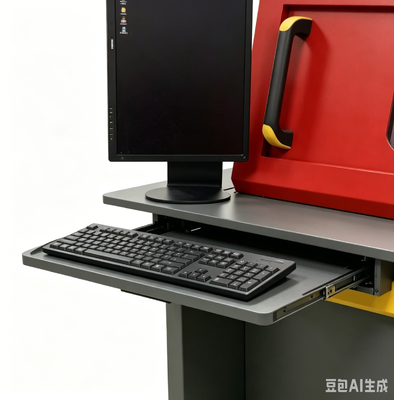

Działanie

Klawiatura i mysz mogą zakończyć wszystkie operacje

Lampa rentgenowska

kontrola

Kliknięcie myszką przycisku X może włączyć lub wyłączyć prześwietlenie. Obok zostanie wyświetlona wartość napięcia i prądu lampy w czasie rzeczywistym. Użytkownicy mogą kliknąć przycisk w górę lub w dół, przeciągnąć suwak lub wpisać, aby dostosować.

Pasek stanu

Wskazuje stan blokady, stan wstępnego nagrzania i stan prześwietlenia, migając na przemian na czerwono i zielono.

Regulacja efektu obrazu

Jasność, kontrast i wzmocnienie obrazu można dowolnie regulować, aby uzyskać zadowalający wynik.

Lista produktów

Użytkownicy mogą zapisywać parametry kontroli, takie jak położenie w osi Z, jasność, kontrast i wzmocnienie, a także mogą bezpośrednio wywoływać parametry podczas kontroli tego samego produktu, aby poprawić efektywność kontroli.

Nawigacja

okno

Gdy aparat zrobi zdjęcie stołu, kliknij w dowolnym miejscu na zdjęciu, stół przesunie się w wybrane miejsce i wyświetli się na ekranie.

Stan osi ruchu

Wyświetlaj współrzędne w czasie rzeczywistym.

Wynik kontroli

Wyniki pomiarów (liczba pustych przestrzeni, odległość, powierzchnia itp., ustawione przez użytkowników) są wyświetlane w kolejności.

Kontrola prędkości

Prędkość ruchu każdej osi można ustawić na wolną, normalną i szybką.

Wskaźnik pustek

pomiar

Automatyczne obliczenia

Kliknij dwa punkty, aby wyznaczyć prostokąt. Oprogramowanie automatycznie wyszukuje i mierzy krawędź kulki lutowniczej w prostokącie, pole i wewnętrzne puste przestrzenie, a także może uzyskać dane dotyczące liczby pustych przestrzeni, powierzchni kulki lutowniczej, obwodu, największej objętości pustej przestrzeni, długości i szerokości oraz wskazuje NG lub OK za pomocą koloru czerwonego i zielonego.

Regulacja parametrów

Użytkownicy mogą dostosować próg skali szarości, piksel, kontrast, filtrowanie rozmiaru i inne parametry, aby uzyskać dokładne wyniki automatycznych obliczeń.

Dodaj puste przestrzenie

ręcznie

Użytkownicy mogą narysować wielokąt lub dowolną figurę i obliczyć ją jako pustkę w współczynniku pustki.

Ratować

parametry

Użytkownicy mogą zapisywać parametry, takie jak próg skali szarości, piksel, kontrast, filtrowanie rozmiaru i inne parametry, a także mogą bezpośrednio wywoływać parametry podczas wykrywania tego samego produktu, aby poprawić skuteczność wykrywania.

Inna funkcja pomiaru

Dystans

Kliknij punkty A i B, aby ustawić je jako linię bazową, a następnie kliknij punkt C, aby zmierzyć odległość w pionie od punktu C do linii bazowej.

Stawka odległości

Służy głównie do pomiaru szybkości lutowania otworu przelotowego. Ustaw o jeden punkt „D” więcej niż odległość. Podziel odległość pionową od punktu D do linii bazowej przez odległość pionową punktu C, aby otrzymać procentowy stosunek pionowej odległości D do C.

Kąt

Kliknij punkty A i B, aby ustawić je jako linię bazową, a następnie kliknij punkt C, aby zmierzyć kąt pomiędzy promieniami BA i BC.

Promień

Stosowany jest głównie do pomiaru elementów okrągłych, takich jak kulki lutownicze. Kliknij trzy punkty, aby wyznaczyć okrąg i zmierzyć obwód, powierzchnię i promień.

Obwód

Służy głównie do pomiaru elementów kwadratowych, kliknij dwa punkty, aby określić kwadrat, zmierzyć długość, szerokość i powierzchnię.

Kontrola automatyczna

Ustawienie ręczne

Użytkownicy mogą ustawić dowolne pozycje na stole jako punkty kontrolne, oprogramowanie automatycznie sprawdzi i zapisze obraz.

Szyk

W przypadku regularnych punktów kontroli wystarczy ustawić dwa punkty kontroli oraz liczbę wierszy i kolumn, a oprogramowanie automatycznie sprawdzi każdy punkt i zapisze zdjęcia.

Automatyczny

identyfikacja

W przypadku punktów kontrolnych o oczywistych cechach oprogramowanie automatycznie identyfikuje pozycje, dokonuje pomiarów i zapisuje obraz.
