HMLF-2020 Magnetyczny skaner wycieków płytki dolnej zbiornika

Skaner wycieków strumienia magnetycznego korozji dna zbiornika HMLF-2020 jest jednym z najbardziej zaawansowanych na świecie systemów wykrywania korozji dna zbiornika, integrującym wiele technologii. Stosowany jest głównie do wykrywania wycieków strumienia magnetycznego w przypadku korozji dna zbiorników w przemyśle naftowym i chemicznym. System składa się ze 192 sond cewkowych MLF Halla i 64 sond Halla LMA, co pozwala na wykrycie uszkodzeń korozyjnych na dnie zbiornika oraz określenie, na której powierzchni (górnej lub dolnej) znajduje się defekt. Połączenie tych dwóch wyników wykrywania znacznie pomaga w analizie przyczyn korozji, zapobieganiu korozji i ocenie ryzyka.

• Sprzęt ma podzieloną konstrukcję, a jednostkę główną i części magnesu można oddzielić, co ułatwia demontaż i wygodny transport;
• 256 szt. czujników;
• Szerokość skanowania 300mm;
• Szybkość wykrywania: 500 mm;
• Potrafi rozróżnić defekty na górnej i dolnej powierzchni;
• Wyposażony w skierowane do przodu reflektory drogowe i mijania;
• Posiada podświetlenie lokalizacji wady i linię wskaźnika laserowego lokalizacji wady;
• Zawiera migające światło lotu wskazujące miejsce umieszczenia urządzenia;
• Posiada podwójne linie wskaźnika laserowego przedstawiające trajektorię urządzenia do przodu;
• Posiada port ładowania telefonu komórkowego;
• Posiada funkcję ładowania tabletu;
• Opcjonalna bateria litowa o dużej pojemności 54 Ah, zapewniająca ponad 8 godzin pracy na baterii;
• Wytrzymały komputer z ekranem dotykowym o przekątnej 12 cali, lekki i łatwy do przenoszenia;
• Pozyskiwanie i analiza danych w czasie rzeczywistym;
• Precyzyjny enkoder mechaniczny produkcji niemieckiej ma błąd długości wynoszący 3 mm.
• Silnik sprowadzany jest bezpośrednio z Niemiec, co zapewnia płynną pracę i niezawodną jakość.

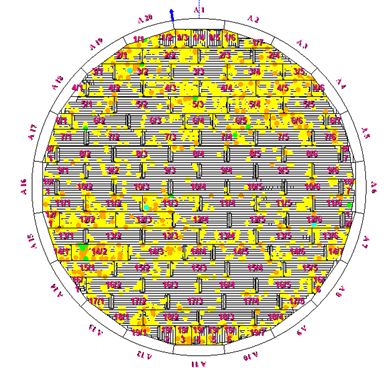

• systemy mogą automatycznie rysować grafiki CAD całej dolnej płyty zbiornika, lokalizować skorodowane obszary i używać różnych kolorów do wskazania stopnia korozji.
• pomiar grubości, komorę próżniową i badanie cząstek magnetycznych można dodać do grafiki płyty dennej zbiornika i kompleksowo wyświetlić w raporcie, aby wygenerować raport z inspekcji całej płyty dennej zbiornika.
• Posiada funkcję porównywania i nakładania, dzięki której można porównać wykryte tym razem wyniki z poprzednimi, aby określić zmiany w defektach.
• Posiada konstrukcję łatania i funkcje statystyczne, zapewniając silne wsparcie dla personelu zajmującego się konserwacją zbiorników.
• Drążki hydrauliczne urządzenia umożliwiają inspektorom łatwe podniesienie mostu magnetycznego z płyty podstawy.

• Dostępna jest opcjonalna stacja do usuwania i przechowywania magnesów, która zapobiega przyleganiu magnesów do przedmiotów ferromagnetycznych, co ułatwia obsługę i transport.
• Opcjonalna stacja dokująca jest wyposażona w cztery wytrzymałe gumowe koła, które umożliwiają jej ciągnięcie, co zmniejsza pracochłonność;
• Można zainstalować opcjonalny wózek na jednostkę główną, który może popychać zdemontowaną jednostkę główną w celu przemieszczania się bez konieczności noszenia jej przez dwie osoby.
• Można zainstalować opcjonalny wyłącznik antykolizyjny, aby zapobiec kolizjom z przeszkodami z przodu w wyniku niewłaściwej kontroli;
• Opcjonalna konfiguracja z regulowanym pojedynczym kątem widzenia dla tabletów;
• Opcjonalna konfiguracja obejmuje regulowaną, sterowaną komputerowo i obrotową regulację kąta widzenia 2D;
• Opcjonalna kontrola działania na prostej kierownicy;
• Opcjonalne sterowanie kierownicą motocykla;
• Można dodać przewodowe sterowanie pracą;
• Można dodać funkcję sterowania bezprzewodowego;
• Opcja opcjonalna: funkcja hamowania.

• Zautomatyzowane wykrywanie i rysowanie CAD
• funkcja projektowania poprawek
• Funkcja generowania raportów z testów
• Analiza kształtu i rozmiaru defektów
• Wady można wykryć poprzez kontrolę wzrokową, badanie ultradźwiękowe, badanie w komorze próżniowej i badanie cząstek magnetycznych.
• Podaj bezpośrednio liczbę i lokalizację usterek dla każdej płyty.

1. Odłączana jednostka główna: 1 jednostka
2. 12-calowy, wytrzymały tablet z ekranem dotykowym: 1 szt
3. Oprogramowanie do testowania i analizy: 1 zestaw
4. Oprogramowanie do tworzenia raportów graficznych: 1 zestaw
5. Ładowarka i ładowarka: 1 zestaw
6. Wspornik do montażu komputera: 1 zestaw
7. Śruby mocujące komputer: 2szt
8. Jeden zestaw płytek do testów porównawczych: po jednej o średnicy 6 mm, 8 mm, 10 mm i 12 mm.
9. Skrzynie transportowe: 3 szt
