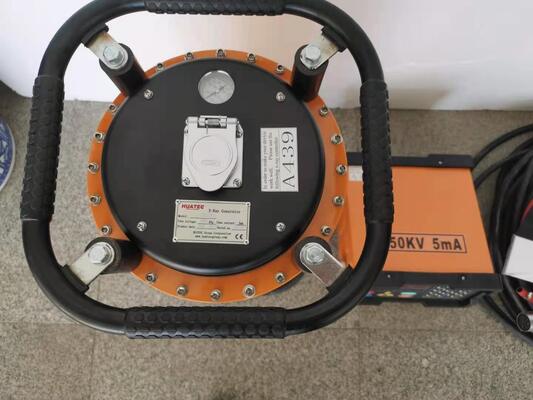

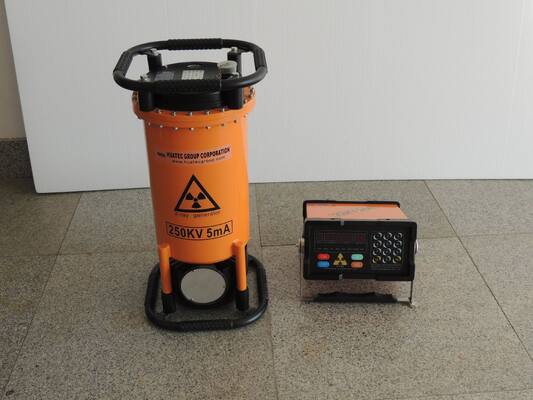

XXG-2505 Mini przenośny defektoskop rentgenowski Sprzęt rentgenowski NDT do kontroli spoin
Charakterystyka funkcjonalna:
Defektoskop rentgenowski serii HUATEC XXG wyprodukowany przez naszą firmę HUATEC Group Corporation,które wykorzystują techniki impulsów o zmiennej i stałej częstotliwości. XXG/XXQKontrolery serii mają nowatorską strukturę, doskonałą wydajność i wygodędo przenoszenia itp. znaków. Opiera się na mikrokomputerowym systemie sterowania i strukturze modułowej, co sprawia, że maszyna integralna uzyskuje lepszą stabilność i niezawodność. Dla wygodyklientów maszyna oferuje również funkcję postarzania, która zwiększa jej żywotność. W naszym generatorze zastosowano izolację gazową, wymuszone chłodzenie powietrzem i uziemioną anodęma doskonałe właściwości małej objętości i lekkości. Produkty były szeroko rozpowszechnione wykorzystywane do badań nieniszczących w przemyśle lotów kosmicznych, przemyśle inżynierii spawalniczej,przemysł stoczniowy, przemysł rur kotłowych, przemysł petrochemiczny, produkcja samolotów, przemysł konserwacyjny, przemysł motoryzacyjny, przemysł obronny itp.
Główne parametry techniczne
|
TYP
PRZEDMIOT
|
XXG2505
|
|
Maksymalna grubość penetracji Stal (A3)
|
40mm
|
|
Odległość ogniskowa
|
600mm
|
|
Czas narażenia
|
5 minut
|
|
Typ filmu
|
HUATEC D7
|
Podwójna folia ołowiana Ekran wzmacniający
|
0,03
|
|
Utylizacja ciemni
|
20±2℃
|
|
Rozwój
|
5 minut
|
|
Czerń
|
1,5
|
|
Wejście
|
Napięcie (V)
|
220 V ± 10%
|
|
Wydajność (KVA)
|
2.0
|
|
Wyjście
|
Napięcie lampy (KVP)
|
100 ~ 250 kv
|
|
Prąd lampy (mA)
|
5
|
|
Stabilność
|
±1%
|
|
RTG
Rura
|
Skup się mm2
|
2,0 × 2,0
|
|
Kąt promieniowania
|
40±5°
|
|
Wrażliwość
|
k≤1,8%
|
|
Tryb pracy
|
Praca przerywana,RCzas dojrzewania do czasu chłodzenia wynosi 1:1
|
|
Rentgen
Kontroler
|
Wymiar
|
270×270×140
|
|
Waga
|
9kg
|
|
Struktura obwodu
|
Sterowanie mikrokomputerem, struktura modułowa, komunikat głosowy
|
|
RTG
Generator
|
Chłodzenie
|
Wymuś chłodzenie powietrzem
|
|
Izolacja
|
Izolacja gazowa SF6
|
|
Ciśnienie robocze
|
0,35Mpa-0,45Mpa
|
|
Wymiar
|
270×270×615
|
|
Waga (kg)
|
21 kg
|
|
Temperatura pracy
|
-20˚C~ +50˚C
|
|
|
|
|
Cechy:
◆Przyjęcie sterowania mikrokomputerowego imodułowa konstrukcja o mocnej konstrukcjizdolność przeciwzakłóceniowa iwysoka automatykaIniezawodne działanie.
◆Ustawianie parametrów, proces pracy i sygnalizacja problemów będą wyświetlane na ekranie LED.
◆Niezależny klucz starzenia jest przeznaczony dla starzenie się maszynywygodnie.
◆RCzas dojrzewania do czasu chłodzenia wynosi 1:1.
◆Sterownik może automatycznie rozpoznać typ generatora rentgenowskiego.
◆Wprowadzono wodoodporny i pyłoszczelny kolorowy panel oraz cyfrową klawiaturę dźwiękową, które umożliwiają szybki i dokładny dobór parametrów ekspozycji.
◆Zapewnij bezpieczeństwo użytkowania przyrządu, jest on zainstalowany przy przepięciu, pod napięciem,
urządzenie zabezpieczające przed nadmiernym prądem, zbyt niskim prądem i nadmierną temperaturą.
◆Wyjątkowyblokada bezpieczeństwa jestzaprojektowanyktóre chronią operatora przed szkodliwym promieniowaniem.
◆Przyjęcie szerszego zakresu wartości KV i rozwiązanie problemu trudności krótkiego zakresu radiograficznego.
◆Funkcja opóźnienia ekspozycji ------tCzas opóźnienia można ustawić na mniej niż 10 minut, aby operator nie znajdował się w miejscu pracy.
◆Dopasuj do różnych generatorów i działaj niezawodnie.
◆Liczba ekspozycji może być kumulowana.
(Po przygotowaniu urządzenia, ale wcześniejnaciśnij klawisz „ON”, możesz trzykrotnie nacisnąć klawisz „A” (klawisz opóźnienia), aby sprawdzić liczbę ekspozycji, i pnaciśnij dowolny klawisz, aby wrócić.)
◆Wz wylotem lampy ostrzegawczej ikońcówka łącząca przewódblokada drzwi-automatu.(Blokada drzwi-maszyna — po otwarciu drzwi wiodących przyrząd automatycznie odcina wysokie napięcie, aby chronić operatora)
Dostawa standardowa
|
Kierunkowa ceramiczna lampa rentgenowska
|
1 szt
|
|
|
Generator
|
1 zestaw
|
|
|
Wysokie napięcie łączy kabel
|
1 szt
|
25 metrów
|
|
Kontroler
|
1 zestaw
|
|
|
Kabel zasilający
|
1 szt
|
10 metrów
|
|
Kabel uziemiający
|
1 szt
|
5 metrów
|
|
Akcesoria
|
1 zestaw
|
|
|
(W zestawie: lampa alarmowa, 1 szt., list ołowiany, 1 pudełko, kasety z ciemną folią 5 szt., ekran wzmacniający 5 szt., penetrametr drutu (IQI) 1 zestaw, bezpiecznik 1 szt.)
|
Opcjonalne akcesoria:
Platforma testowa, penetrametr IQI/przewodowy, litera/cyfry prowadzące, taśma ołowiana, kaseta, ekran ołowiany, dozymetr osobisty, przeglądarka filmów, densytometr, wywoływacz filmów, światło w ciemnym pomieszczeniu, blok kalibracyjny RT itp.
