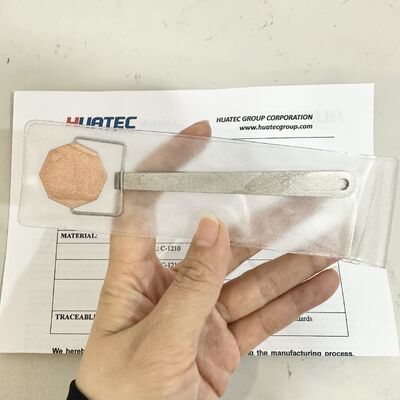

Miernik pie ASTM Wskaźnik pola Wskaźnik pie magnetyczny ASTME709 Badanie MPI

Podsumowanie:

Wskaźnik pola magnetycznego opiera się na chińskim standardzie "inspekcja cząstek magnetycznych naczynia ciśnieniowego ze stali" i "inspekcja cząstek magnetycznych naczynia ciśnieniowego".Metody badania proszku magnetycznego ASTME709 i metody badania proszku magnetycznego ASTMA275 do sztuczek stalowych oraz JB3965-85, JB4730-94, na rysunku 11-9 standardowej konstrukcji produkcji.Jest dobrym narzędziem do kontroli magnetycznych cząstek.Może sprawdzać kompleksową wydajność urządzeń wykrywających usterki, zawieszenie proszku magnetycznego oraz odpowiednią metodę działania.Można go łatwo użyć do odzwierciedlenia natężenia i kierunku pola magnetycznego w zmagnesowanym regionie.

Użycie

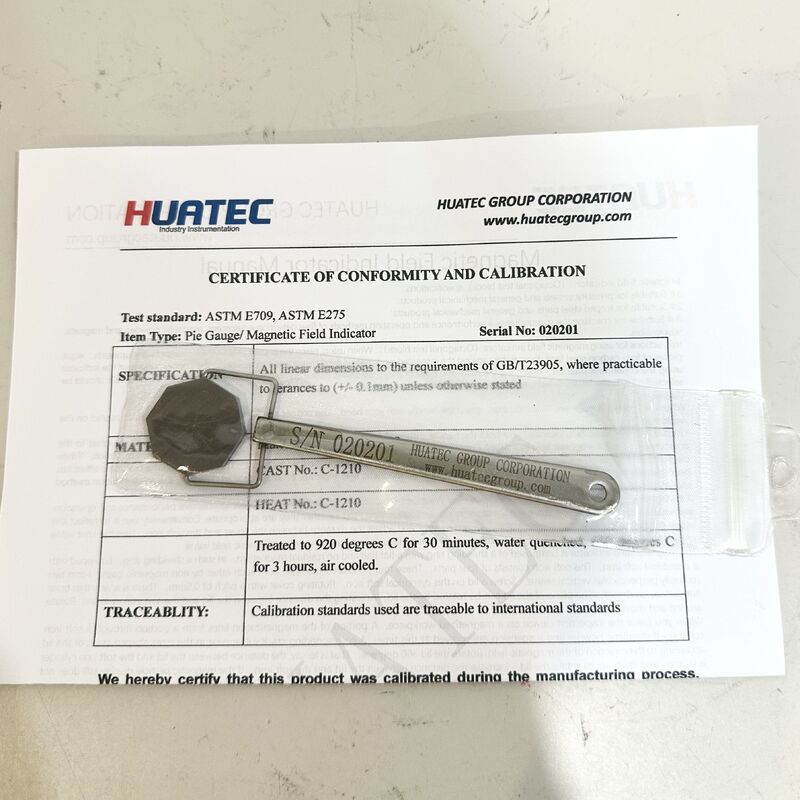

1W przypadku stosowania wskaźnika pola magnetycznego typu 1 uchwycić uchwyt ręką, powierzchnia miedziana jest skierowana w górę, a powierzchnia ośmiorzędna jest przymocowana do przedmiotu.Ręcznik jest chwytany ręką z wskaźnikiem pola magnetycznego typu 2, tak aby dowolna strona wskaźnika pola magnetycznego mogła być przymocowana do przedmiotu.

2. 1 i 2 metody ciągłego wskazywania pola magnetycznego, podczas rozpylania proszku magnetycznego lub zawiesiny magnetycznej, gdy na powierzchni wskaźnika magnetycznego pojawiają się wyraźne linie magnetyczne,To pokazuje, że efekt magnetyczny został wyprodukowanyW przypadku gdy wskaźnik magnetyczny nie tworzy znaków magnetycznych lub nie tworzy znaków magnetycznych w wymaganym kierunku, należy zmienić metodę regulacji magnetyzacji.

33 typ wskaźnika pola magnetycznego jest imitacją Zachodniej Niemiec.ale również sprawdzić kompleksową wydajność i prawidłową metodę działania zawieszenia cząstek magnetycznych. Można go wygodnie wykorzystać do odzwierciedlenia natężenia i kierunku pola magnetycznego w obszarze zmagnesowanym. Odległość między osłoną a miękkim żelazem można regulować,i wartość graniczna głębokości zakopania głębokości błędu w pobliżu powierzchni może być obserwowana i obserwowana przy określonej wartości pola magnetycznego.

4Wskaźnik pola magnetycznego składa się z płaskiego, bez pozostałości magnetycznego pierścienia osłonowego w takim pierścieniu osłonowym.Te cztery części są oddzielone od siebie przez nie-magnesowane szczeliny, tworząc dwa pionowe złącza i pokrywę na cylindrycznym miękkim żeliwie.Na okładce znajduje się cienka mosiężna płaszczyznaPłaszczyzna pokrywy może być regulowana w taki sposób, aby regulować odległość między pokrywą a cylindrem z miękkiego żelaza.

5Kiedy sprawdzasz urządzenie na magnetyzowanym kawałku, część magnetycznej linii siły przechodzi przez kolumnę miękkiego żelaza.Jeżeli proszek magnetyczny i zawieszenie magnetyczne są rozproszone, odpowiednia luka pojawia się w pęknięciu w okładce zgodnie z kierunkiem pola magnetycznego.,Jeśli magnetyczny wyświetlacz cząstek nie zniknie, należy nadal obracać pokrywę i zwiększać odległość między pokrywą a miękkim żelazem.W celu określenia kierunku pola magnetycznego, wskaźnik pola magnetycznego można powoli obracać, aż wyświetlenie pęknięcia osiągnie najbardziej oczywisty stopień, a pole magnetyczne jest w tym położeniu w kierunku pionowym.
