1. Wprowadzenie produktu

W celu poprawy ogólnej kontroli zbiornika olejowegoNasza firma specjalnie zaprojektowała i opracowała serię systemów wykrywania zbiornika próżniowego do wykrywania wycieków spań na dolnej płytce zbiornika olejowego.

Standardowy, przenośny system wykrywania zbiornika próżniowego może wykryć spawanie na spodniej płytce zbiornika w dowolnej wielkości,o szerokości nieprzekraczającej 10 mm,W celu oceny integralności różnych spań, nasz system wykrywania puszek próżniowych jest wydajnym, szybkim i ekonomicznym sposobem wykrywania,i wskaźnik wykrywania przenikającej korozji/dziur szpinkowych wynosi nie mniej niż 95%.

2Specjalne cechy

1) Normalny model zazwyczaj używać dłoni do naciśnięcia pudełka, więc będzie bardzo zmęczony, poprawiliśmy potrzebę pochylenia się bezpośrednio z nóg

2) Podczas ruchu, mamy koła pod zbiornikiem; nie trzeba podnosić zbiornika do ruchu

3) Pompa próżniowa może kontrolować robot na odległość, miejsce jest bardzo wygodne.

3Wymagania dotyczące parametrów technicznych:

3.1 Pudełko próżniowe do badania spań na kolanach i tyłkach

3.1.1 Stopień próżni: nie mniejszy niż 60 kPa;

3.1.2 Długość wykrywania spawania: nie mniejsza niż 800 mm;

3.1.3 Sprawdź rodzaje spań: spań na kolanach i na tyłach na dnie zbiornika;

3.1.4 Wymagania dotyczące średnicy zbiornika: mogą być stosowane do wszystkich średnic zbiornika;

★3.1.5 Tryb działania: personel inspekcyjny może wykonać całą operację w stanie stojącym;

★3.1.6 Układ oświetleniowy:system oświetlenia LED w pudełku próżniowym;

3.1.7 Zasilanie systemu oświetleniowego: wbudowana bateria litowa o pojemności 3Wh, czas zasilania nie jest krótszy niż 16 godzin;

★3.1.8 Koło przenośne: skrzynka próżniowa jest wyposażona w 4 koła przenośne, 4 koła przenośne z sprężyną mogą być podnoszone, mogą popchnąć skrzynkę przenośną do chodzenia;

★3.1.9 sztylet pomocniczy: zawór obniżający ciśnienie jest zainstalowany na sztylet pomocniczy, a personel wykrywający może włączyć zawór obniżający ciśnienie, gdy stoi normalnie.

3.2 Pudełko próżniowe do badania spawania obwodowego

3.2.1 próżnia: nie mniejsza niż 60 kP;

3.2.2 Długość wykrywania spawania: nie mniejsza niż 400 mm;

3.2.3 Typ spawania kontrolnego: spawanie filerowe;

3.2.4 średnica zbiornika: ≥ 5 m;

★3.2.5 Tryb działania: personel inspekcyjny może wykonać całą operację w stanie stojącym;

★3.2.6 Układ oświetleniowy: układ oświetleniowy LED w pudełku próżniowym;

3.2.7 Zasilanie systemu oświetleniowego: wbudowana bateria litowa o pojemności 3Wh, czas zasilania nie jest krótszy niż 16 godzin;

★3.2.8 Koło przenośne: skrzynka próżniowa jest wyposażona w 2 koła przenośne, 2 koła przenośne z sprężyną mogą być podnoszone, mogą pchać skrzynkę przenośną do chodzenia;

★3.2.9 pręt pomocniczy: zawór obniżający ciśnienie jest zainstalowany na pręcie pomocniczym, a personel wykrywający może włączać zawór obniżający ciśnienie, gdy stoi normalnie;

★3.2.10 Inne funkcje pomocnicze: Po obu stronach skrzynki próżniowej są zainstalowane dwa elektromagnety o sile oddychania 85 kg i dwa silniki naciskowe o sile napędowej 19 kg.

3.3 Pompy próżniowe

3.3.1 Napięcie: 220 V 50/60 Hz;

3.3.2 Ciśnienie konstrukcyjne: 92 kPa;

3.3.3 Typ pompy: elektryczna pompa próżniowa z wentylatorem;

3.3.4 Przepływ: 200 l/min;

3.3.5 Masa: nie więcej niż 10,5 kg;

3.3.6 Moc: nie więcej niż 450 w.

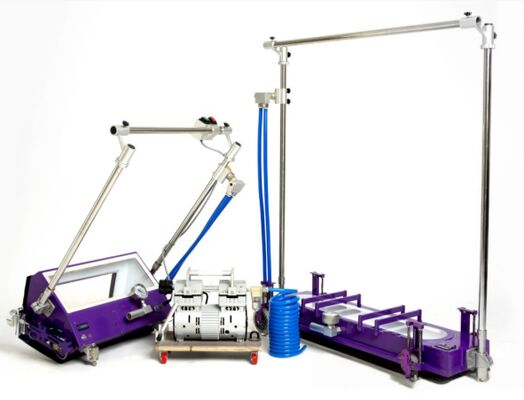

4Wymagania dotyczące konfiguracji

4.1 Pompa próżniowa: 1 pz.

4.2 Spawanie na kolanach i tyłkach Pudełko próżniowe: 1 zestaw

4.3 Pudełko spawane fillem: 1 zestaw

4.4 Miękkie rurki powietrzne: 1 zestaw

4.5 Akumulator zasilania pompy próżniowej: 1 pc

4.6 Podręcznik: 1 egzemplarz;

4.7 Pudełka: 3 sztuk

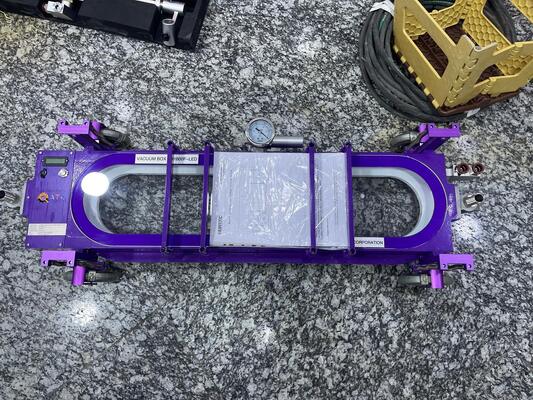

HV1800F-LED próżniowe pudełko jest odpowiednie do walenia tyłka lub łona
