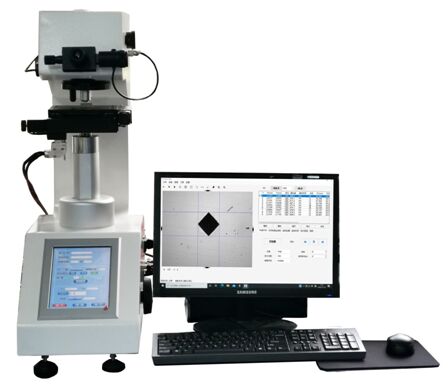

Automatyczny tester twardości mikro-Vickers
HVS-1MDT-Axis Automatic Microscopic Vickers Hardness Tester składa się z dwóch części:
- HV-1MDT automatyczny czujnik mikrotwardoty na ekranie dotykowym z obracającą się wieżą
- HVS - system automatycznego pomiaru i kontroli twardości AXY Vickers
I. HV-1MDT automatyczny czujnik mikrotwardoty na ekranie dotykowym z obracającą się wieżą
Wprowadzenie produktu
HV-1MDT automatyczna wieżyca cyfrowy tester mikro twardości przyjmuje optyczny mechanizm podnoszenia szyny krzyżowej, wartość siły jest dokładna, obraz jest jasny, jest idealnym wysokiej klasy testerem mikro twardości.
Główne cechy
1. 8-calowy interfejs ekranu dotykowego, łatwy w obsłudze;
2W trakcie badania głowica ciśnienia i soczewka obiektywna automatycznie przełączają się na siebie, a automatyczne ustawienie punktu badawczego jest dokładne;
3. Mechanizm podnoszenia z optyczną przewodnicą krzyżową jest przyjmowany w celu zapewnienia dokładności kierowania;
4. źródło światła LED, długa żywotność, nie ma potrzeby wymiany żarówki;
5. może być wyposażony w wbudowaną kamerę, obraz jest jaśniejszy.
6 można kalibrować zgodnie ze standardową skalą twardości bloku lub długości, zgodnie z wartością wysokiej, średniej i niskiej twardości automatycznie w celu korekty twardości,wartość twardości jest dokładniejsza.
7. Wszystkie parametry i wyniki badań są przechowywane na dysku flash USB w formacie Excel, co jest wygodne do przetwarzania danych i wydania sprawozdania z badania;
8. Różne wartości twardości są wzajemnie konwertowane;
9. Parametry ustawień testowych są chronione hasłem;
10. dostępne są co najmniej 3 języki, takie jak chiński i angielski;
11. Dzięki interfejsowi RS-232, można go połączyć z komputerem (opcjonalnie);
12Opcjonalna maksymalna siła badawcza 2 kg.
Parametry techniczne
| Model |
HV-1MDT |
| Siła badawcza |
10gf (0.098N),25gf (0.245N),50gf (0.49N),100gf (0.98N),200gf (1.96N),300gf (2.94N),500gf (4.9N),1Kgf (9.8N) |
| Zgodność ze standardem |
GB/T4340.2,ASTM E92 |
| Rozdzielczość pomiaru |
00,01 μm |
| Wyjście wyświetlania danych |
8 "ekran dotykowywyświetlacz odczytu, może przechowywać 20 rodzajów wyników badań, wyposażony w dysk U, opcjonalnie wbudowaną drukarkę i interfejs RS-232. |
| Linijka konwersji |
Rockwell, Brinell |
| Zakres badania twardości |
8~2900HV |
| Metoda zastosowania siły badawczej |
Automatyczne (ładowanie, utrzymywanie, rozładunek) |
| Zwiększenie |
400X ((test),100X ((test i obserwacja) |
| Czas utrzymania obciążenia siłą badawczą |
1-99 |
| Maksymalna dopuszczalna wysokość próbki |
100 mm |
| Odległość między głową a ścianą |
130 mm |
| Szybkość pomiaru |
Wielkość: 100*100 mm Maksymalny ruch:25*25 mm |
| Wielkość |
540*260*650 mm |
| Waga |
Około 50 kg. |
| Władza |
AC220V+5%, 50-60 Hz |
System automatycznego pomiaru i kontroli twardości HVS - AXY Vickers
HVS- AXY Vickers Hardness Measurement and Control System to komputerowy system automatycznego pomiaru i sterowania niezależnie opracowany przez firmę.Jest płynnie połączony z różnych typów Vickers Tester twardości (w tym mikro-Vickers), tworząc doskonały zestaw automatycznego systemu pomiaru twardości.
Automatyczne pomiary twardości są wykorzystywane głównie do pomiaru twardości Vickera różnych metali i niektórych materiałów niemetalicznych.Może mierzyć twardość wszystkich rodzajów metalowych części i części po obróbce termicznejJednocześnie nadaje się do określania głębokości efektywnej warstwy hartowania, warstwy powłoki i pozycji cieplnej części spawalniczych.Może być również stosowany do obserwacji wewnętrznej struktury metalograficznej różnych części metalowych oraz do zbierania danych dotyczących, wyświetlać i drukować obrazy.
System ten jest szczególnie odpowiedni do pomiaru twardości powierzchni obróbki cieplnej, krzywej rozkładu gradientu twardości i głębokości efektywnej warstwy twardowania.
Parametry techniczne
1Kamera ma wbudowaną 5 megapixelów i obraz jest czysty.
2. komputer, system operacyjny: Windows 10
3Wysokiej precyzji automatyczna platforma ładowania X-Y
| Silnik napędowy |
Silnik stopniowy |
| System sterowania kierowcą |
Prędkość ruchu w osi X-Y może być elastycznie zmieniana za pomocą oprogramowania. |
| Wielkość |
110 × 110 mm |
| Maksymalna odległość ruchowa |
50 × 50 mm w kierunku osi X-Y |
| Minimalna odległość ruchowa |
1 mm |
| Prędkość ruchu |
1-10 mm/s, regulowane |
| Dokładność powtarzania przemieszczenia |
1um-3um Wewnątrz |
| Ustawienie trybu ruchu platformy |
Można kliknąć dowolny punkt w interfejsie automatycznie wybrać punkt, można ustawić pozycję początkową linii prostej i lokalizację losowego ruchu,poprzez kliknięcie myszy na automatycznej platformy przemieszczania X-Y dla 8 kierunków dowolnego sterowania ruchem, prędkość można regulować, można automatycznie zresetować, można arbitralnie zresetować współrzędne zero |
4Oprogramowanie pomiarowe i sterujące
