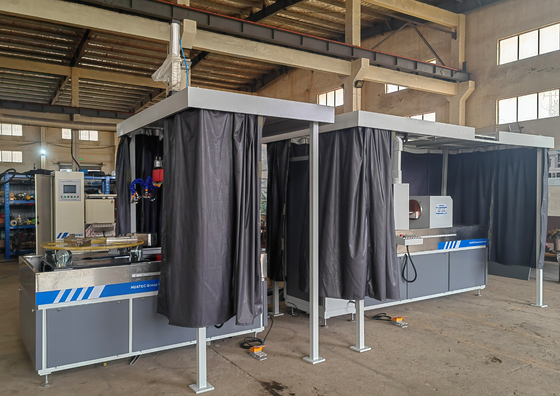

Fluorescencyjny defektoskop magnetyczno-proszkowy typu stołowego

I. Zasada działania

Badanie magnetyczno-proszkowe wykorzystuje interakcję między polem magnetycznym upływu w miejscu defektu przedmiotu obrabianego a cząstkami magnetycznymi. Wykorzystuje się różnicę w przenikalności magnetycznej między defektami powierzchniowymi i bliskimi powierzchni (takimi jak pęknięcia, wtrącenia żużla, rysy włoskowate itp.) produktów stalowych a przenikalnością magnetyczną stali. Po namagnesowaniu pole magnetyczne w nieciągłych częściach tych materiałów ulegnie zniekształceniu, powodując częściowy upływ strumienia magnetycznego i generowanie pola magnetycznego upływu. Wykorzystując charakterystykę, że pole magnetyczne upływu w miejscu defektu może adsorbować cząstki magnetyczne, przyciąga to proszek magnetyczny do utworzenia nagromadzenia proszku magnetycznego w miejscu defektu - śladów magnetycznych. W odpowiednich warunkach oświetleniowych ujawnia się lokalizacja i kształt defektu

II. Użycie

Fluorescencyjne defektoskopy magnetyczno-proszkowe służą do wykrywania drobnych defektów, takich jak pęknięcia i wtrącenia żużla na powierzchni i w pobliżu powierzchni ferromagnetycznych przedmiotów obrabianych (takich jak sprzęgła) spowodowanych kowaniem, hartowaniem, szlifowaniem, zmęczeniem, obróbką gwintów itp.

Specyfikacja części

średnica＜φ400mm, długość 200~500mm

III. Standard

Defektoskop magnetyczno-proszkowy: GB/T8290—2011

Warunki obserwacji dla badań magnetyczno-proszkowych: GB/T 5097-2020/ ISO 3059:2012

American Society for Testing and Materials: Metoda badań magnetyczno-proszkowych ASTM E1444-01

Normy UE, międzynarodowe: DIN EN ISO 9934-2-2003

IV. Proces wykrywania

Podawanie --- Ramię mechaniczne chwyta części do pozycji oczekiwania --- taśma przenośnikowa transportuje części do pozycji namagnesowania --- gwintowanie, natryskiwanie i namagnesowanie --- Ramię mechaniczne chwyta części do pozycji obserwacji --- obserwacja powierzchni zewnętrznej --- obracanie tarczy o 360 stopni w celu obserwacji otworu wewnętrznego --- ramię mechaniczne chwyta części do obszaru demagnetyzacji --- części są demagnetyzowane przez cewkę demagnetyzacyjną --- Części toczą się w dół do stojaka rozładunkowego pod wpływem grawitacji

V. Parametry techniczne

VI.Funkcje i cechy

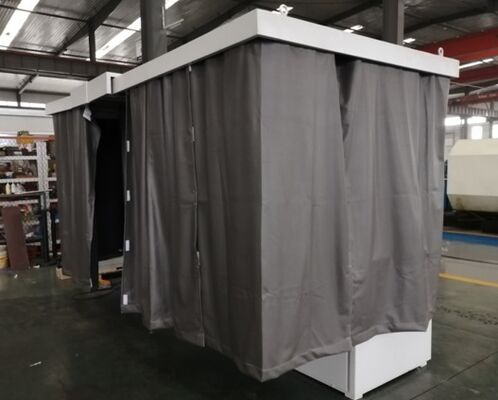

• Ciemnia, unikalny kształt.
• Stała lampa ultrafioletowa
• Fluorescencyjne badanie magnetyczno-proszkowe
• Namagnesowanie gwintowania prętów, namagnesowanie wzdłużne, namagnesowanie złożone
• Panel sterowania z ekranem dotykowym, menu w języku angielskim
• Prąd można prefabrykować z prawdziwym wyświetlaczem RMS
• Główne komponenty są znanych na całym świecie marek
• Funkcja kontroli fazy wyłączenia zasilania
• Automatyczna demagnetyzacja tłumienia

VII.Tabela konfiguracji

1 zestaw x linia wykrywania wad fluorescencyjnych cząstek magnetycznych

2 zestawy x zasilacze magnetyzacyjne

1 zestaw x mechanizm magnetyzacji

1 zestaw x obrotowy stół obserwacyjny

2 zestawy x manipulatorów do przeszczepów

1 zestaw x ciemnia

1 zestaw x standardowe elementy testowe

1 zestaw x miernik magnetyzmu

1 zestaw x przełącznik nożny

1 zestaw x zawieszona lampa ultrafioletowa

1 zestaw x ręczna lampa ultrafioletowa
