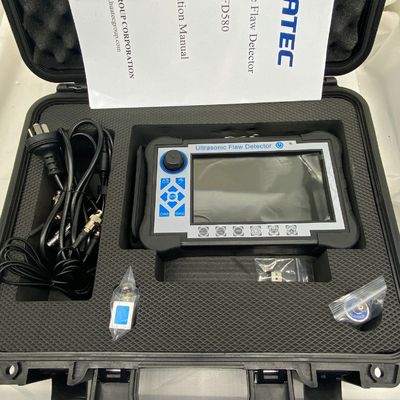

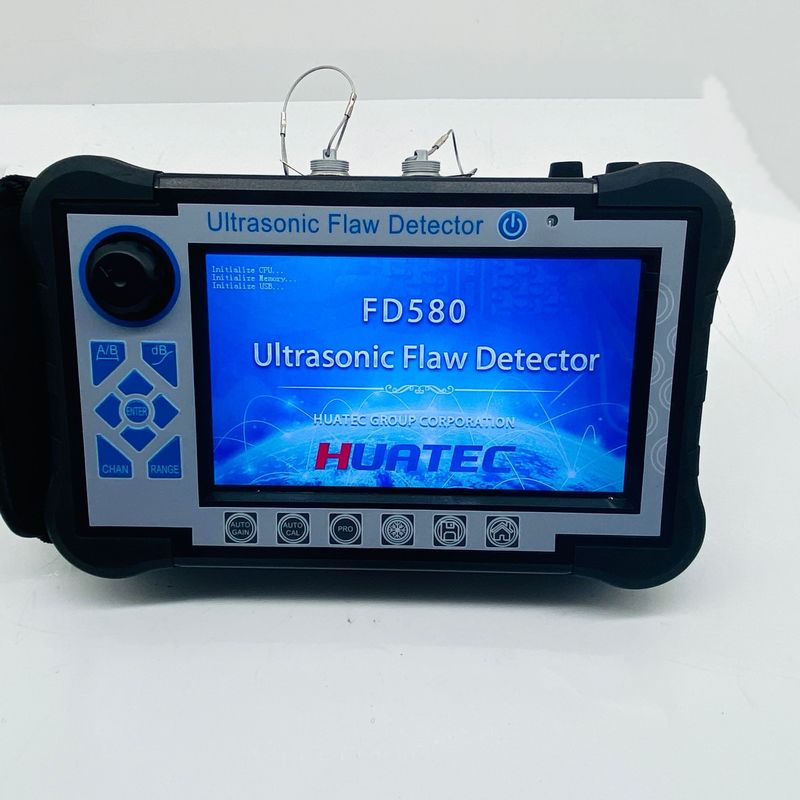

Ultradźwiękowe urządzenie do wykrywania wad FD580

Ultradźwiękowy defektoskop FD580

Wprowadzenie

Cyfrowy ultradźwiękowy defektoskop to zaawansowany typ, który jest wyposażony w ekran dotykowy i umożliwia szybkie, łatwe i bez uszkodzeń, precyzyjne wykrywanie, lokalizowanie, ocenę i diagnozowanie różnych wad wewnątrz przedmiotu obrabianego, takich jak pęknięcia, spoiny, pory, otwory po piasku, wtrącenia, zagięcia itp. Znalazł zastosowanie w energetyce, petrochemii, kotłach i zbiornikach ciśnieniowych, konstrukcjach stalowych, wojsku, lotnictwie, transporcie kolejowym, motoryzacji, maszynach i innych dziedzinach. Jest to niezbędne narzędzie dla przemysłu badań nieniszczących.

Cechy

● Precyzyjne kwantyfikowanie i pozycjonowanie w celu spełnienia wymagań wykrywania z bliskiej i dalekiej odległości

● Strefa martwa w bliskim polu jest mała, może spełniać wymagania wykrywania dla rur o małej średnicy i cienkich ściankach.

● Funkcja automatycznej kalibracji: automatyczna kalibracja jednym przyciskiem, łatwa obsługa, automatyczny test sondy „Opóźnienie P”,”Wartość K”,”Wartość X” i prędkość

● Automatyczne wyświetlanie pozycji echa defektu (Głębokość: d, Poziomo: p, Odległość: s, Amplituda, dB, ф)

● Swobodne przełączanie trzech skal (Głębokość: d, Poziomo: p, Odległość: s)

● Automatyczne wzmocnienie, obwiednia szczytowa, funkcje pamięci szczytowej, które mogą poprawić wydajność wykrywania.

● Automatyczne rejestrowanie procesu wykrywania wad i dynamiczne odtwarzanie

● Obliczenia wartości φ: Wykrywanie wad w kuźni za pomocą sondy prostej, może automatycznie znaleźć najwyższą falę do konwersji wartości φ

● 500 niezależnych kanałów (możliwość rozbudowy), które mogą swobodnie wprowadzać i przechowywać standardy wykrywania dowolnych branż, nie ma potrzeby noszenia bloków standardowych do kontroli na miejscu.

● Swobodne przechowywanie i odtwarzanie 500 fal A-scan i danych

● Krzywe DAC, AVG i TCG (kompensacja głębokości) są generowane automatycznie i mogą być segmentowane. Punkty próbkowania są nieograniczone i mogą być korygowane i kompensowane.

● 14 wbudowanych standardów kontroli

● Możliwość swobodnego wprowadzania dowolnych standardów branżowych

● Szerokość i siła impulsu regulowana

● Funkcja skanowania B i skanowania kolorów B；

● Może komunikować się z komputerem i eksportować plik WORD. Również raport z wykrywania

● Obudowa z tworzywa ABS IP65, solidna i trwała, wodoodporna i pyłoszczelna oraz doskonała zdolność antyinterferencyjna

● Użyj oprogramowania komunikacyjnego (bezprzewodowego) do analizy danych, drukowania raportów itp.；

● 260 000-kolorowy ekran w prawdziwych kolorach, nadaje się do środowiska pracy w silnym lub słabym oświetleniu

● Wysokowydajna bateria litowa, może pracować nieprzerwanie przez 8-10 godzin

● Rejestrowanie czasu rzeczywistego: data wykrywania wad w czasie rzeczywistym, rejestr śledzenia czasu i przechowywanie

● Ochrona przed wyłączeniem, przechowywane dane nie mogą zostać utracone

● Parametry wykrywania wad można testować automatycznie lub ustawiać wstępnie

● Odrzucanie cyfrowe, nie wpływa na wzmocnienie i liniowość

● Kompensacja wzmocnienia: Tłumienie dB można korygować dla chropowatości powierzchni, powierzchni zakrzywionych, wykrywania wad dalekiego zasięgu grubych przedmiotów obrabianych itp.

● Może obsługiwać defektoskop za pomocą oprogramowania na komputerze, osiągając cel defektoskopu sterowanego komputerowo do wykrywania

Specyfikacja techniczna
