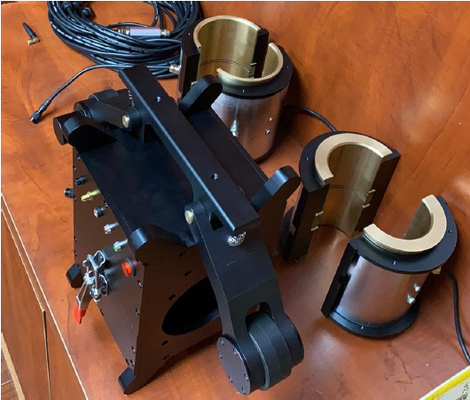

HRD-120 Zintegrowany Detektor Wad Lin Stalowych

Zintegrowany wykrywacz wad lin stalowych HRD-120

I. Przegląd produktu

◆ Wykrywanie on-line wewnętrznego i zewnętrznego przerwania drutu liny stalowej, zużycia, rdzy, odkształceń, luźnych splotek, przeskoków drutu, zmian materiału i innych wad.

◆ Raport z wyników testu może spełniać standardy różnych branż i zawiera liczbę uszkodzonych drutów oraz stosunek powierzchni przerwanego drutu do całkowitego obszaru przerwanego drutu.

◆ Wykorzystanie interfejsu USB komputera (przewodowego) lub „własnej sieci Wi-Fi” (bezprzewodowej) do bezpośredniej analizy przetwarzania próbkowania, z alarmem dźwiękowym i świetlnym online oraz wyświetlaniem wyników w czasie rzeczywistym.

◆ Okrągła struktura czujnika, obwódka, magnesowanie osiowe, natychmiastowe namagnesowanie liny stalowej do stanu nasycenia.

◆ W czujniku zastosowano obudowę ze stopu aluminium, która jest wodoodporna, pyłoszczelna, odporna na wstrząsy i wilgoć.

◆ Stabilna praca, niezawodne działanie, wysoka dokładność wykrywania, silne działanie przeciwzakłóceniowe, dokładne dane.

◆ Oprogramowanie dostosowuje się do różnych komputerowych systemów operacyjnych Windows 98/2000 / xp/Vista/ Windows 7/8/10/11

◆ Szeroko stosowane w górnictwie, kolejach linowych, urządzeniach dźwigowych, windach, maszynach portowych, mostach kablowych i innych dziedzinach.

II. Podstawa techniczna i kwalifikacje prawne

1. Instrument wirtualny: lina nieskończona niepewność. Tylko zastosowanie technologii instrumentów wirtualnych, zastąpienie tradycyjnych instrumentów oprogramowaniem i bezpośrednie przetwarzanie próbek przez komputery może zapewnić brak pomyłek w wykryciu i błędną ocenę, podobnie jak podczas oglądania filmu i skanowania liny podczas całego procesu, wyniki są dokładne i mają dobrą powtarzalność.

2. Trzy stałe instrumenty: Zgodnie z krajowymi normami dotyczącymi złomu lin stalowych w różnych gałęziach przemysłu, produkt ten wykorzystuje elektromagnetyczne jakościowe, ilościowe, pozycjonowanie, nieniszczące wykrywanie online wewnętrznego i zewnętrznego przerwanego drutu liny stalowej, rdzy, zużycia, zmian pola przekroju poprzecznego metalu, luźnych splotek, pomijanego drutu, deformacji, anomalii materiałowych i innych wad.

3. Instrument prawny: zgodny z amerykańską normą ASTM1571-2021 i normą krajową GB/T21387-2008.

III. Wskaźniki techniczne

Cała seria może wykryć zakres średnic liny stalowej: φ1,5-300 mm (należy skonfigurować inną serię czujników specyfikacji)

Prędkość względna czujnika i liny stalowej:0,0-6,0 m/sNajlepsza: 0,1-0,5 m/s

Najlepsza szczelina pomiędzy tuleją prowadzącą czujnika a liną wynosi 2-4 mm, a dopuszczalna szczelina wynosi 0-15 mm

Możliwość wykrywania uszkodzeń przerwanego przewodu (LF).

Jakościowe: Dokładność jakościowego wykrywania pojedynczego, scentralizowanego przerwanego drutu wynosi 99,99%

Ilościowe: liczba uszkodzonych przewodów w jednym miejscu pozwala jednemu lub jednemu równoważnemu korzeniowi na błędną ocenę

Dokładność wynosi ponad 92%, gdy liczba uszkodzonych przewodów w jednym miejscu zostanie wykryta bez błędu ponad 100 razy

Ilościowa szybkość zmiany przekroju metalu (LMA)

Dopuszczalny błąd powtarzalności czułości detekcji wynosi ±0,055%

Dopuszczalny błąd wartości wskazania precyzji testu: ± 0,2%

Pozycja (L) Zdolność detekcji: Procentowy błąd wartości wskazania długości detekcji: ±0,2%

Zasilanie: 5V z akumulatora komputera

Waga czujnika: wspólne specyfikacje < 10 kg (dostosowane do aktualnej sytuacji)

Temperatura otoczenia: -10℃~40℃ Ciśnienie atmosferyczne: 86~106Kpa Wilgotność względna: ≤85%

IV. Konfiguracja i model systemu

Wszystko wymaga dostosowania: Maszyna do wykrywania wad liny stalowej (48 mm mała - 78 mm średnia - 108 mm duża)
