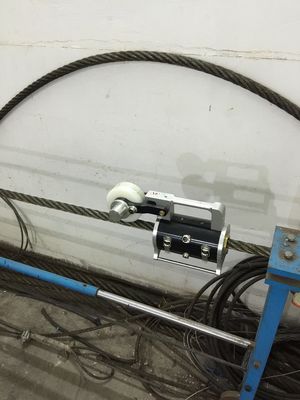

Nowy urządzenie wykrywające wady w liny drutowej typu wifi HRD-120

HRD-120 Zintegrowana maszyna do wykrywania wad liny drukowej

一. Przegląd produktu

◆Wykrywanie w trybie online wewnętrznych i zewnętrznych uszkodzonych drutów, zużycia, rdzy, deformacji, luźnych nici, przechodzących drutów, zmian materiału i innych wad.

◆Raport z wyników badań może spełniać standardy różnych gałęzi przemysłu i zawiera liczbę złamanych przewodów oraz stosunek powierzchni złamanej przewodu do całkowitej powierzchni złamanej przewodu.

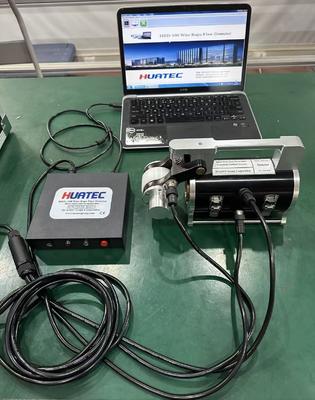

◆Wykorzystanie interfejsu komputerowego USB (przewodowego) lub "własnej sieci Wi-Fi" (bezprzewodowej) do bezpośredniej analizy przetwarzania próbek, z alarmem dźwiękowym i świetlnym online i wyświetleniem wyników w czasie rzeczywistym.

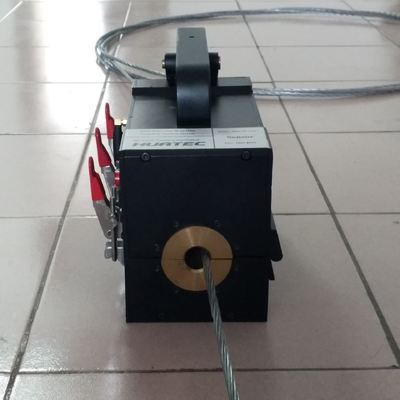

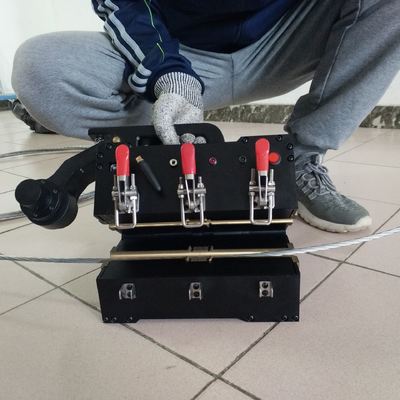

◆Czujnik o okrągłej strukturze, obwodowym otoczeniu, magnetyzacji osiowej, natychmiastowej magnetyzacji liny drukowej do stanu nasycenia.

◆Czujnik jest wyposażony w powłokę z stopów aluminium, z wodoodpornością, odpornością na kurz, odpornością na wstrząsy i wilgoć.

◆Stabilna obsługa, niezawodna wydajność, wysoka dokładność wykrywania, silna wydajność anty-zakłócenia, dokładne dane.

◆Oprogramowanie ADAPTS do Windows 98/2000 / xp/Vista/ Windows 7/8/10/11 różnych systemów operacyjnych

◆Szeroko stosowane w górnictwie, kolejkach linowych, sprzęcie podnoszącym, windzie, maszynach portowych, mostach linowych i innych dziedzinach.

二- Podstawa techniczna i kwalifikacje prawnicze

1Wirtualny instrument: nieskończona niepewność.i bezpośrednie przetwarzanie próbek za pomocą komputerów może zapewnić brak pominięcia wykrycia i błędnego osądu, tak jak oglądanie filmu, skanowanie liny w całym procesie, wyniki są dokładne i dobre powtarzalność.

2. Trzy stałe instrumenty: Zgodnie z krajowymi normami dla złomu z liny drutowej w różnych gałęziach przemysłu, ten produkt stosuje elektromagnetyczne jakościowe, ilościowe, pozycjonowanie,niezniszczające wykrywanie lin drutu, wewnętrznego i zewnętrznego rozbitego drutu, rdza, zużycie, zmiany powierzchni przekroju poprzecznego metalu, luźne pręty, przeciąganie drutu, deformacje, anomalie materiału i inne wady.

3Instrument prawny: zgodny z amerykańską normą ASTM1571-2021 i krajową normą GB/T21387-2008.

三. Wskaźniki techniczne

Cała seria może wykryć zakres średnicy liny drutowej: φ1.5-300mm (potrzeba skonfigurować różne serii specyfikacji czujnika)

Prędkość względna czujnika i liny drutowej: 0,0-6,0 m/s Najlepsze: 0,1-0,5 m/s

Najlepsza przepaść między rękawem przewodnika czujnika a liną drutową wynosi 2-4 mm, a dopuszczalna przepaść wynosi 0-15 mm

Możliwość wykrywania uszkodzenia przewodu rozbitego (LF)

Jakościowe: dokładność wykrycia jakościowego pojedynczego scentralizowanego rozbitego drutu wynosi 99,99%

Ilościowa: liczba złamanych przewodów w jednym miejscu pozwala na błędne osądzanie jednego lub jednego równorzędnego korzenia

Wskaźnik dokładności wynosi ponad 92%, gdy liczba złamanych przewodów w jednym miejscu jest wykrywana bez błędu przez ponad 100 razy

Ilościowa stopa zmiany przekroju poprzecznego metalu (LMA)

Dopuszczalny błąd powtarzalności czułości wykrywania wynosi ±0,055%

Dopuszczalny błąd wartości wskazania dokładności badania: ± 0,2%

Pozycja (L) Możliwość wykrycia: procent błędu wartości wskazania długości wykrycia: ±0,2%

Zasilanie: 5V z akumulatora komputera

Masa czujnika: wspólne specyfikacje < 10 kg (stosowane zgodnie z rzeczywistą sytuacją)

Temperatura otoczenia: -10°C~ 40°CCiśnienie atmosferyczne: 86~106Kpa Względna wilgotność:≤85%

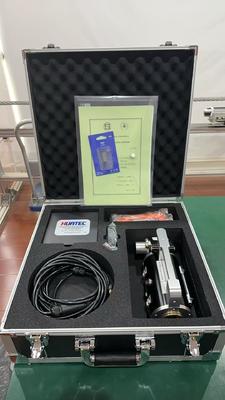

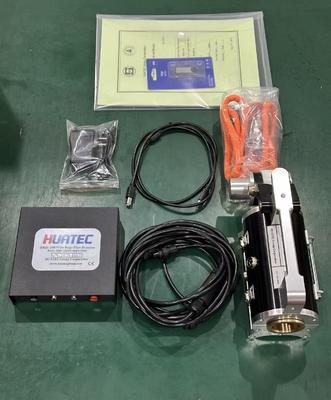

四Konfiguracja i model systemu

Wszystkie muszą być dostosowane: Maszyna do wykrywania wad liny drukowej (48 mm mała - 78 mm średnia - 108 mm duża)

Uwaga: 1, w tym 7 tabletów z komputerem podwójnego użytku jest opcjonalne (w zależności od zapotrzebowania, koszt jest dodatkowy);

2, wszystkie rozmiary mogą być dostosowane na żądanie (i można precyzyjnie dostosować wyściółkę wymienną); Takie jak 48mm + 24mm wymienna bucha

Niestandardowy model "wszystko w jednym":

Warunek lokalizacji:
