Zintegrowany wewnętrzny i zewnętrzny defekt liny drutowej Wykrywanie błędów linii liny drutowej Wewnętrzny i zewnętrzny uszkodzony drut
1).Przegląd produktu
◆W sieciwykrycie liny drukowanejwewnętrzne i zewnętrzneuszkodzenie drutu, zużycie, rdza, deformacja, luźne pręty, przeskakiwanie drutu, zmiany materiału i inne wady.
◆ Raport z wyników badań może spełniać standardy różnych branż i zawiera liczbę złamanych przewodów oraz stosunek powierzchni złamanej przewodu do całkowitej powierzchni złamanej przewodu.
◆ Wykorzystanie interfejsu komputerowego USB (przewodowego) lub "własnej sieci Wi-Fi" (bezprzewodowej) do bezpośredniej analizy przetwarzania próbek, z alarmem dźwiękowym i świetlnym online oraz wyświetleniem wyników w czasie rzeczywistym.
◆ Układ okrągły czujnika, obwód otoczenia, magnetyzacja osiowa, natychmiastowa magnetyzacja liny drukowej do stanu nasycenia.
◆ Czujnik jest wykonany z aluminiowej powłoki, z funkcjami wodoodpornymi, pyłoodpornymi, odpornymi na wstrząsy i wilgoć.
◆ Stabilne działanie, niezawodna wydajność, wysoka dokładność wykrywania, silna odporność na zakłócenia, dokładne dane.
◆ Oprogramowanie dostosowuje się do różnych systemów operacyjnych Windows 98/2000 / xp/Vista/ Windows 7/8/10/11
◆ Szeroko stosowane w górnictwie, kolejkach linowych, sprzęcie podnoszącym, windzie, maszynach portowych, mostkach linowych i innych dziedzinach.
2).Konfiguracja i model systemu

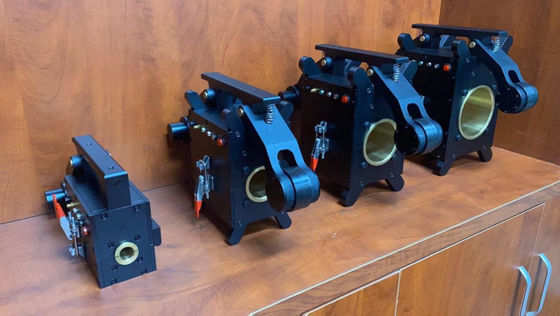

Wszystkie muszą być dostosowane: Maszyna wykrywająca wady liny drutowej (48mm małe - 78mm średnie - 108mm duże)
| |
SN. |
Konfiguracja nazwy i modelu |
Ilość |
Znak |
| Jednostka czujnika |
1 |
• Zintegrowana jednostka czujnika
• Wysokiej prędkości odwracalny ekscytor • Wysokiej przewodności sygnał koncentrator
• Wskazówka wrażliwości magnetycznej w układzie Hall Group • Płynący środkowy rękaw przewodnik zużycia
• Wysokiej precyzji koder odległości • Automatyczne ustawienie pozycji koła
|
1zestaw |
Encoder włączony |
| 2 |
• Alarm w czasie rzeczywistym (hi-fi z konwersją cyfrową na analogową)
•Modul konwersji AD z analogowego na cyfrowy •Modul automatycznego odbierania hałasu
• Moduł alarmu dźwiękowego i wizualnego o wadze • Moduł zapewnienia jakości wykrywania
•tryb "Plug and play"
|
1zestaw |
Zawiera przechwytywanie Wi-Fi |
| |
3 |

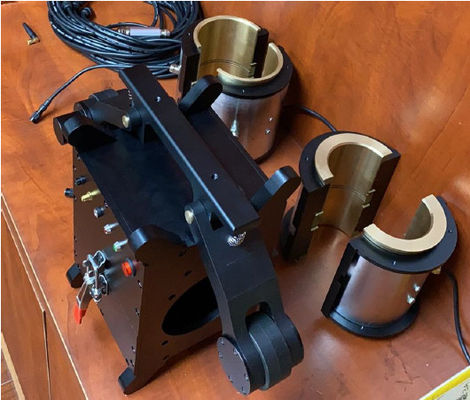

Wymienny obudowa obudowy |
5 zestawów |
Specyfikacje niestandardowe omawiane są osobno |
| Jednostka przetwórcza |
4 |
Kabel przesyłowy USB |
1 proc. |
Na zamówienie 20 metrów długości |
| 5 |
Antena Wi-Fi |
2 sztuk |
Jeden jest na części zamienne. |
| 6 |
Oprogramowanie do przetwarzania sygnału w czasie rzeczywistym wersja V3.0 |
1 zestaw |
|
| 7 |
Komputer do pozyskiwania danych (typ tabletu) |
1 jednostka |
Włączone ładowarki |
| Jednostka akcesoriów |
8 |
Zainstalowana obudowa przyrządów |
1 proc. |
Wykonane na zamówienie koło przenośne |
| 9 |
Ładowarka "wszystko w jednym" |
1 proc. |
Czerwone światło: ładowanie
Zielony: pełny
|
| 10 |
Elastyczny kabel bezpieczeństwa trakcji |
1 proc. |
Łączniki elastyczne do jednostek czujników |
| 11 |
Podręcznik obsługi (powiązane dane techniczne) |
1 proc. |
|
| 12 |
Świadectwo (kartka gwarancyjna) |
1 proc. |
|
| 13 |
Wykaz opakowań |
1 proc. |
|
Uwaga: 1, w tym 7 tabletów z komputerem podwójnego użytku jest opcjonalne (w zależności od zapotrzebowania, koszt jest dodatkowy);
2, wszystkie rozmiary mogą być dostosowane na żądanie (i można precyzyjnie dostosować wyściółkę wymienną); Takie jak 48mm + 24mm wymienna bucha
3)Kwalifikacje techniczne i prawne
1Wirtualny instrument: nieskończona niepewność.i bezpośrednie przetwarzanie próbek za pomocą komputerów może zapewnić brak pominięcia wykrycia i błędnego osądu, tak jak oglądanie filmu, skanowanie liny drutowej przez cały proces, wyniki są dokładne i dobre powtarzalność.
2. Trzy stałe instrumenty: Zgodnie z krajowymi normami dla złomu z liny drukowanej w różnych gałęziach przemysłu, produkt ten stosuje elektromagnetyczne jakościowe, ilościowe, pozycjonowanie,niezniszczające wykrywanie lin drutu, wewnętrznego i zewnętrznego rozbitego drutu, rdza, zużycie, zmiany powierzchni przekroju poprzecznego metalu, luźne pręty, przeciąganie drutu, deformacje, anomalie materiału i inne wady.
3Instrument prawny: zgodny z amerykańską normą ASTM1571-2021 i krajową normą GB/T21387-2008.
4) Wskaźniki techniczne
Cała seria może wykryćzakres średnicy liny drukowanej:φ1.5-300mm (konfigurowanie różnych serii czujników specyfikacji)
Prędkość względna czujnika i liny drutowej: 0,0-6,0 m/s Najlepsze: 0,1-0,5 m/s
Najlepsza przepaść między rękawem przewodnika czujnika a liną drutową wynosi 2-4 mm, a dopuszczalna przepaść wynosi 0-15 mm
Możliwość wykrywania uszkodzenia przewodu rozbitego (LF)
Jakościowe:dokładnośćw celu wykrycia jakościowego pojedynczego scentralizowanego rozbitego drutu990,99%
Ilościowa: liczba złamanych przewodów w jednym miejscu pozwala na błędne osądzanie jednego lub jednego równorzędnego korzenia
Wskaźnik dokładności wynosi ponad 92%, gdy liczba złamanych przewodów w jednym miejscu jest wykrywana bez błędu przez ponad 100 razy
Ilościowa stopa zmiany przekroju poprzecznego metalu (LMA)
W sprawiedopuszczalny błąd powtarzalnościw przypadku gdy czułość wykrywania wynosi± 0,055%
W sprawiedopuszczalny błądwartości wskaźnika dokładności badania:± 0,2%
Pozycja (L) Możliwość wykrycia: procent błędu wartości wskazania długości wykrycia: ±0,2%
Zasilanie:5V z akumulatora komputera
Masa czujnika: wspólne specyfikacje < 10 kg (stosowane zgodnie z rzeczywistą sytuacją)
Temperatura otoczenia:-10°C~40°CCiśnienie atmosferyczne:86~106Kpa Względna wilgotność:≤ 85%
