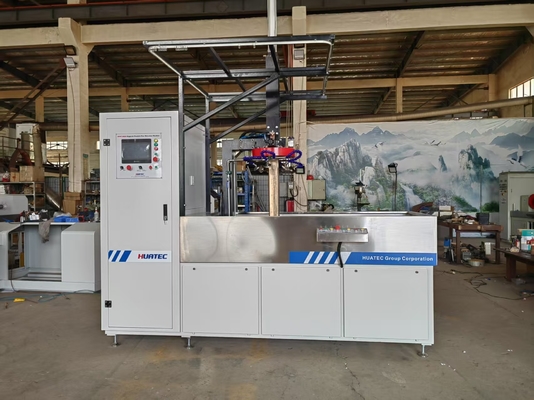

HMP-6000A Fluorescencyjna Magnetyczna Maszyna Do Wykrywania Wady Cząstek
(1) Proces badania:

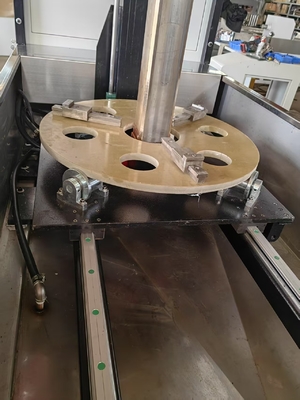

Parts are placed on the side lifting platform → cylinder lifting makes parts reach the height of the detection platform → Push parts to the moving platform → cylinder pushing the moving platform to the detection station → rod piercing → spray magnetic suspension → composite magnetization → cylinder piercing → observation → demagnetization → blanking
Zasada działania
W wykrywaniu wad cząstek magnetycznych wykorzystuje się interakcję pomiędzy polem magnetycznym wycieku a proszkiem magnetycznym w miejscu wady przedmiotu,który wykorzystuje różnicę między wadami powierzchniowymi i niemal powierzchniowymi wyrobów stalowych (takimi jak pęknięcia)Po zmagnesowaniu pole magnetyczne w nieciągłości tych materiałów ulega zniekształceniu,o pojemności nieprzekraczającej 10 WW ten sposób przyciągając proszek magnetyczny, tworzy się akumulacja proszku magnetycznego w miejscu wady - oznaki magnetyczne, w odpowiednich warunkach oświetleniowych, wskazujące lokalizację i kształt wady.
stosowanie
Fluorescencyjna maszyna wykrywająca błędy cząstek magnetycznych jest stosowana do wykrywania powierzchni i powierzchni w pobliżu ferromagnetycznych obróbek (takich jak pierścień łożyska, pierścień zęba, cylinder, stożek itp.) z powodu kucia,tłumienie, szlifowanie, zmęczenie spowodowane pęknięciami i włączeniem złomu oraz inne drobne wady.
egzekwowanie norm
Urządzenie do wykrywania wad cząstek magnetycznych: GB/T8290-2011
Warunki obserwacji dla kontroli cząstek magnetycznych: GB/T 5097-2020/ISO 3059:2012
American Society for Materials and Testing: Magnetic Particle Test Method (Amerykańskie Towarzystwo ds. Materiałów i Badania: Metoda badania cząstek magnetycznych) ASTM E1444-01
Unia Europejska, międzynarodowa norma: DIN EN ISO 9934-2-2003
Parametry techniczne
Odległość między elektrodami:0~500 mm
Prąd obwodowy:0~8000A
Potencjał magnetyczny wzdłużny: 0~12000AT
Metoda wykrywania: wykrywanie fluorescencyjnych cząstek magnetycznych
Tryb magnetyzacji: magnetyzacja obwodowa, magnetyzacja wzdłużna, magnetyzacja kompozytowa
Tryb zaciskania: zaciskanie pneumatyczne
Efekt demagnetyzacji: remanencja mniejsza niż 0,3 mT
Czułość wykrywania: film testowy standardowy A1 (15/50) wyraźnie wyświetlony
Zasilanie: trójfazowe 5-przewodowe 380V 50Hz
| Wykaz parametrów technicznych |
|
|
prąd
nazwisko
|
Klimatyzator |
|
| |
| |
| Prąd magnetyzujący obwodowy(A) |
6000A |
|
| Potencjał strumienia magnetyzującego wzdłużny(AT) |
12000 |
|
| Średnica wewnętrzna cewki(mm) |
400 |
|
| Maksymalna odległość między elektrodami(mm) |
500 |
|
| gospodarz |
Rodzaj podzielony (elektryczna skrzynia sterująca oddzielona od silnika głównego) |
|
| wrażliwość |
Typ wyświetlacza shim ((15/50) Wyraźny wyświetlacz |
|
| Przeciętność tymczasowego obciążenia |
≤ 30% |
|
| Tryb sterowania |
Prostowy/półautomatyczny |
|

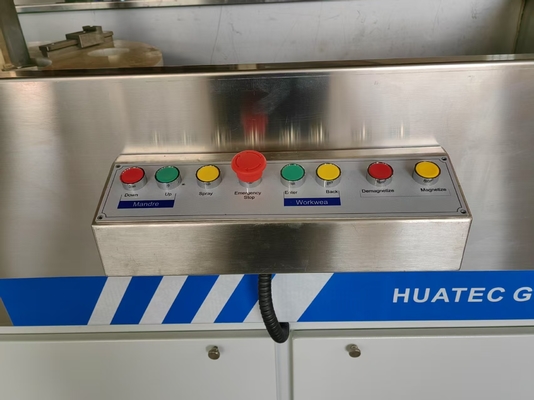

| Interfejs obsługi |
Przycisk/ekran dotykowy |
|
| Tryb zaciskania |
pneumatyczne |
|
| Metoda magnetyzacji AC |
Magnetyzacja obwodowa, magnetyzacja wzdłużna, magnetyzacja kompozytowa |
|
| Demagnetyzacja AC |
Automatyczna demagnetyzacja tłumienia |
|
| Światło UV |
Wiesza, ręczna |
|
| Czas rozpylania |
3 ′′ ′′ 6 ′′ / Obsługa ręczna |
|
| Czas magnetyzacji |
0.5"~2"/czas |
|
| Czas demagnetyzacji |
"~ 5" / czas |
|
| Źródło powietrza |
00,4-0,8 MPa |
|
| Źródło mocy |
Trójfazowe pięciokrętowe 380V±10%,50Hz |
|
Tabela konfiguracji:
1 zestaw urządzenia do wykrywania wad fluorescencyjnych cząstek magnetycznych
1 zestaw mechanizmów nawijania prętów
1 zestaw Pneumatyczna platforma podnosząca
1 zestaw Ciemny pokój
1 zestaw Film testowy standardowy
1 magnetometr stały
1 zestaw przełącznik stopniowy
1 ręczna lampa UV
