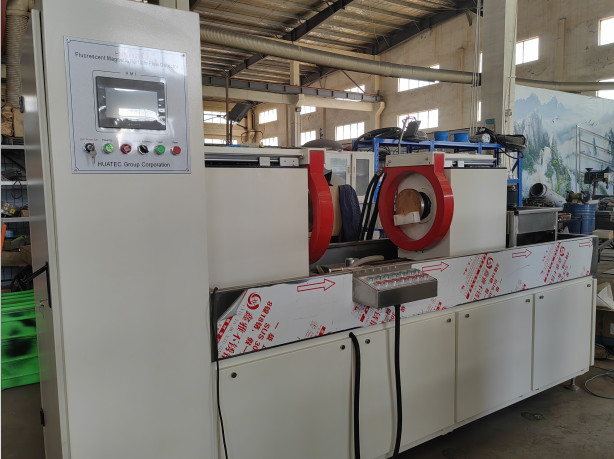

Urządzenie do wykrywania wad cząstek fluorescencyjnychHMP-6000A
Zasada działania
W wykrywaniu wad cząstek magnetycznych wykorzystuje się interakcję pomiędzy polem magnetycznym wycieku a proszkiem magnetycznym w miejscu wady przedmiotu,który wykorzystuje różnicę między wadami powierzchniowymi i niemal powierzchniowymi wyrobów stalowych (takimi jak pęknięcia)Po zmagnesowaniu pole magnetyczne w nieciągłości tych materiałów ulega zniekształceniu,o pojemności nieprzekraczającej 10 WW ten sposób przyciągając proszek magnetyczny, tworzy się akumulacja proszku magnetycznego w miejscu wady - oznaki magnetyczne, w odpowiednich warunkach oświetleniowych, wskazujące lokalizację i kształt wady.
Zastosowanie
Fluorescencyjna maszyna wykrywająca usterki cząstek magnetycznych jest używana do wykrywania powierzchni i powierzchni w pobliżu ferromagnetycznych części roboczych (takich jak śruby, szpilki, buchy, zęby, pierścienie biegów, wał skrętowy itp.).) z powodu podrabiania, tłumienie, szlifowanie, zmęczenie spowodowane pęknięciami i włączeniem szkarp oraz inne drobne wady.
Parametry techniczne
Zakres wykrywania: średnica (φ400 mm), długość 1000 mm
Metoda wykrywania: wykrywanie fluorescencyjnych lub niefluorescencyjnych cząstek magnetycznych
Tryb magnetyzacji: magnetyzacja obwodowa, wzdłużna, kompozytowa
Odległość między elektrodami: 0~1000 mm (regulowana)
Tryb zaciskania: zaciskanie pneumatyczne
Prąd magnetyzujący: 0~6000A
Efekt demagnetyzacji:5 А/cm
Czułość wykrywania: film testowy standardowy A1 (15/50) wyraźnie wyświetlony
Zasilanie: trójfazowe 5-przewodowe 380V 50Hz
| Parametry badań |
| Obecna nazwa |
Klimatyzator |
| Prąd magnetyzujący obwodowy ((A)) |
5500 |
| Metoda magnetyzacji wzdłużnej |
Elektromagnetyczne jarzmo, cewka znajdująca się wewnątrz skrzynki elektrodowej |
| Prąd magnetyzujący wzdłużny (A) |
¥50 |

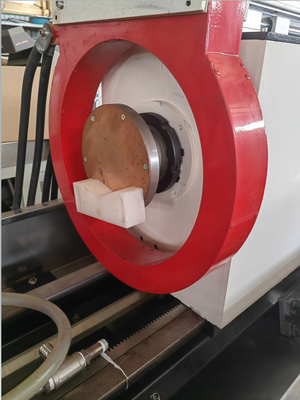

| Maksymalna średnica cewki ((mm) |
500 |
| Maksymalna odległość bieguna ((mm) |
1000 |
| Kontrola |
Podręcznik |
| Interfejs operacyjny ((*) |
Ekran dotykowy |
| Klempa (((*) |
pneumatyczne |
| Głowa przenośnej elektrody |
2PCS |
| Tryb obrotowy |
Elektryczne |
| Metoda magnetyzacji AC |
Magnetyzacja obwodowa, magnetyzacja wzdłużna, magnetyzacja kompozytowa |
| Metoda demagnetyzacji AC |
Automatyczna demagnetyzacja tłumienia |
| Czas rozpylania |
podręcznik |
| Czas magnetyzacji |
Za każdym razem |
| Czas obserwacji rotacyjnej |
okrąg |
| Czas demagnetyzacji |
Za każdym razem |
| Pudełko do łapania |
objętość 40L; wyposażony w rolkę, funkcję mieszania, |
| filtr ze stali nierdzewnej, podwójne zastosowanie dla oleju i wody |
| Światło białe |
¥1000 lx |
| Błąd pomiaru prądu |
≤ ± 10% |
| Źródło powietrza |
0,08-0,1MRa |
| Władza |
Trójfazowe pięciokrętowe 380V±10%,50Hz |
| Ogólne wymiary ((mm) |
Długość:2500 |
| Szerokość: 800 mm (nie potrzeba ciemnej komory) |
Standardy wykonawcze
Urządzenie do wykrywania wad cząstek magnetycznych: GB/T8290-2011
Warunki obserwacji dla kontroli cząstek magnetycznych: GB/T 5097-2020/ISO 3059:2012
American Society for Materials and Testing: Magnetic Particle Test Method (Amerykańskie Towarzystwo ds. Materiałów i Badania: Metoda badania cząstek magnetycznych) ASTM E1444-01
Unia Europejska, międzynarodowa norma: DIN EN ISO 9934-2-2003
Standardowa konfiguracja
1 główna maszyna wykrywająca błędy fluorescencyjnych cząstek magnetycznych
System odzyskiwania sprayu z zawieszenia magnetycznego 1 zestaw
Jeden gaussowy metr
1 magnesowa zawiesina do pomiaru stężenia
