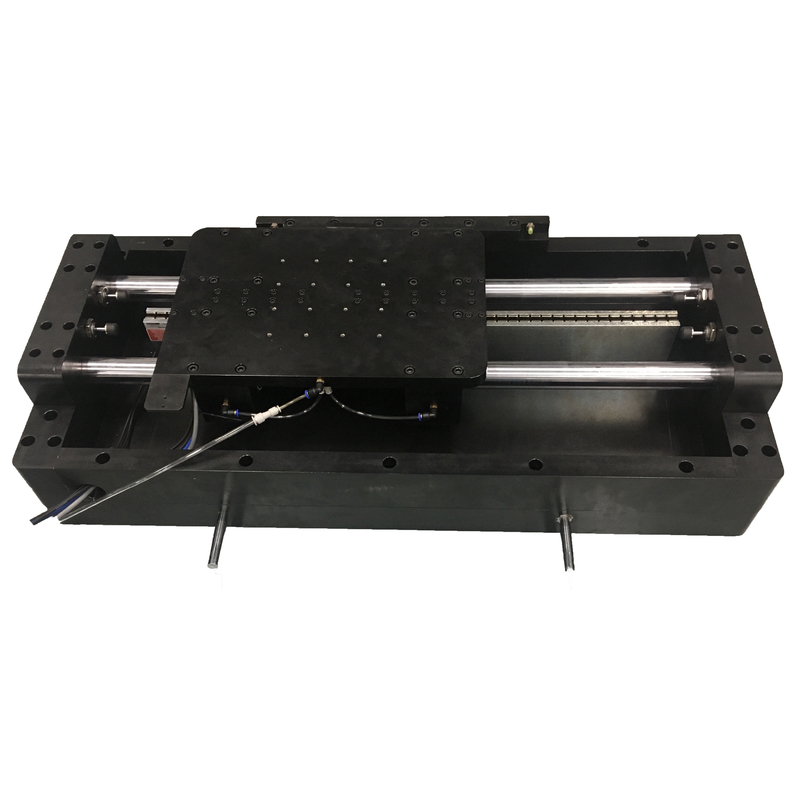

| Urządzenie do kalibracji wibracji o niskiej częstotliwości (część stołu wibracyjnego) |
| Znamionowa sinusoidalna siła wzbudzenia |
200N |
| Zakres częstotliwości |
0,01 ~ 100 Hz (z możliwością rozszerzenia) |
| Błąd wskazania częstotliwości |
Błąd wartości wskazywanej nie powinien być większy niż 0,25% pełnej skali |
| Stosunek sygnału do szumu |
Stosunek sygnału przyspieszenia stołu wibracyjnego do szumu powinien być większy niż 60 dB |
| Podróż służbowa (zakres pomiaru ugięcia) |
400 mm (z możliwością rozszerzenia zakresu 100 mm ~ 2 m) |
| Zakres przemieszczenia |
1 μm ～ 400 mm (skalowalne do 2 m) |
| Prędkość znamionowa |
1,2 m/s |
| Maksymalne przyspieszenie przy 1 Hz |
Nie mniej niż 0,5 g |
| Zakres przyspieszenia |
(10-4~20) m/s2 |
| Maksymalna masa czujnika obciążenia |
> 10 kg |
| Rozmiar stołu |
>240mm×240mm |
| Równoważna masa ruchomych części |
8 kg |
| Śruba stołowa |
M5 (można go dostosować do wymagań) |
| Całkowity wymiar dł. × szer. × wys |
Około 1200 mm × 300 mm × 300 mm |
| Waga platformy |
Około 90 kg |
| Ciśnienie zasilania gazem |
0,4 ~ 0,6 MPa |
| Maksymalny przepływ gazu |
10 l/min |
| Zniekształcenie kształtu fali |
W zakresie odpowiedzi częstotliwości roboczej zniekształcenie środkowej fali przyspieszenia mesy nie przekracza 5% |
| Współczynnik drgań bocznych |
W zakresie odpowiedzi częstotliwości roboczej amplituda przyspieszenia drgań poprzecznych środka płaskowyżu nie jest większa niż 5% amplitudy przyspieszenia drgań głównego kierunku drgań. |
| stabilność |
Stół wibracyjny wibruje w sposób ciągły z częstotliwością odniesienia 16 Hz z maksymalną amplitudą przyspieszenia przez 20 minut. W dowolnym przedziale 2 minut maksymalna zmiana częstotliwości nie jest większa niż 0,3%, a maksymalna zmiana amplitudy przyspieszenia nie jest większa niż 0,5%. |
| Standardowy czujnik przyspieszenia |
| wrażliwość |
Nie mniej niż 1000 mV/g |
| Zakres odpowiedzi częstotliwościowej |
DC-200 Hz (±5%) |
| Zakres pomiarowy |
2 gr |
| Rezolucja |
Mniej niż 10 μg |
| nieliniowość |
0,1% FS |
| Enkoder fotoelektryczny może być również używany w rozdzielczości poniżej 10 Hz |
Nie więcej niż 10 nm |
| System kontroli wibracji i oprogramowanie do kalibracji sterowania |
| kanały |
≥4 kanały, każdy kanał korzystający z niezależnego przetwornika A/D |
| cyfra |
24-bitowy |
| Częstotliwość próbkowania |
Każdy kanał jest większy niż 20 tys |
| Interfejs interferometru laserowego |
Rozszerzalny interfejs interferometru laserowego z funkcją odchylania |
| Cały sprzęt sterowany jest przez oprogramowanie, a testowanie wszystkich parametrów całego systemu jest kontrolowane przez program. |
| Może wykonać krok sinusoidalny i przemiatający sinus, kalibrację częstotliwości amplitudy, kalibrację częstotliwości fazowej i kalibrację liniowości amplitudy mierzonego czujnika |
| Można obliczyć liniowość amplitudy, błąd częstotliwości amplitudy i błąd fazy czujnika |
| Zdefiniowany przez użytkownika raport z testu, w raporcie można wyświetlić wszystkie parametry testu i wyniki obliczeń |
| Wymagania dotyczące środowiska pracy systemu |
| Robocza temperatura otoczenia |
5 ℃ ~ + 35 ℃ |
| Wilgotność względna |
10% do 85% |
| Zasilanie |
220 V ± 10 V AC, 50 Hz ± 1 Hz, 3,5 kW |
| Zapotrzebowanie na sprężone powietrze |
Nie wyższe niż 0,6Mpa |
| Rezystancja uziemienia laboratorium (Ω) |
≤4 |
| |
|
|
