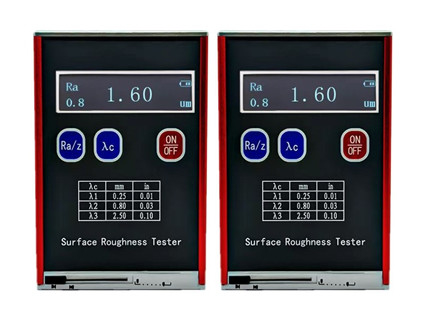

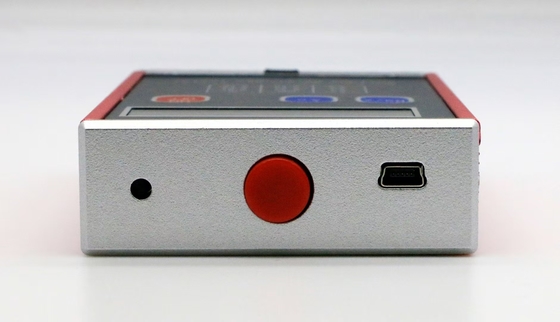

Pozycyjny tester grubości powierzchni Ra Rz Rt Rq
Ogólne wprowadzenie
SRT-5000B to nowa generacja serii urządzeń do testowania grubości powierzchni.przenośność i stabilna wydajnośćTestor jest szeroko stosowany w pomiarze chropowitości powierzchni różnych metali i metali innych niż metale.Jego zintegrowana struktura czujnika i głównej części i ręczna konstrukcja sprawiają, że nadaje się do stosowania w zakładach produkcyjnych.
1- Posiada Ra, Rz, Rt, Rq.
2Kieszonkowy, łatwy w noszeniu, anty-strzałowy i wibracji.
3Kalibracja w jednym punkcie jest prosta i łatwa w obsłudze i może być szybko wykonana przez użytkownika.
4Piezoelektryczny ceramiczny czujnik, mocny i trwały.
5.256*64 ekran OLED o wysokiej jasności, niskim zużyciu energii i wykwintnym wyświetleniu czcionek.
6Duża pojemność akumulatora litowego, długi czas pracy.
7- Posiadam 0.25, 0.8, 2,5, trzy rodzaje długości próbki.
8.Metalowa powłoka, silna zdolność antynterferencyjna.
9. Zgodne ze standardami GB, ISO, DIN i JIS.
10Wysokiej prędkości chip DSP, wysoka prędkość obliczeniowa.
11.Szybka prędkość obliczeniowa, do zakończenia obliczeń po uderzeniu pomiarowym potrzeba zaledwie 2 sekund.
Zasada działania
Gdy czujnik był napędzany przez kierowcę, aby wykonać jednolity ruch liniowy wzdłuż powierzchni badawczej,stylus, który dotyka powierzchni roboczej, porusza się w górę i w dół wzdłuż powierzchni roboczej prostopadleJego ruch jest przekształcany w sygnały elektryczne, które są wzmacniane, filtrowane i przekształcane w sygnały cyfrowe poprzez A/D. Sygnały są następnie przetwarzane przez procesor w Ra, Rz,Wartości Rq i Rt, a następnie wyświetlane na ekranie.
Zalecana tabela długości próbki
| Ra (μm) |
Rz (μm) |
Długość próbki λc (mm) |
| > 5 ~ 10 |
>20~40 |
2.5 |
| > 2,5 ~ 5 |
>10~20 |
| > 1,25 ~ 2.5 |
> 6,3 ~ 10 |
0.8 |
| > 0,63 ~ 1.25 |
> 3,2 ~ 6.3 |
| > 0,32 ~ 0.63 |
>1,6~3.2 |
| > 0,25 ~ 0.32 |
> 1,25 ~ 1.6 |
0.25 |
| > 0,20 ~ 0.25 |
> 1,0~1.25 |
| > 0,16 ~ 0.20 |
> 0,8 ~ 1.0 |
| > 0,125 ~ 0.16 |
> 0,63 ~ 0.8 |
| > 0,1 ~ 0.125 |
> 0,5 ~ 0.63 |
| > 0,08 ~ 0.1 |
> 0,4 ~ 0.5 |
| > 0,063 ~ 0.08 |
> 0,32 ~ 0.4 |
| > 0,05 ~ 0.063 |
> 0,25 ~ 0.32 |
| > 0,04 ~ 0.05 |
> 0,2 ~ 0.25 |
| > 0,032 ~ 0.04 |
> 0,16 ~ 0.2 |
| > 0,025 ~ 0.032 |
> 0,125 ~ 0.16 |
| > 0,02 ~ 0.025 |
> 0,1 ~ 0.125 |
Parametry techniczne
1.Parametry (μm):Ra, Rz, Rq, Rt
2.Długość przejścia (mm):6
3.Długość próbki (mm):0.25, 0.80, 2.50
4.Długość oceny (mm):1.25, 4.0, 5.0
5Zakres pomiarowy (μm):Ra, Rq: 0,05 ~ 15,0 Rz, Rt: 0,1 ~ 50
6.Błąd wyświetlania: ± 10 nm+0,1A)
7.Powtarzalność wyświetlanej wartości:<6%
8Stylus:Diamentowa czubka Promieniowanie:10 μm±1 μm Diamentowa czubka Kąt:
9Siła pomiarowa stacjonarna i jej odmiany:
Siła pomiarowa w stanie nieruchomości: ≤ 0,016N
Zmiany siły pomiarowej: ≤ 800N/m
10.Ciśnienie czujnika zależnego od poślizgu: ≤ 0,5 N
11- Akumulator:3Akumulator litowo-jonowy o napięciu 0,7 V
12Ogólne wymiary: 106 mm × 70 mm × 24 mm
13Waga: 200 g
14Warunki eksploatacji:
Temperatura: -20°C-40°C
Względna wilgotność: < 90%
Brak drgań; brak środków korozyjnych
15Warunki przechowywania: Temperatura: -25°C-60°C Względna wilgotność: < 90%
-
-
| |
Część |
Ilość |
| Standardowy |
Głośnik SRT-5000B |
1 |
| Adapter zasilania 5V |
1 |
| Kabel USB |
1 |
| Podręcznik obsługi |
1 |
| Karta gwarancyjna |
1 |
| Certyfikat kalibracji |
1 |
| Wykaz opakowań |
1 |
| Kwalifikowane świadectwo |
1 |
| Pudełko wyposażenia |
1 |
| Opcjonalnie |
Standardowy wzór szablonu |
1 |
| Podstawa ze szkła |
1 |
-
