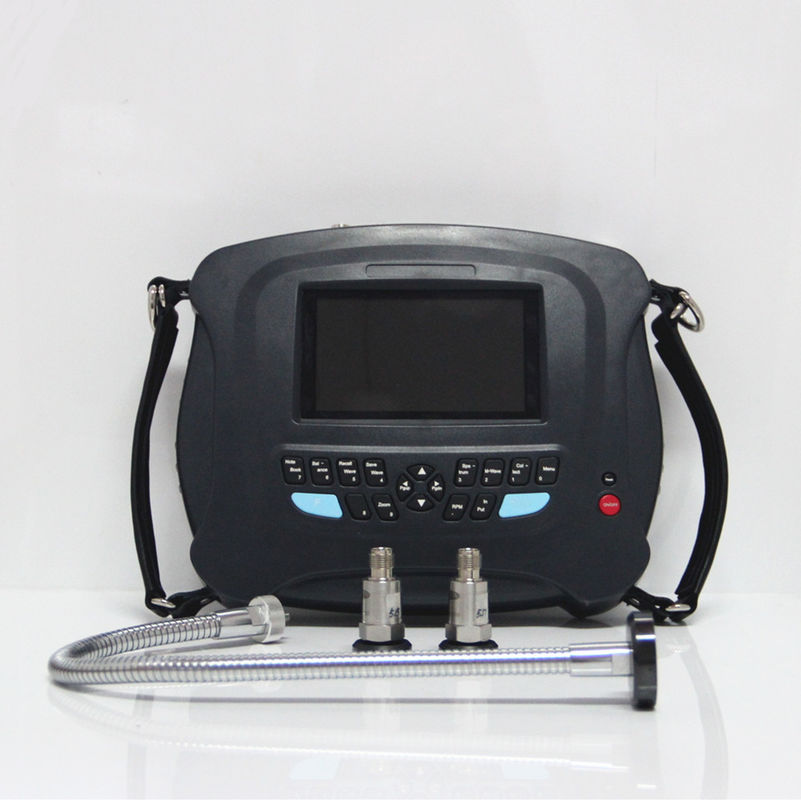

HG904A 2 kanałowy zbieracz danych / analizator diagnostyczny / bilanser fazy drgań

HG904A 2 kanałowy zbieracz danych / analizator diagnostyczny / bilanser fazy drgań

Nierównowaga jest jedną z głównych przyczyn drgań maszyn, a szacuje się, że około 50 procent wszystkich awarii jest spowodowanych nierównowagą wirników.Najlepszym sposobem na pozbycie się mechanicznej nierównowagi jest równoważenie na miejscu.NowyHG904A Machinery Analyzer/Balancer jest szczególnie przydatny do tego celu.Może być również używany do pomiaru prędkości obrotu i fazy drgań, oraz obliczyć wagę i lokalizację nierównowagi.

Zakres amplitudy i odpowiedź częstotliwości dla ogólnego pomiaru drgań:

FWyroby:

• Łatwe w obsłudze
• Ilustracja wektorowa, proces równoważenia i wynik są wyraźnie pokazane na pierwszy rzut oka
• Przechowywanie danych bilansujących 10 wirników
• Wybór masy próbnej usuwa lub pozostaje
• Rozkładanie wyniku bilansowania na dwa przydzielone miejsca
• Zakres ciężarów próbnych obliczony w zależności od masy wirnika, prędkości obrotu, promienia i wymaganego poziomu równowagi
• Automatycznie oceniana ważność masy próbnej
• Pomiar obrotów, amplitudy i fazy
• AD:16 bitów
• Na miejscu 400,800,1600,3200,6400,12800 linii FFT spektrum i funkcji diagnostycznych
• Dwukanałowe jednoczesne gromadzenie danych
• Demodulacja obudowy sprzętowej do diagnostyki łożysk i biegów
• Funkcja przenoszenia dla pomiaru częstotliwości naturalnej
• Wyświetlenie formy fali i widma przez duży LCD
• Przechowywanie wartości drgań i formy fal drgań

Warunki pracy

• Zakres temperatur: od 5°C do 50°C
• Względna wilgotność:<85%, nienasycone
• Bez gazów żądliwych
• Bez silnego pola elektromagnetycznego i silnego uderzenia

Specyfikacje:

• Zakres prędkości obrotowej dla dynamicznej równowagi: 70-13.000 obrotów/min
• Wybór autonomicznego i ręcznego zakresu
• Dokładność pomiaru drgań: 5 %

l Czujniki: akcelerometr piezoelektryczny, prędkość magnetyczno-elektryczna, przesunięcie Eddy'ego itp.

• 8^WFiltr przeciwprzechodzący w przedziale elipsie, filtr przechodzący przez pas obrotowy
• sygnał wejściowy:Akcelerometr, ICPi napięcie

• Zakres częstotliwości analizy widma: 100, 200, 500, 1K, 2K, 5K, 10K, 20K, 35KHz

890,6 KHz tylko w przypadku pobierania próbek w jednym kanale(analiza widma 35KHz),

51.2KHz w przypadku pobierania próbek w dwóch kanałach(analiza widma 20KHz)).

• Przechowywanie danych: 8G

• Notatnik: 10 kodów warunków do kontroli wizualnej
• Wyjście: USB do komunikacji z komputerem
• Zasilanie: akumulator do ładowania Ni-MH przez 8 godzin ciągłej pracy, ostrzeżenie o niskiej mocy akumulatora
• Środowisko pracy: 0~55^oC, 90% wilgotności, nie kondensujące
• Pomiar prędkości obrotowej za pomocą czujnika fotoceluły
• Zakres dynamiczny: 60 dB z regulowanym zakresem wzrostu 48 dB
• Wymiary: 21×13×4 cm; Masa: 1,2 kg (włączając baterie)

•



  Wykaz opakowań

  NowyHG904A Zbieracz danych wibracyjnych 1
  Akcelerometr 2
  Magnetyczna montaż 2
  Przesłanie 1
  Ładowarka akumulatora 1
  Kabel akcelerometru 3
  USBKabel komunikacyjny 1
  Moduł równoważenia 1

  Czujnik prędkości/wyzwalacz i kabel 1
  Zestaw papieru odblaskowego 1
  Wskazówka do szybkiego rozpoczęcia 1
  Oprogramowanie CD 1
  Certyfikaty HG904A i czujniki 3
  Przenoszenie walizki 1
