1. Przegląd

Do pomiaru twardości powierzchniowej zielonego piasku stosuje się trzy rodzaje urządzeń do badania twardości powierzchniowej piasku, A B C.

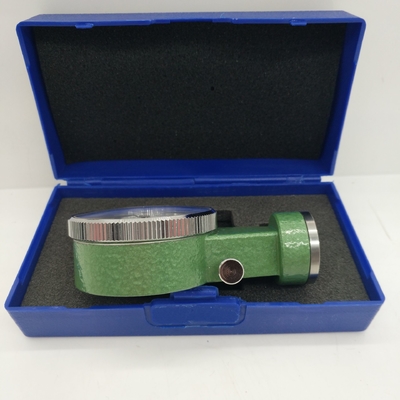

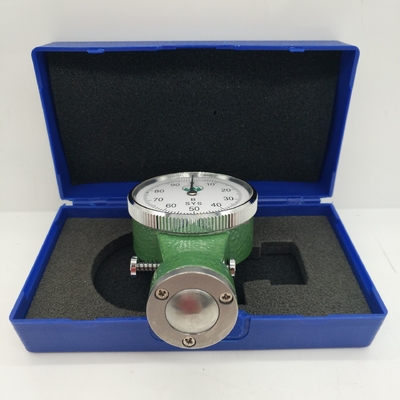

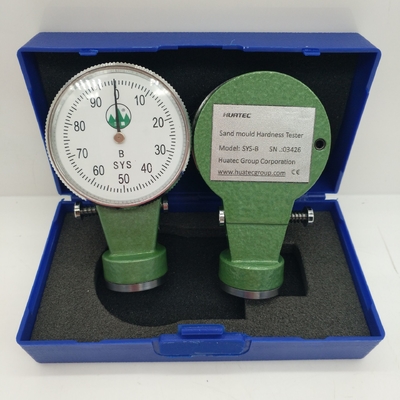

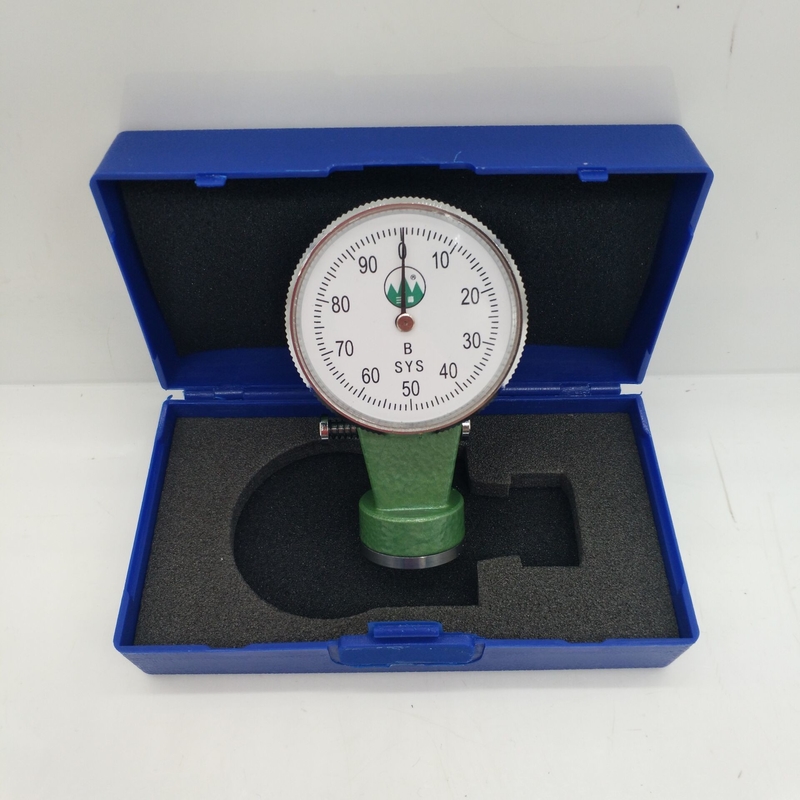

Jego konstrukcja składa się z głowicy ciśnienia stojaku (1) głowicy miernika (2) obudowy zegarków (3) sprężyny siłowej (4) przekładni napędowej (8) przekładni obrotowej (14) wskaźnika (15) pierścienia regulacyjnego (16) itp.

Typ A: nadaje się do badań twardości powierzchniowej form piaskowych (rdzeni) formowanych ręcznie lub mechanicznie pod niskim i średnim ciśnieniem.Typ B nadaje się do badań twardości powierzchni form piaskowych cienkiego i grubego (rdzeni) formowanych ręcznie lub mechanicznie pod niskim i średnim ciśnieniemTyp C nadaje się do testowania twardości powierzchni form piaskowych w odlewaniu pod wysokim ciśnieniem.

2Specyfikacje techniczne i parametry

I Dokładność

Jeżeli wskaźnik ma dowolną wartość, odpowiednia tolerancja siły wstrzykiwacza wynosi ± 5%.

Wskaźnik powraca do pozycji O i tolerancja wynosi +1 stopnia.

II Wymiary 90x55x28

Uwaga: Maksymalne obciążenie jest siłą wymaganą do naciskania wciągacza do poziomu głowicy miernika (2).

3Zasada

Zgodnie z zasadą linearności siły sprężyny i ruchu, ruch sprężyny jest wskazywany przez wskaźnik powierzchni poprzez zestaw biegów i stojaków.Jednostką twardości powierzchni piasku jest (g/mm2)Ponieważ ich wartości są powiązane i spójne, czyli jeśli wartość jednostki jest duża (g/mm2), odpowiednia wartość stopnia jest również duża.

4Użycie i dostosowanie

I Ustawić pozycję O. Gdy wskaźnik (15) nie znajduje się w pozycji O, obrócić pierścień regulacyjny (16) do wyrównania wskaźnika (15) z pozycją O.Ciśnij silnie tester twardości na badanej powierzchni piasku (osio tester twardości powinna być prostopadła do powierzchni pleśni piaskowej), tak, że powierzchnia głowicy badacza twardości (2) jest w bliskim kontakcie z badanej powierzchni piasku, a wskaźnik jest również Kiedy zatrzymuje się na określonej wartości, naciśnij szpilkę zamykającą (18) do zablokowania go,odczytać wartość pomiarową, a następnie rozluźnić szpilkę zamykającą (18) w celu przywrócenia wskaźnika (15) do pozycji O.

III Podczas pomiaru można przetestować 3-5 razy każdą część pomiarową, a następnie obliczyć średnią liczbę, która jest wartością twardości części.

5Naprawa i konserwacja

I. Nie otwierać pokrywki (13) i śrub z tyłu obudowy zegarka według własnej woli, aby zapobiec wpadnięciu w nią piasku i pyłu, co wpłynie na jego dokładność.

II. Podczas użytkowania lub umieszczania nie podlega silnym wibracjom, które zapobiegają uszkodzeniu urządzenia i wpływają na jego użytkowanie.

III. Jeżeli w przepaści między wciągaczem (1) a głowicą licznika (2) znajduje się piasek, należy ostrożnie odkręcić śruby o powierzchni 3~M2, usunąć głowicę licznika, usunąć lepki piasek,i zainstalować go tak, jak jest (nie wyciągać wtycznika)
