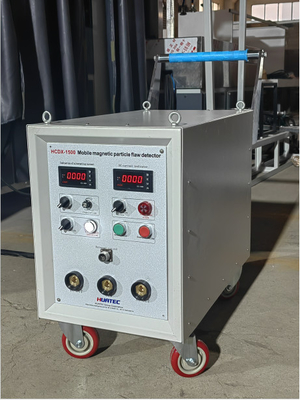

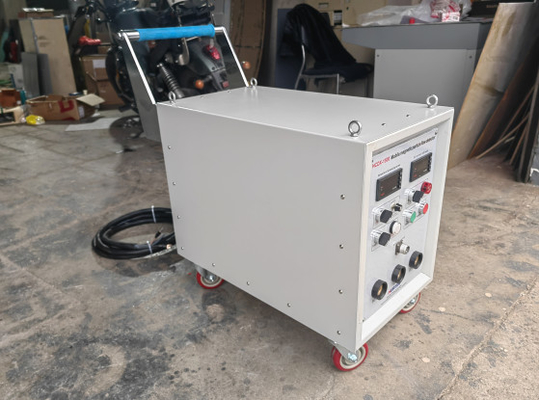

HCDX-1500 0~1500A Przenośny detektor wad cząstek magnetycznych AC/DC

HCDX-1500 0~1500A Przenośny detektor wad cząstek magnetycznych AC/DC

- Ja.Specyfikacja techniczna

II.Charakterystyka struktury

Do wejścia zasilania wyposażony jest 10-kwadracyjny trzyrodkowy kabel, którego jeden koniec jest podłączony do górnego końca wyłącznika,a drugi koniec jest podłączony do przełącznika powietrza na tablicy dystrybucyjnej sieci energetycznej, również ciało jest uziemione.

Przewody RD i BK kablu trójrodkowego są podłączone do przewodnika fazy zasilania, a przewody BU są podłączone do kable zabezpieczającego.

Wbudowane urządzenie zabezpieczające bezpiecznik.

Aby łatwo usunąć i wymienić kabel wyjściowy, do łatwego podłączenia cewki magnetyzującej lub sondy wspierającej używa się szybkiego złącza.

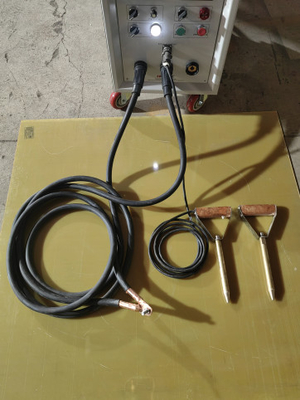

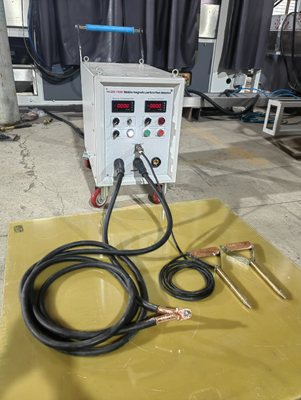

Głowa sondy pręta wspierającego jest odłączalną głową miedzianą, która może stykać się z obrabianym przedmiotem przez miedzianą płytkę sieciową, tak aby nie była podatna na awarie spowodowane złym kontaktem.Sonda prętowa z przełącznikiem ma trójrodkowy kabel podłączony do okrągłego gniazda w środku panelu przez okrągłą wtyczkę lotnicząPrzełącznik przyciskowy na probie pręta oporowego może być używany jako zielony przycisk na panelu operacyjnym.Okrągła wtyczka lotnicza na kablu trójrodkowym jest podłączona do okrągłego gniazda w środku pręta miedzianego, a przełącznik stopniowy można podłączyć za pomocą zielonego przycisku na panelu sterowania.

V.Zastosowanie i zastosowanie

1. Uwaga przed zastosowaniem

Po raz pierwszy lub przed użyciem sprawdź, czy części zewnętrzne są nienaruszone.Można również otworzyć pokrywę, aby sprawdzić, czy w przypadku jakichkolwiek luźnych części wewnętrznych, ale proszę nie rozmontować i nie zmontować żadnych części bez pozwolenia.

Należy go przechowywać i stosować w suchym, czystym, dobrze wentylowanym środowisku, bez kwasów i alkalizów oraz innych gazów żrących.Środowisko to nie powinno mieć wysokiej temperatury i silnych drgań lub uderzeń.

Przed włączeniem zasilania, proszę sprawdzić, czy zasilanie jest zgodne z wymaganym zasilanie, a także czy połączenie jest poprawne,i czy pojemność sieci energetycznej i przełącznika spełnia wymagania

2. Stosowanie i działanie

(1) Podłącz kabel zasilania do sieci, podłącz szafę dystrybucji energii i podłącz obwodnik główny do sieci

(2) włączyć "Power", "Power" światło wskaźnika, a następnie realizuje sterowanie obwodu na zasilanie i wentylator wydechowy rozpoczyna pracę;

(3) Jeżeli wymagana jest magnetyzacja prądu prądu prądu prądu prądu prądu prądu prądu prądu, należy włączyć przełącznik wyboru "AC/DC" w pozycję "AC" i włączyć przycisk regulacji prądu "Current ADJ" w pozycję minimalną lub odpowiednią;

(4) Podłącz miedziany złącze jednego końca dwóch kabli o powierzchni 120 mm2 do odpowiedniego interfejsu wyjściowego maszyny,i zwrócić uwagę na kabel do podłączenia do odpowiedniego końca wyjścia (koniec AC lub końca DC);

(5) Naciśnij przycisk wyzwalacza panela lub przełącznik stopniowy, obwód wyzwalający uruchomi impuls w celu kontrolowania pracy SCR i zrealizować kontrolę magnesowania prądu przemiennego;

(6) Połącz elektrodę pręta z elementem roboczym lub przesuń kabel do elementów roboczych lub za pomocą techniki przesuwania.

(7) Naciśnij przycisk spustu lub przełącznik stopniowy, ustaw przycisk regulacyjny prądu, aby amperometr wskazał wartość prądu wymaganą do wykrywania usterek,a następnie naciśnij przycisk wyzwalający, aby zakończyć magnetyzacjęW przypadku maksymalnego prądu należy zastosować zewnętrzną kontrolę cząstek magnetycznych, zazwyczaj czas magnesyzacji wynosi mniej niż 2 sekundy,i powinno być więcej niż 5-10 razy czasu przerywania (mniej czasów magnetyzacji), wielokrotność czasu przerywanego może zostać odpowiednio skrócona).

(8) Jeśli demagnetyzacja jest potrzebna, wystarczy włączyć wyłącznik wyboru "Mag. / Demag. " na "Demag. " i wykonać operacje zgodnie z powyższymi krokami (1) do (7);

(9) Jeśli potrzebujesz użyć półfalnej magnesowania prądu stałego, po prostu przełącz "AC/DC" wybieranie w pozycji "DC", w tym czasie, wewnętrzne pracy przekaźnika KC1 ssanie, zakończyć przełączanie pracy.(Powinno być zauważone, że po przełączeniu kabel wyjściowy powinien również korzystać z odpowiedniego końca wyjścia)

(10) Po zaprzestaniu stosowania wyłączyć główny przełącznik zasilania i przełącznik tablicy dystrybucyjnej zasilania, a w razie potrzeby usunąć zewnętrzne akcesoria.
