Przenośny Pie Aauge Magnetic Filed Indicator Akcesoria Magnetic Particle Defect Detector

Przenośny Pie Aauge Magnetic Filed Indicator Akcesoria Magnetic Particle Defect Detector

Podsumowanie:

Wskaźnik pola magnetycznego jest zgodny ze standardem chińskim JB3965-85, JB4730-94,i Ameryka Zalecana metoda kontroli cząstek magnetycznych ASTME709 Standard i ASTMA275 Stalowe kości magnetyczne.

"testy cząstek magnetycznych na stalowych zbiornikach ciśnieniowych" i "testy cząstek magnetycznych na wykupach zbiornika ciśnieniowego".

Projektowanie kontroli cząstek to nie tylko nadaje się do naczyń ciśnieniowych, ale również do ogólnych produktów mechanicznych, jest to dobre narzędzie niezbędne do wykrywania wad cząstek magnetycznych.

Może sprawdzać kompleksową sprawność urządzeń wykrywających usterki, zawieszenia magnetycznego cząstek magnetycznych oraz odpowiednią metodę działania.

Można go łatwo wykorzystać do odzwierciedlenia natężenia i kierunku pola magnetycznego w obszarze zmagnesowanym.

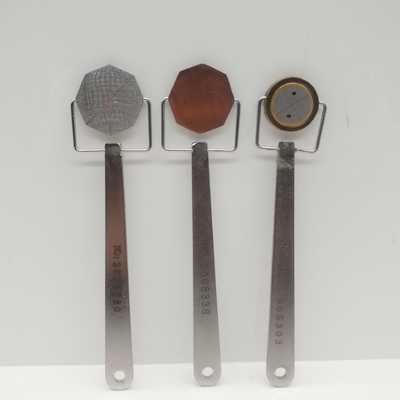

Wskaźnik pola magnetycznego:

1Wskaźnik pola magnetycznego nadaje się do kontroli cząstek magnetycznych stalowych naczyń ciśnieniowych i ogólnych produktów mechanicznych.

2Wskaźnik pola magnetycznego nadaje się do kontroli cząstek magnetycznych części stalowych i ogólnych produktów mechanicznych.

Użycie:

Przy użyciu wskaźnika pola magnetycznego typu 1 ręcznie trzymać uchwyt, użyć miedzi zwróconej w górę, powierzchnia ośmiu linii jest przymocowana do przedmiotu;

Wykorzystując wskaźnik pola magnetycznego typu 2, przytrzymaj ręcznie uchwyt tak, aby każda strona wskaźnika pola magnetycznego była przymocowana do przedmiotu.

Kontynuacyjna kontrola metodą typu 1 i typu 2 wskaźnika pola magnetycznego, gdy proszek magnetyczny lub zawiesina magnetyczna po opryskaniu,na powierzchni wskaźnika pola magnetycznego pojawiają się wyraźne i rozpoznawalne linie magnetyczne, oznacza to, że efekt magnetyczny został wyprodukowany, gdy wskaźnik pola magnetycznego nie tworzy śladu magnetycznego lub w pożądanym kierunku, należy zmienić i regulować metodę magnetyzacji.

Wskaźnik pola magnetycznego typu 3 jest skopiowany z Niemiec Zachodnich.

Może nie tylko sprawdzić urządzenia wykrywające usterki, ale także sprawdzić, czy kompleksowa wydajność i metoda działania zawieszenia magnetycznego cząstek magnetycznych jest odpowiednia.

Można go wygodnie wykorzystać do odzwierciedlenia natężenia i kierunku pola magnetycznego w obszarze zmagnesowanym.

It can also adjust the distance between the cover and the soft iron to find the limit value of the ability to observe and discover the buried depth of the near surface defects under a certain magnetic field value.

Wskaźnik pola magnetycznego składa się z płaskiego, nie pozostającego w miejscu pierścienia osłony, jak to, wewnątrz tego pierścienia osłony.

Dostarczono cylindryczne miękkie żelazo składające się z czterech części.

Cztery części są oddzielone od siebie szczelinami niemagnesowanymi, tworząc dwa prostopadłe szczeliny, na których obraca się pokrywę.

Przykrycie ma kąt 0,5 mm, a co 90 stopni jest wygrawerowane literami 1, 2, 3 i 4.a odległość między pokrywą a butlem z miękkiego żelaza można regulować poprzez obrót pokrywy.

Gdy badamy urządzenie na magnetyzowanym kawałku, część linii pola magnetycznego tworzy się przez kolumnę z miękkiego żelaza.odpowiednia szczelina w krzyżowej szczeliny w pokrywie pojawi się zgodnie z kierunkiem pola magnetycznego.

Obrócić osłonę o 360 stopni, co oznacza, że osłona jest oddalona o 0,5 mm od cylindra z miękkiego żelaza.

Jeśli magnetyczny wyświetlacz cząstek nadal nie zniknie.

Aby określić kierunek pola magnetycznego, wskaźnik pola magnetycznego można powoli obracać w miejscu, aż do momentu, gdy pęknięcie będzie najbardziej widoczne,w którym punkcie pole magnetyczne jest prostopadłe do pokazanej szczeliny.
