Blok kalibracyjny IIW V1

Standard: ISO2400-1972E

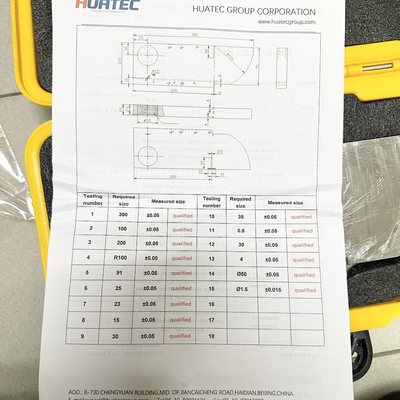

Blok testowy IIW (Blok testowy V-1) nazywany jest również holenderskim blokem testowym.Jest to międzynarodowy standardowy blok testowy zatwierdzony przez International Welding Institute (IIW) i zalecany przez Międzynarodową Organizację Normalizacyjną (ISO)kształt i rozmiar przedstawiono na rysunku 1-1:

Główne punkty zastosowania:

(1) Zakres dynamiczny, pozioma liniowość i wzdłużny zakres wykrywania fal detektora wad można zmierzyć przy użyciu grubości bloku testowego 25 mm;

(2) Do określenia marginesu wrażliwości kąta refrakcji sondy krzywej i sondy wzdłużnej wzdłużnej zastosowano łuk 50 i otwór 1,5 przejściowy.Możliwe jest również przybliżone oszacowanie wielkości niewidomego obszaru prostej sondy i zdolności penetracji przyrządu pomiarowego w połączeniu z sondą.

(3) Punkt uderzenia i przestrzeń ślepa proby nachylonej mierzone są przy użyciu powierzchni łuku R100 mm, a stosunek osi czasu i punkt zerowy mogą być skorygowane;

(4) rozdzielczość wzdłużna prostej sondy można zmierzyć na płaszczyźnie wylotów o wymiarach 85 mm, 91 mm i 100 mm;

(5) Do pomiaru kąta nachylenia wiązki dźwiękowej użyć prawej krawędzi kąta bloku badawczego.
