Szczegóły Produktu:
|
| Pasmo: | 0,1 MHz ~ 20 MHz | Osiągać: | 120 dB, tempo 0,1 dB, 1 dB, 10 dB |
|---|---|---|---|
| Ekran wyświetlający: | 5,0-calowy wyświetlacz LCD, efektywny rozmiar wyświetlacza to 108 mm długości i 64 mm szerokości | Pamięć: | Karta SD 1G |
| Tryb ilościowy: | Krzywa DAC, krzywa AVG(DGS). | Tryb wykrywania: | Pełna fala, dodatnia półfala, ujemna półfala, RF |
| Napięcie impulsowe: | Regulacja 25V ~ 300V Krok 25V | ||
| High Light: | detektor błędów ultradźwiękowych mini karty SD,detektor błędów ultradźwiękowych na ekranie dotykowym,wykrywacz wad na ekranie dotykowym |
||

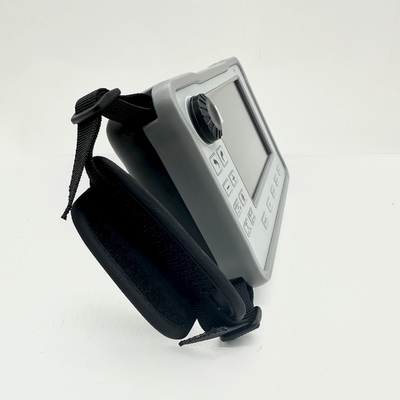

Karta SD FD540mini Detektor błędów ultradźwiękowych na ekranie dotykowym
Krótkie wprowadzenie
Detektor błędów ultradźwiękowych FD540mini to nowy rodzaj produktu do badań ultradźwiękowych wprowadzonego przez naszą firmę, szeroko stosowany w gałęziach przemysłu takich jak kotły, zbiorniki ciśnieniowe, energia, ropa naftowa, chemikalia,ropy morskiej, rurociągów, budowy statków, samochodów, produkcji mechanicznej, metalurgii, przetwarzania metali, konstrukcji stalowych, transportu kolejowego, energii jądrowej, uniwersytetów, itp.zlokalizować, ocenia i diagnozuje różne wady wewnętrzne (pęknięcia, luźność, pory, włączenia itp.) na obrabianiu.silna wytrzymałośćJest to niezwykle przenośny ultradźwiękowy produkt wykrywający usterki.
Parametry techniczne
| Zakres wykrywania |
10m ((pozdłużna fala stali węglowej) (Wymogi dotyczące parametrów metrologicznych: ≥ 3500 mm) |
| Tryb impulsowy | Silny puls, kwadratowa fala, podwójnie kwadratowa fala |
| napięcie impulsowe | 25V ≈ 300V regulowane stopniowe 25V |
| Szerokość impulsu | 0ns 500ns ustawialne w trybie ciągłym 10ns |
| Dampingowanie | mocno i słabo regulowane |
|
Powtarzanie pulsu częstotliwość |
Automatyczne lub ręczne, ustawialne ciągle od 100 Hz do 1000 Hz, z częstotliwością 10 Hz |
| Zyski | 120 dB, tempo 0,1 dB, 1 dB, 10 dB |
| Przepustowość | 0.1MHz20MHz |
| Filtr falowy | 1M~5M |
| Wyświetlacz | 5.0-calowy LCD, efektywny rozmiar wyświetlacza wynosi 108 mm długości i 64 mm szerokości |
| Rozstrzygnięcie | 800×480 |
| Interfejs przyrządu | Dwójka LEMO-00 C5 |
| Alarm | Alarm bramy A, B |
| Interfejs wyjściowy | USB typu c |
| Tryb wykrywania | pełna fala, dodatnia pół fala, ujemna pół fala, RF |
| Wrota | Niezależny A,B |
| Tryb pomiaru | Szczyt, strona fali |
| Pamięć | Karta SD 1G |
| Przechowywanie treści | Jednorazowe, wielokrotne ciągłe nagrywanie (≤ 200 klatek) |
| Tryb ilościowy | Krzywa DAC,krzywa AVG(DGS) |
| Funkcje pomocnicze |
Wsparcie dotykowe, klawiatura wirtualna, PD szybki ładowanie, automatyczne zwiększenie, pamięć szczytowa, zamrożenie |
|
Wykrywanie wad Standardy |
AWS D1.1/D1.5,NB/T 47013,GB/T 29712,GB/T 11345 |
| Wielkość i waga | 183 mm × 113 mm × 45 mm 780 g, wliczona bateria |
| Akumulator | 12 godzin |
| Jednostka | Metryczny, imperialny. |
| Temperatura pracy | -10°C55°C |
| Ładowarka | ¢Generał ¢AC ((100 ¢240V, 50 ¢60Hz) |
| Rozstrzygnięcie |
36 dB (Wymogi dotyczące parametrów metrologicznych:≥ 26 dB) |
| Zakres dynamiczny |
40 dB (Wymogi dotyczące parametrów metrologicznych:≥ 26 dB) |
| Marża wrażliwości |
60 dB (Wymogi dotyczące parametrów metrologicznych:≥ 42 dB) |
| Liniowość pionowa |
20,8% (Wymogi dotyczące skuteczności metrologicznej: ≤ 6%) |
|
Horyzontalny liniowość |
00,6% (Wymogi dotyczące skuteczności metrologicznej: ≤ 2%) |
| Język | Chiński/angielski |
Cechy
1: Karoseria jest lekka i nadaje się do obsługi z jednej ręki.
2: PD65W szybkie ładowanie + 12 godzin długiej żywotności baterii.
3: 5,0-calowy wyświetlacz wysokiej rozdzielczości IPS z zupełnie nowym interfejsem użytkownika.
4: obsługa dotyku na pełnym ekranie, szybka obsługa gestami, klawiatura wirtualna,prosta w obsłudze
5: Z DAC, AVG, automatycznym zwiększeniem, pamięcią szczytową, kolorem półprzeciągu, B-skanem i innymi profesjonalnymi funkcjami.
6: W tym przełączanie na język chiński i angielski, eksport danych na kartę SD, aktualizacja online, przechwytywanie ekranu i wiele innych praktycznych funkcji.
Standardowa konfiguracja
| Numer seryjnyr | nazwisko | Ilość |
| 1 | Głośnik FD540mini | 1 |
| 2 | Sonda (wysokiej precyzji sonda prosta, sonda kątowa) | 2 |
| 3 | Linia sondy | 2 |
| 4 | Ładowarka | 1 |
| 5 | Przewód elektryczny | 1 |
| 6 | Instrukcja obsługi | 1 |
| 7 | Certyfikat zgodności | 1 |
| 8 | Karta gwarancyjna | 1 |
| 9 | Bank zasilania | 1 |
