Przenośny sprzęt do badania cząstek magnetycznych

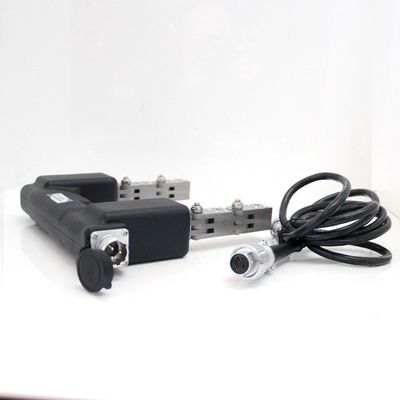

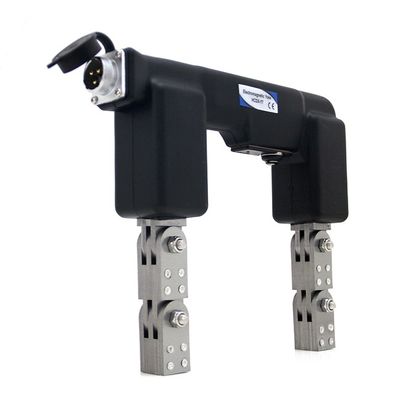

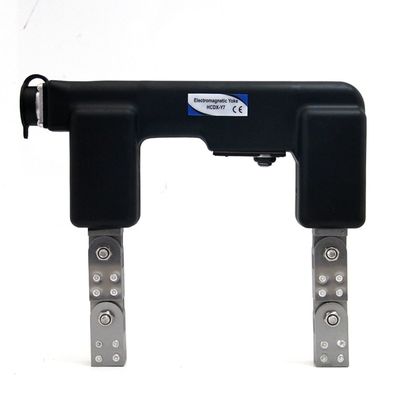

Przenośny magnetyczny detektor wad elektromagnetyczny jog AC/DC Handy Yoke HCDX-Y7T

Przegląd elektromagnetycznego jarzma AC/DC

Handy Magna Yoke Model HCDX-Y7T, wykrywacz wad cząstek magnetycznych typu ładowania ma charakterystykę kompaktowej struktury, rozsądnego układu, niewielkiego rozmiaru, lekkiej wagi i wygodnej przenośności.Detektor wad może być używany bezpośrednio w prądu zmiennego, a także może być stosowany do zasilania magnetyzowanego prądem przemiennym (AC bateria) i zasilania magnetyzowanego prądem stałym (DC-AC bateria falowa), który jest wydajny i przenośny.Jest odpowiedni do kontroli spawania kadłuba, wykrywanie spawania konstrukcji stalowych na dużych wysokościach i wewnętrzna obsługa naczyń ciśnieniowych.maszyny i inne przemysły, takie jak kotło, naczynie ciśnieniowe, rurociąg ciśnieniowy, spawanie nadwozia statku i konstrukcja spawania różnego rodzaju powierzchni materiału ferromagnetycznego oraz wykrywanie wad cząstek magnetycznych w pobliżu powierzchni.

Instrument ten spełnia wymagania standardowe JB/T7411-2012, ASME BPVC,ASTM E709,ASTM E1444,ASTM E3024."techniczny stan wykrywającego usterki elektromagnetyczne".

Cechy produktu

Całkowicie zamknięta, trwała konstrukcja

Odporny na działanie chemiczne i ścieranie

Konstrukcja baterii falownika prądu stałego i bieżącego,opcje działania prądu stałego i bieżącego w celu kontroli powierzchni i pod powierzchnią

Przekracza specyfikacje podnoszenia ASTM

Trzy tryby zasilania można swobodnie wybrać:

Istnieją miejsca bezpośrednio podłączone do zasilania prądem przemiennym, które mogą być bezpośrednio podłączone do zasilania prądem przemiennym.

Możliwe jest wykorzystanie magnetyzowanego zasilania prądem zmiennym (DC-AC inverter battery pack) do zasilania prądem zmiennym bez bezpośredniego włączenia do zasilania prądem zmiennym.

W celu realizacji funkcji magnetyzacji prądu stałego można wykorzystać zasilanie magnetyzujące prądem stałym (zestaw akumulatorów prądu stałego).

Zapewnienie zasilania magnetyzującego prądem przemiennego (DC-AC inverter bateria) ma funkcje regulacji napięcia, przeładowania, przepływu prądu i przeładowania.

W przypadku gdy siła podnosząca nie jest wystarczająca, zasilanie jest automatycznie wyłączane w celu zapewnienia czułości wykrywania wad.

Funkcja wyświetlania mocy może wyświetlać bieżącą moc baterii i ma funkcję alarmu dźwiękowego i świetlnego.

Wbudowany w mikro-komputer, aby ustabilizować napięcie wyjściowe i zapewnić czułość wykrywania.

Magnetyzacja regulowana

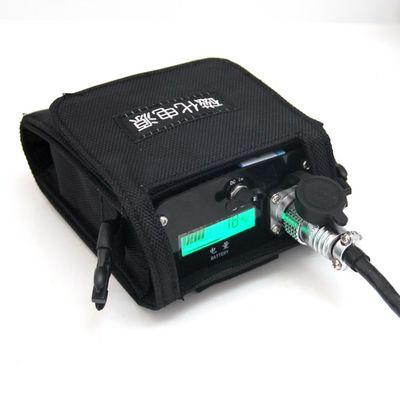

Specjalny worek na pas może nosić zestaw baterii, zawieszenie magnetyczne, środek kontrastowy, sondę jarzma itp.

Wskazówka modelowa

Parametry techniczne
Temperatura pracy: -10 ~ +40 C
Temperatura przechowywania: -20 ~ 50 C
wilgotność względna: < 80% bez kondensacji
Wzrost temperatury roboczej: < 18 C
Wymagania w zakresie ograniczeń:
Czułość: próbka standardowa A1 z wyraźnie wyświetloną rowką 15/50.
Minimalna moc podnoszenia prądu przemiennego: > 4,5 kg (44N)
W przypadku pojazdów z silnikiem napędowym prądu stałego: > 18 kg (177 N)

Standardowa konfiguracja:
HCDX...Y7T
Magnetyczny detektor wad proszku gospodarza 1
Przewód energetyczny 1

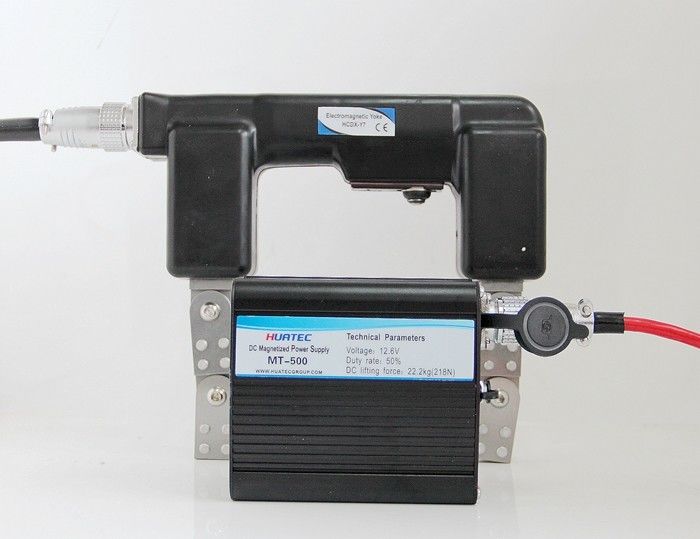

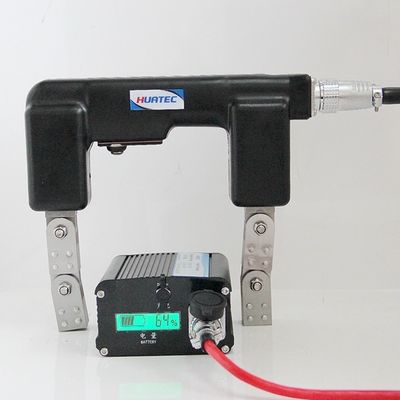

Akumulatory z inwerterem prądu stałego typu DC-AC MT610 ( zasilacz magnetyzujący prądu stałego) 1
plecak z prądem AC 1
Adapter zasilania 1
Linia łączenia wyjściowego AC 1

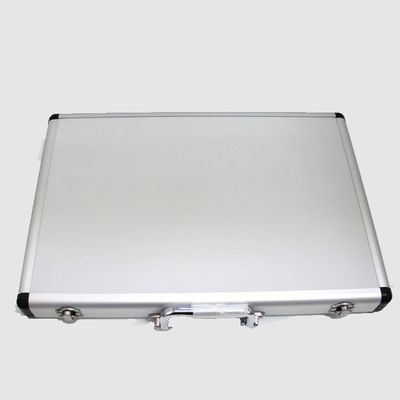

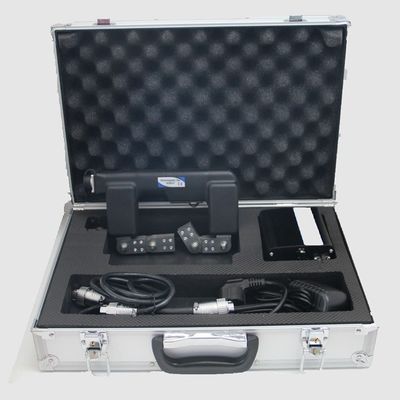

Pudełko przyrządów 1
Przykłady wad:Lokalizacja wad:
Włączenia Szwy Powierzchnia i podpowierzchnia Idealne dla: Pęknięć z powodu zmęczenia
Zmniejszenie szczelin Łzy Koła Badanie terenowe Kontrole potów
Słupy spawalnicze Szczeliny szlifowe Kontrole w eksploatacji
Zgaszanie pęknięć Wymagane środowiska

Kontrola spawania
