Szczegóły Produktu:
|
Zakres pomiarowy (stal 45#): | 0,15mm – 1800mm | Błąd wskazania (<10mm): | ±0,005 mm |
---|---|---|---|
Błąd wskazania (≥10mm): | ±0,1% | Błąd powtarzalności: | ±0,001 mm (samotest) |
Częstotliwość pomiaru: | 4 Hz, 8 Hz, 16 Hz | Zakres prędkości dźwięku: | 400-19999m/s |
High Light: | ręczny cyfrowy ultradźwiękowy miernik grubości,wysokiej precyzji cyfrowy ultradźwiękowy miernik grubości |

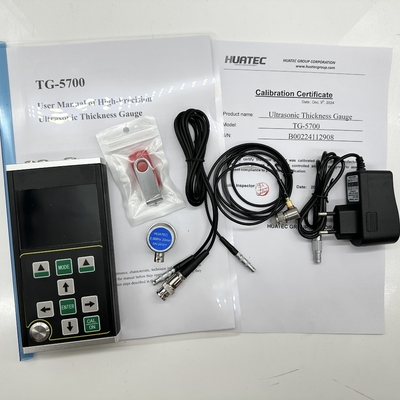

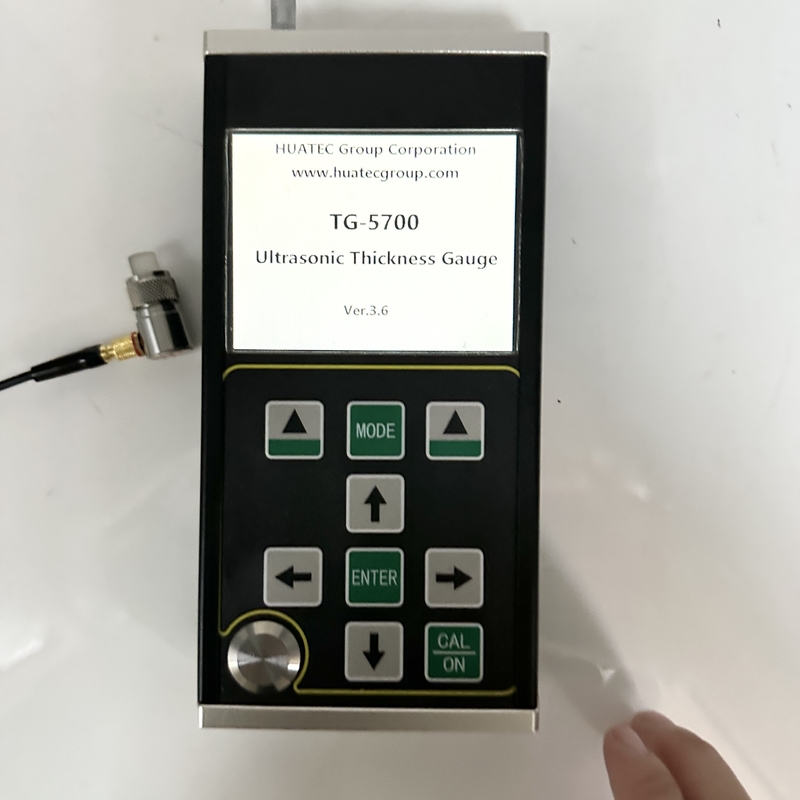

TG-5700 Ręczny wysokoprecyzyjny cyfrowy ultradźwiękowy miernik grubości z skanowaniem A/B
TG-5700 to nowy rodzaj przenośnego wysokoprecyzyjnego cyfrowego ultradźwiękowego miernika grubości z skanowaniem A / B. Przyjmuje zasadę pomiaru grubości ultradźwiękowej w oparciu o odbicie impulsu.Jest odpowiedni do pomiaru grubości materiału, który może sprawić, że fala ultradźwiękowa rozprzestrzenia się w nim z stałą prędkością i uzyskać odbicie z jego plecówRozdzielczość pomiaru wynosi 0,001 mm, a zakres pomiarów wynosi 0,15 mm (w stali).
Z drugiej strony może monitorować stopień rozrzedzania rur i naczyń ciśnieniowych w sprzęcie produkcyjnym po korozji podczas użytkowania.Może być używany w ropie naftowej., przemysł chemiczny, metalurgia, budowa statków, lotnictwo, energia i inne dziedziny.
Produkt ten spełnia następujące normy: Specyfikacja kalibracyjna dla ultradźwiękowego miernika grubości (JJF 1126-2004).
Pozycja | TG-5700 |
Rodzaj sondy | Jednokrystaliczna sonda / podwójna krystaliczna sonda |
Zakres pomiarowy (45# stali) | 0.15 mm 1800 mm |
Błąd wskazania (< 10 mm) | ± 0,005 mm |
Błąd wskazania (≥ 10 mm) | ± 0,1% |
Błąd powtarzalności | ± 0,001 mm ((Samotestowanie) |
Stabilność wskazania | Przyjmuje się technologię zerowego przejścia i wielokrotnego echa w celu zapewnienia, że na wartość pomiaru grubości nie wpływa siła echa, współczynnik tłumienia materiału, wzrost i wysokość bramy,ma wysoką stabilność pomiarową i niezawodność. |
Częstotliwość pomiarów | 4Hz, 8Hz, 16Hz |
Rozstrzygnięcie | 00,1 mm,00,01 mm,0.001mm(0.01cm,00,001 cala,0.0001 cala) |
Generator impulsów | Przyjmuje się emisję fal kwadratowych ujemnych, a szerokość impulsu i napięcie są automatycznie dopasowywane do sondy. |
Zakres prędkości dźwięku | 400-19999 m/s |
Blok kalibracyjny | 4 mm ((oczel) |
Automatyczne wyłączenie | Można wybrać 5 minut, 10 minut, 20 minut i ręczne wyłączenie. |
Kalibracja sondy | Kalibracja w jednym punkcie, kalibracja wielopunktowa |
zyski | Automatyczne sterowanie zwiększeniem, ręczne sterowanie zwiększeniem |
Zakres zysków | 0~70 dB |
Tryb wykrywania | Częstotliwość radiowa (RF), dodatnia pół fala (POS), ujemna pół fala (NEG), pełna fala (FULL) |
Tryb pomiaru | (1) MB-E: tryb pomiaru oparty na czasie przejścia od pierwotnego echa do pierwszego dolnego echa; (2) E-E: tryb pomiaru powłoki penetracji, dowolne echo Em ≈ En jest opcjonalne; (3) ME-E:Tryb wielokrotnego pomiaru echa; (4) THIN: tryb pomiaru cienkiej ściany; |
Tryb liczbowy | Tryb wartości grubości, tryb różnicy/prędkości redukcji, tryb wartości maksymalnej/minimalnej |
Tryb skanowania A | Dostępne |
Tryb skanowania B | Dostępne |
Wskazanie sprzężenia | Dostępne |
Wskazanie baterii | Dostępne |
Język | Angielski |
Jednostka | mm/calo |
Funkcjonowanie menu | Dostępne |
Funkcja oprogramowania | Dynamiczne ustawienie bramki, ustawienie wyciszenia (Blank), ustawienie wyciszenia echa (E-blank), zamrażanie echa, tłumaczenie echa i skalowanie |
Funkcja przechowywania | Może jednocześnie przechowywać 100 000 grubości (100 grup, 1000 w każdej grupie), 500 grup fal A-skanowania i 500 grup fal B-skanowania. |
Uaktualnienie programu hosta | Dostępne |
Wyświetlacz | 3.5 "QVGA (320 × 240) kolorowy ekran TFT-LCD |
Przekazywanie danych | Wspiera komunikację seryjną USB3.0 i przesyła dane do komputera. |
Temperatura pracy | -10°C+50°C; przy specjalnych wymaganiach może osiągnąć -20°C; |
Napięcie robocze | W razie braku zasilania pojawia się sygnał o niskim napięciu. |
Wymiar ogólny | 204 x 100 x 36 (mm) |
Całkowita masa | 310 g ((bez baterii) |
Produkt ten posiada tryb skanu A, tryb skanu B i tryb wyświetlania numerycznego.
● Zakres pomiarów jest szeroki, przyjmuje się unikalną technologię "wielokrotnego echo" do pomiaru ultracienkiej części o minimalnej grubości pomiaru 0,15 mm (stal);
● Ten produkt może mierzyć grubość z wysoką precyzją, a maksymalna rozdzielczość pomiaru może osiągnąć 0,001 mm; rozdzielczość powtarzania może osiągnąć ± 0,002 mm;
● Ma funkcje penetracji powłoki i pomiaru echo-to-echo, który służy do pomiaru materiałów z warstwą farby i powłoką na powierzchni;
● Wielokrotne tryby pomiaru: tryby mb-e, E-E i me-e spełniają wymagania pomiaru tradycyjnych grubości obróbki; tryb cienki umożliwia pomiar cienkich części
● Tryby numeryczne obejmują: tryb wartości grubości konwencjonalnej, tryb różnicy/skrócenia i tryb wartości maksymalnej
● Dwa tryby wzmocnienia: automatyczne / ręczne
● Można ustawić ręczne i automatyczne wyłączenie, z funkcją oszczędności energii
● Wspiera różnorodne sondy, w tym sondę podwójnego kryształu i sondę pojedynczego kryształu, a także sondę wysokiej częstotliwości do 20 MHz
● Obsługuje magazynowanie masowe i może jednocześnie przechowywać 100000 wartości grubości, 500 grup fal A-scan i 500 grup fal B-scan
● Duży, 3,5 cali kolorowy wyświetlacz TFT-LCD o rozdzielczości 320x240 (QVGA)
● Posiada różnorodne metody kalibracji, obsługuje kalibrację jednopunktową, kalibrację wielopunktową i tryby kalibracji ręcznej,i może kalibrować prędkość dźwięku i sondy pozycji zerowej w tym samym czasieWspiera korektę ścieżki w podwójnej sondzie kryształowej
● Wspiera konwersję metrycznego i brytyjskiego systemu; może przełączać się między jednostkami milimetrowymi a calimi
● Wspiera wyświetlanie w języku angielskim
Jest odpowiedni do pomiaru grubości metali (takich jak stal, żelazo, aluminium, miedź itp.), tworzyw sztucznych, ceramiki, szkła, żywicy, włókien szklanych i innych dobrych przewodników ultradźwiękowych.
Zasada pomiaru grubości ultradźwięków jest podobna do pomiaru fal świetlnych.Kiedy dotrze do interfejsu materiałuGęstość zmierzonego materiału określa się poprzez dokładne pomiar czasu rozprzestrzeniania się ultradźwięków w materiale.
Opcjonalna sonda:
TS400 Podwójna sonda kryształowa | 10 MHz | 5 mm | 00,5-50 mm |
TS500 Podwójna sonda kryształowa | 5 MHz | 5 mm | 10,0-65 mm |
TS510 Podwójna sonda kryształowa | 5 MHz | 10 mm | 1.0-500 mm |
DTM15 Jednokrystaliczna sonda | 15 MHz | 6 mm | 00,15-22,5 mm |
DTM7.5 Sonda jednokrystaliczna | 7.5 MHz | 6 mm | 00,5-22,5 mm |
DTM10 Sonda jednokrystaliczna | 10Mh | 6 mm | 00,3-22,5 mm |
DTM5 Jednokrystaliczna sonda | 5M | 6 mm | 10,0-22,5 mm |
BD510 Sonda jednokrystaliczna | 10Mh | 10 mm | 1-1000 mm |
BD212 Sonda jednokrystaliczna | 2MHz | 12 mm | 4-1800 mm |
Kabel z podwójnym kryształem sondy | |||
Kabel z sondą jednokrystaliczną |
