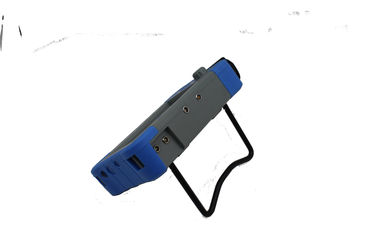

Przenośny ultradźwiękowy defektoskop Karta SD Ekran dotykowy A Skanuj B Skanuj FD600 Niski poziom hałasu

Ekran dotykowy karty SD Przenośny ultradźwiękowy defektoskop A Skan B Skan FD600 Niski poziom hałasu



Wprowadzenie



Digital ultrasonic flaw detector is advanced type, which is touch screen, can quickly, easily and without damage, accurately detect, locate, evaluate and diagnose various defects inside the work-piece such as cracks, welds, pores, sand holes, inclusions, folding, etc. It has been applied for electric power, petrochemical, boiler and pressure vessel, steel structure, military, aerospace, railway transportation, automobile, machinery and other fields. Cyfrowy ultradźwiękowy defektoskop to zaawansowany typ, który jest ekranem dotykowym, może szybko, łatwo i bez uszkodzeń, dokładnie wykrywać, lokalizować, oceniać i diagnozować różne defekty wewnątrz przedmiotu obrabianego, takie jak pęknięcia, spoiny, pory, otwory piaskowe, wtrącenia, składanie itp. Zastosowano go do produkcji energii elektrycznej, petrochemii, kotłów i zbiorników ciśnieniowych, konstrukcji stalowych, wojska, lotnictwa, transportu kolejowego, samochodów, maszyn i innych dziedzin. It is an essential instrument for the non-destructive testing industry. Jest to niezbędne narzędzie dla przemysłu badań nieniszczących.



funkcje



● Precyzyjna kwantyfikacja i pozycjonowanie w celu spełnienia wymagań wykrywania na bliską i daleką odległość

● Strefa ślepa bliskiego pola jest mała, może spełniać wymagania dotyczące wykrywania rur o małej średnicy i cienkościennych.

● Funkcja automatycznej kalibracji: automatyczna kalibracja za pomocą jednego przycisku, łatwa w obsłudze, automatyczna sonda testowa „Opóźnienie P”, „Wartość K”, „Wartość X” i prędkość

● Automatyczne wyświetlanie pozycji echa wady (głębokość: d, poziomo: p, odległość: s, amplituda, dB, ф)

● Swobodnie przełączaj trzy skale (głębokość: d, poziomo: p, odległość: s)

● Funkcje automatycznego wzmocnienia, obwiedni piku, wartości szczytowej pamięci, które mogą poprawić efektywność wykrywania.

● Automatycznie rejestruj proces wykrywania wad i odtwarzanie dynamiczne

● calculation obliczanie wartości: kucie wykrywanie wad przez sondę prostą, może automatycznie znaleźć najwyższą wartość fali do konwersji φ

● 500 niezależnych kanałów (z możliwością rozbudowy), które mogą swobodnie wprowadzać i przechowywać standardy detekcji w dowolnej branży, nie muszą nosić standardowych bloków do kontroli na miejscu.

● Przechowuj, odtwarzaj dowolnie 500 fal A-scan i dane

● The DAC, AVG, and TCG curves (depth compensation) are automatically generated and can be segmented. ● Krzywe DAC, AVG i TCG (kompensacja głębokości) są generowane automatycznie i można je segmentować. The sampling points are unrestricted and can be corrected and compensated. Punkty próbkowania są nieograniczone i można je korygować i kompensować.

● 14 wbudowanych standardów kontroli

● Bezpłatnie wchodzić w dowolne standardy branżowe

● Szerokość i siłę impulsu można regulować

● Funkcja skanowania B i skanowania w kolorze B ；

● Can communicate with the computer, and export WORD. ● Może komunikować się z komputerem i eksportować WORD. File, also the detection report Plik, także raport z wykrycia

● Obudowa z tworzywa sztucznego ABS IP65, solidna i trwała, wodoodporna i pyłoszczelna oraz doskonała odporność na zakłócenia

● Użyj (komunikacji bezprzewodowej) oprogramowania do analizy raportów drukowania danych itp. ；

● Prawdziwy kolorowy ekran o rozdzielczości 260 000 kolorów, nadaje się do środowiska pracy przy silnym lub słabym świetle

● Wysokowydajna bateria litowa, może pracować nieprzerwanie przez 8-10 godzin

● Nagrywanie zegara w czasie rzeczywistym: data wykrycia wady w czasie rzeczywistym, zapis śledzenia czasu i przechowywanie

● Zabezpieczenie po wyłączeniu, dane pamięci nie mogą zostać utracone

● Parametry wykrywania wad mogą być automatycznie testowane lub wstępnie ustawione

● Cyfrowe odrzucanie, nie wpływa na wzmocnienie i liniowość

● Kompensacja wzmocnienia: tłumienie Db można skorygować o chropowatość powierzchni, zakrzywione powierzchnie, wykrywanie wad dalekiego zasięgu grubych elementów itp.

● Może obsługiwać defektoskop za pomocą oprogramowania na PC, osiągając cel detektora defektu sterowanego komputerowo



Specyfikacja techniczna

Pokaz	7-calowy kolorowy ekran TFT, rozdzielczość 800 * 480
Tryb pracy	Przycisk, obrotowy, ekran dotykowy
Zasilacz	Bateria litowo-jonowa
Pojemność baterii	5,0 Ah
Napięcie	12V
Ilość mocy	1
Czas pracy	≥ 8 godzin
Wejście adaptera	DC100 ～ 240 V 50 Hz / 60 Hz
Wyjście adaptera	AC 12V
Moc adaptera	36 W.
Przechowywanie danych	Karta SD (16G)
Alarm	1
Temperatura pracy	-10 ℃ ～ 45 ℃
Temperatura przechowywania	-20 ℃ ～ 60 ℃
Klasa IP	IP65
Wymiar	245 * 155 * 55 mm
Waga	1,18 kg (dołączony akumulator)
Konwencjonalny model UT
Typ złącza sondy	LEMO 00
Rodzaj kanału	Pojedynczy kanał
Numer kanału	500 grup (możliwość skalowania)
Rodzaj impulsu	Negatywna ostra fala
Przekazać napięcie	50 ～ 350 V, stopień 50 V.
Tłumienie	560Ω
Zdobyć	0 ~ 110dB, krok: 0,5 / 2/6 / 12dB
Uzyskaj dokładną regulację	-4 ~ + 4
Kompensacja powierzchniowa	Cały zakres wzmocnienia
Częstotliwość pracy	0,5 ~ 20 MHz ；
Rodzaj sondy	Pojedyncze, podwójne, przelotowe, zanurzeniowe
Filtr	Trzy opcjonalne: 1 ~ 4 MHz / 0,5 ~ 10 MHz / 2 ~ 20 MHz
Tryb wykrywania	Negatywne / pozytywne / dwukierunkowe / RF
Odrzucać	0 ~ 80%, krok 1%
Zakres testowy	0 ~ 15000 mm, minimalny zakres wyświetlania: 15 mm (w stali)
Prędkość materiału	100 ~ 20000 m / s
Przesunięcie impulsu	-10 ~ 1000 mm
OPÓŹNIENIE P	0 ~ 200us
X-VAL	0 ~ 100 mm
Przewodnik	Kontrola spoiny, blachy, kucia
Punkt testowy	Peak / X-val / J val
Pomiary	Bramka: Amplituda, wartość amplitudy dB, zakres, odległość pozioma, odległość pionowa, wartość różnicy między bramką A i B. Kursor: 2 kursory, można przetestować odległość poziomą i pionową oraz odległość między kursorami (w funkcji skanowania B)
Brama	Początek bramki: cały zakres
	Szerokość bramy: cały zakres
	Poziom bramy: 10 ~ 90%, krok: 1%
Krzywa	DAC, maksymalnie sześć krzywych, spełniają NB / T 47013, GB / T 11345, GB / T 29712 i inne standardy
	TCG, maksymalnie sześć krzywych
	AVG
Inne funkcje	Pełny ekran, przełącznik kursora (zakres / wysokość / horyzont), pojedyncze / ciągłe automatyczne wzmocnienie (10 ~ 100%, krok 10%), porównanie echa, pełne echo, szczytowa obwiednia, pamięć szczytowa, szybkie skanowanie, tryb zewnętrzny, zrzut ekranu
	Zamrożenie piku / Głębokość pęknięcia / Rozszerzenie bramy // modyfikacja zakrzywionej powierzchni / skanowanie B / Symulacja spoiny płaskiej // wideo
Alarm	Alarm dźwiękowy i świetlny
Odchylenia wrażliwości	≥65dB (200 mm — Φ2FH, 2,5PΦ20)
Błąd liniowości poziomej	≤0,3%
Błąd liniowości pionowej	≤3%
Błąd liniowości amplitudy	≤ ± 2%
Dokładność tłumika	20dB ± 1 dB
Zakres dynamiczny	≥32dB
Odległa rozdzielczość	≥26dB
Poziom hałasu	＜ 40 × 10-9 V /



















































































































































































Standardowa konfiguracja



	Imię	ILOŚĆ
1	Jednostka główna	1
2)	Zasilacz	1
3)	kabel połączeniowy sondy	2)
4	Walizka na instrumenty	1
5	Instrukcja obsługi	1
6	Sonda prosta 10 mm 2,5 MHz	1
7	Sonda kątowa 13x13 K2 2,5 MHz	1
8	Karta gwarancyjna	1































Dodatkowe akcesoria:

Oprogramowanie do zarządzania danymi

Kable do zarządzania danymi RS232

Sonda prosta (5 MHZ-F20)

Sonda prosta (2,5 MHZ-F20)

Sonda prosta (2.25 MHZ-ф20)

Sonda prosta (1 MHZ-F20)

Sonda kątowa (4 MHZ-45 stopni, 8 * 9 mm)

Sonda kątowa (4 MHZ-60 stopni, 8 * 9 mm)

Sonda kątowa (4 MHZ-70 stopni, 8 * 9 mm)

Sonda kątowa (4 MHZ-80 stopni, 8 * 9 mm)

Sonda kątowa (2 MHZ-45 stopni, 8 * 9 mm)

Sonda kątowa (2 MHZ-60 stopni, 8 * 9 mm)

Sonda kątowa (2 MHZ-70 stopni, 8 * 9 mm)

Sonda kątowa (2 MHZ-80 stopni, 8 * 9 mm)

Sonda T / R (5MHz-ф20mm, ostrość 15mm)

Sonda T / R (2,5 MHz-ф20 mm, ostrość 15 mm)

Kabel połączeniowy z sondą (BNC-BNC)

Kabel połączeniowy z sondą (BNC-Lemo 00)

Kabel połączeniowy z sondą (BNC-Lemo 01)

Kabel połączeniowy z sondą (Lemo 00-Lemo 01)

Bateria litowo-jonowa

Zasilacz (4 A / 9 V)

Przewód zasilający

Skórzana walizka
