110 V Electromagnetic Yoke Magnetic Particle Testing Equipment 4 sekcje

Chiny 110 V Electromagnetic Yoke Magnetic Particle Testing Equipment 4 sekcje dostawca
110 V Electromagnetic Yoke Magnetic Particle Testing Equipment 4 sekcje dostawca 110 V Electromagnetic Yoke Magnetic Particle Testing Equipment 4 sekcje dostawca 110 V Electromagnetic Yoke Magnetic Particle Testing Equipment 4 sekcje dostawca 110 V Electromagnetic Yoke Magnetic Particle Testing Equipment 4 sekcje dostawca 110 V Electromagnetic Yoke Magnetic Particle Testing Equipment 4 sekcje dostawca 110 V Electromagnetic Yoke Magnetic Particle Testing Equipment 4 sekcje dostawca 110 V Electromagnetic Yoke Magnetic Particle Testing Equipment 4 sekcje dostawca 110 V Electromagnetic Yoke Magnetic Particle Testing Equipment 4 sekcje dostawca 110 V Electromagnetic Yoke Magnetic Particle Testing Equipment 4 sekcje dostawca 110 V Electromagnetic Yoke Magnetic Particle Testing Equipment 4 sekcje dostawca

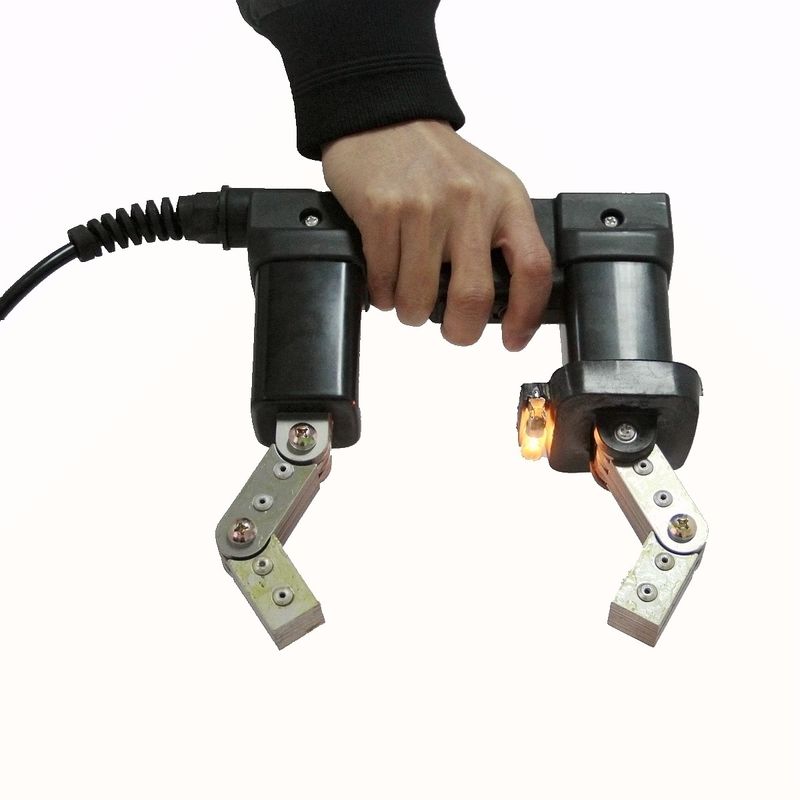

Duży Obraz :  110 V Electromagnetic Yoke Magnetic Particle Testing Equipment 4 sekcje

Szczegóły Produktu:

Miejsce pochodzenia: Pekin
Nazwa handlowa: HUATEC
Orzecznictwo: CE ISO
Numer modelu: HCDX-230AC

Zapłata:

Minimalne zamówienie: 1 zestaw
Szczegóły pakowania: Pudełko tekturowe
Czas dostawy: 3 dni roboczych
Zasady płatności: T / T, paypal, western union
Możliwość Supply: 500szt miesięcznie
Contact Now
Szczegółowy opis produktu
Moc: 220V / 110V Podniesienie mocy: > 4,8 kg
Odległość biegunowa: 50-200mm Prąd operacyjny: AC 3A
rozmiar: 208 × 48 × 148 Lampa: białe światło
Masa sondy: 3,2 KG Elastyczne połączenie: 2 pary, 4 sekcje
Kolor: Czarny

110 V Electromagnetic Yoke Magnetic Particle Testing Equipment Handy Magna

Przenośny detektor jarzma z magnesem jest lekkim i małym magnetycznym detektorem przepływu cząstek, który magnetyzuje magnetyczny element roboczy za pomocą jarzma magnetycznego. Nadaje się do wykrywania wad w różnych częściach, takich jak w polu naftowym, budowa statków, części do silników Diesla, górnik, maszyny, części standardowe, pompa olejowa i dysza, produkcja samolotów, części ruchome, budowa mostów, przemysł chemiczny kotły, zbiorniki ciśnieniowe, produkty przemysłu kolejowego lub części, które mają defekt powierzchni, spowodowały kucie, hartowanie, spawanie i zmęczenie, takie jak korbowód, wał korbowy, łożysko, śruby o wysokiej wytrzymałości, sprężyny, części kucia, rury, zawory, ostrza, koła zębate, części toczne, łańcuch kotwiczny i części o skomplikowanej figurze geometrycznej.

Istnieje typ AC, DC, AC-DC przenośnych magnetycznych detektorów jarzma z serii. Źródło prądu dla detektora typu DC jest ogniwem obciążającym i może pracować nieprzerwanie przez 6 godzin za jednym razem. Nadaje się do pracy w terenie kontenera, mostu i rur bez zasilacza lub wysokie napięcie nie jest możliwe. Detektor typu AC jest zasilany prądem o napięciu 220V i 110V. Jest szeroko stosowany, ponieważ jest łatwy w obsłudze, ma prostą konstrukcję, jest lekki i łatwy do przenoszenia.

Parametry techniczne

Model

Kategorie

HCDX-230

AC-DC

HCDX-230

DC

HCDX-230

AC

HCDX-230E

AC-DC

Zasilacz 220V 50Hz-12V 12 / V 110 V / 220 V 50 Hz 220 V 50 Hz
Moc ładowania ~ 220V 50 Hz ~ 220V 50 Hz / /
Bateria MF12-10B MF12-10B / /
Prąd roboczy

AC 3A

DC 3A

3A 3A 3A (konwertery przełączające AC-DC)
Czas ładowania 8 ~ 15h 8 ~ 15h / /
Czas działania baterii Ponad 6 godzin Ponad 6 godzin / /
Czas otwarcia 3 ~ 5 sekund włączone / 3 do 5 sekund wyłączone
Długość magnesowania 50-200 mm 50-200 mm 50-200 mm 50-240 mm

Winda

siła

AC ≥ 4,8㎏ / ≥ 4,8㎏ ≥5.5㎏
DC ≥ 18,5 ㎏ ≥ 18,5 ㎏ / ≥25㎏
Waga Sonda 3.2㎏ 3.2㎏ 3.2㎏ 3,5㎏

Bateria

pudełko

2,9㎏ 2,9㎏ / /

Postać

rozmiar

Sonda 208 × 48 × 148 208 × 48 × 148 208 × 48 × 148 210 × 60 × 260

Bateria

pudełko

165 × 142 × 77 165 × 142 × 77 / /

Zasady i zastosowania

3.1 Ładowanie (za pomocą ładowarki lub akumulatora - HCDX-230 AC-DC, HCDX-230 DC):

Podłącz ładowarkę do źródła zasilania lub podłącz ładowarkę do skrzynki z kablem. 3 lampy będą wskazywać naładowany stan podczas ładowania. Kolor czerwony szybko się ładuje, kolor żółty wskazuje, że jest naładowany powoli (może być ładowany nieprzerwanie przez 4 godziny), a zielony - 14 woltów naładowanych. Jeśli na początku rura wskazuje kolor żółty, może być ładowana w sposób ciągły, ale nie dłużej niż 15 godzin.

3.2 Akumulator

Akumulator to zasilanie sondy. Po włączeniu przełącznika działa krąg monitorujący. Gdy napięcie przekracza 10,4 V, rura zmienia kolor na zielony i oznacza normalnie dostarczaną moc. Kiedy napięcie zostanie osiągnięte do 10,4V, rura zacznie migać na czerwono i oznacza, że ​​napięcie zostanie osiągnięte do 10,4V, rura zmieni kolor na czerwony i oznacza, że ​​napięcie nie jest wystarczające. Gdy napięcie wynosi 10,2 V, oznacza to, że rozpoczyna się samoochrona i wkrótce zasilanie sondy zostaje zatrzymane. Gdy lampka stale miga na czerwono, oznacza to, że napięcie nie jest wystarczające. Dlatego wyłącznik roboczy powinien być wyłączony, a akumulator powinien zostać ponownie naładowany.

3.3 Wykrywanie uszkodzeń

Odp .: Po wykryciu go przy pomocy prądu stałego (odpowiednie dla HCDX-230 DC, HCDX-230 AC-DC):

  1. Połączyć sondę z ogniwem, gdy przełącznik roboczy w pozycji "on" oznacza, że ​​zasilanie jest dostarczane do sondy.
  2. Umieść sondę na obrabianym materiale, aby ją wykryć i dobrze ją dotknij.
  3. Wciśnij przycisk sondy i spryskaj proszek magnetyczny lub magnetyczny płyn zawiesinowy do obszaru, który zostanie wykryty w tym samym czasie, i zachowaj go przez 2 ~ 3 sekundy.
  4. Zwolnij przycisk sondy i odsuń sondę i uważnie obserwuj wynik roboczy.
  5. Przenieś sondę do innego obszaru, który ma zostać wykryty i powtórz kroki robocze zgodnie z 3) i 4) powyżej.

B: Po wykryciu go przy pomocy prądu zmiennego (odpowiednie dla HCDX-230, HCDX-230E AC-DC, HCDX-230 AC-DC)

  1. Włóż wtyczkę do gniazdka, z którym należy skontaktować się z ziemią.
  2. Odniesienie do kroków roboczych 3) i 4) Dc po wykryciu.
  3. Wdrożenie testowania za pomocą HCDX-230E, wymiana obrabianego elementu, gdy przełącznik wyboru do wymiany kontroli, po umieszczeniu w badaniu DC na DC. Stan niemagnetyczny w przełączniku wyboru przejścia.

4. Konserwacja

1) Czas ładowania nie przekracza 15 godzin za każdym razem, gdy ładuje się za pomocą ładowarki. Odłącz urządzenie ładujące formę kabla akumulatora lub wyłącz przełącznik akumulatora, aby potwierdzić odwrócenie przepływu prądu.

2) Powinien być ładowany tak szybko, jak to możliwe, gdy napięcie akumulatora jest niewystarczające.

3) Powinien być ładowany co 2 ~ 3 miesiące, gdy detektor nie jest używany przez dłuższy czas, aby zapewnić żywotność akumulatora.

4) Gdy używana jest sonda, czas zasilania dostarczany jest ogólnie 2 ~ 3 sekundy za każdym razem, a maksymalny nie przekracza 5 sekund. Czas interwału to 3 ~ 5 sekund.

5) Środek antykorozyjny powinien zostać dodany, gdy używany jest płyn magnetyczny.

6) Niektóre oleje smarowe należy dodać do ruchomego złącza przed użyciem sondy. Woda, olej i cząstki magnetyczne na ruchomym złączu powinny zostać wyczyszczone, a rdza olejoodporny powinien zostać wymazany po użyciu sondy.

7) Zasilacz powinien spełniać wymagania wskazań i w dobrym uziemieniu, gdy zostanie wykryty przy pomocy prądu przemiennego.

8) Przełącznik powinien zostać zwolniony podczas przesuwania sondy, aby nie powstało ciepło w czujce.

9) Krótka przerwa jest konieczna, jeśli czujka stale pracowała lub była w oczywisty sposób ogrzewana.

10) Praca z wykrywaczem jest niedozwolona w warunkach wysokiej temperatury, wysokiej wilgotności lub deszczu. Zawiesina magnetyczna nie jest rozpylana na wyłączniku, wtyczce lub gniazdku.

Podstawowa konfiguracja

Rodzaj

HCDX-230

AC-DC

HCDX-230

DC

HCDX-230

HCDX-220E

AC-DC

Główny detektor,

Sonda i kabel

1 zestaw 1 zestaw 1 zestaw 1 zestaw
Opłata i drut 1 kawałek 1 kawałek / /
Skrzynka akumulatora 1 pudełko 1 pudełko / /
Elastyczny przegub

2 pary,

4 sekcje

(na sondę)

2 pary,

4 sekcje

(na sondę)

2 pary,

4 sekcje

(na sondę)

2 pary,

4 sekcje

(na sondę)

Linia napięciowa 1 kawałek 1 kawałek / /
Kabel 1 kawałek 1 kawałek 1 kawałek 1 kawałek
Pakowanie walizki 1 kawałek 1 kawałek 1 kawałek 1 kawałek
Instrukcja obsługi 1 kawałek 1 kawałek 1 kawałek 1 kawałek
Certyfikaty 1 kawałek 1 kawałek 1 kawałek 1 kawałek
