Maszyna do testowania twardości Brinella Rockwella Vickersa Model uniwersalny Hbrvu - 187,5 Ii

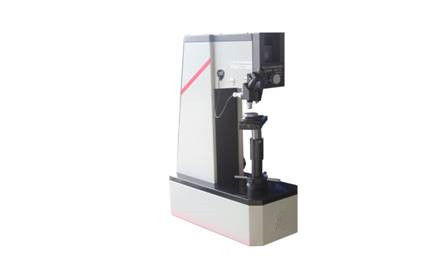

Model HBRVU - 187.5 II Uniwersalny tester twardości Brinella, Rockwella i Vickersa

1. Krótkie wprowadzenie

Twardość jest jednym z ważnych wskaźników określających właściwości mechaniczne materiału, a próba twardości jest środkiem, który służy do rozróżniania i określania jakości materiałów metalowych lub składników produktu. Tak zwana twardość oznacza zdolność materiału, który w pewnych warunkach jest w stanie oprzeć się dociskaniu innej materii, która sama w sobie nie wywoła odkształcenia szczątkowego. Im większa jest siła oporu, tym wyższa będzie twardość i na odwrót.

W trakcie testowania właściwości mechanicznych, pomiar twardości jest najłatwiejszą, najbardziej ekonomiczną i najszybszą metodą, a także jest jednym ze środków, które są wykorzystywane do kontroli jakości produktu podczas wytwarzania maszyny. Ponieważ metaliczna twardość ma wzajemny związek z pewnymi innymi właściwościami mechanicznymi, w związku z tym większość materiałów metalicznych może w przybliżeniu wywnioskować ich inne właściwości mechaniczne, takie jak wytrzymałość, zmęczenie, pełzanie, zużycie i uszkodzenia wewnętrzne, itp., Przez określenie ich twardości.

W związku z codziennym, rosnącym rozwojem produkcji przemysłowej i rolniczej, a także technologii naukowej, wymagane są również różne rodzaje różnych wymagań dla samego testera twardości, w szczególności wymaga to dużej dokładności w pomiarach i testach oraz może prowadzić do różnych rodzajów twardości. test dla różnych rodzajów materiałów. Na tej podstawie modelowy tester twardości HBRVU - 187.5 II Brinell, Rockwell i Vickers, produkowany przez naszą fabrykę, spełnia warunki spełniające wszystkie powyższe wymagania.

2. Dane techniczne

1. Pierwotna siła badawcza 98,07 N

2. Całkowita siła badania:

Test twardości Rockwella 588,4, 980,7, 1471 N

Test twardości Brinella 306,5, 612,9, 1839 N

Test twardości Vickersa 294,2, 980,7 N

3. Zakres pomiaru twardości:

Test twardości Rockwella: 20 - 67 HRC

30-100 HRB

70 - 85 HRA

Test twardości Brinella: 4 - 450 HB

Test twardości Vickersa: 14 - 1000 HV

4. Siła powiększania mikroskopu: 37,5x, 75x

5. Minimalna skalibrowana wartość mikro-koła pomiarowego bębna:

gdy 37,5x, to 0,004 mm

kiedy 75x, to 0,002 mm

6. Wysokość badanego elementu (max): 260 mm

7. Skuteczna szerokość testu: 200 mm

8. Napięcie zasilania: AC 220V

9. Wymiar konfiguracji zewnętrznej: 660 x 300 x 900 mm

10. Waga: 130 kg.

3. Lista pakowania

(1) Skrzynia przyłączeniowa głównego urządzenia Kąt stożka 120 °

diamentowy wgłębnik Rockwella 1

Kąt ostrosłupowy 136 ° diament Wickers wgłębnik 1

ind 1,588 mm wgłębnik z kulką stalową 1

φ2,5, wgłębnik stalowy kulowy φ5 mm, odpowiednio 1

Duże wypoziomowane, średnio wypoziomowane,

platforma testowa odpowiednio 1

Platforma testowa w kształcie litery "1"

Standaryzowany blok twardości Rockwella

55 - 65 HRC 1

25 - 35 HRC 1

75 - 95 HRB 1

Standaryzowany blok twardości Brinella

(200 ± 50 HB 2,5 / 187,5 / 30) 1

Standaryzowany blok twardości Vickersa

(450 ± 50 HV 30) 1

Ciężary 5

0,5 A bezpiecznik 2

Lampa 6 V 21CP 2

Wtyczka zasilania 1

Instrukcja obsługi produktu

(załączona tabela przeliczania twardości) 1

(2) Skrzynka przyłączeniowa mikroskopu pomiarowego

(towary dostarczane zgodnie z umową)

Mikroskop pomiarowy właściwy 1

15x Mikroskop okularowy 1

2,5x, cel 5x odpowiednio 1

przesuwająca platforma testowa 1

Piramidalna platforma testowa w kształcie litery V odpowiednio 1

Klosz lampy do oświetlenia zewnętrznego 1

Klosz lampy do oświetlenia wewnętrznego 1

Lampa 6V, 5W 4
